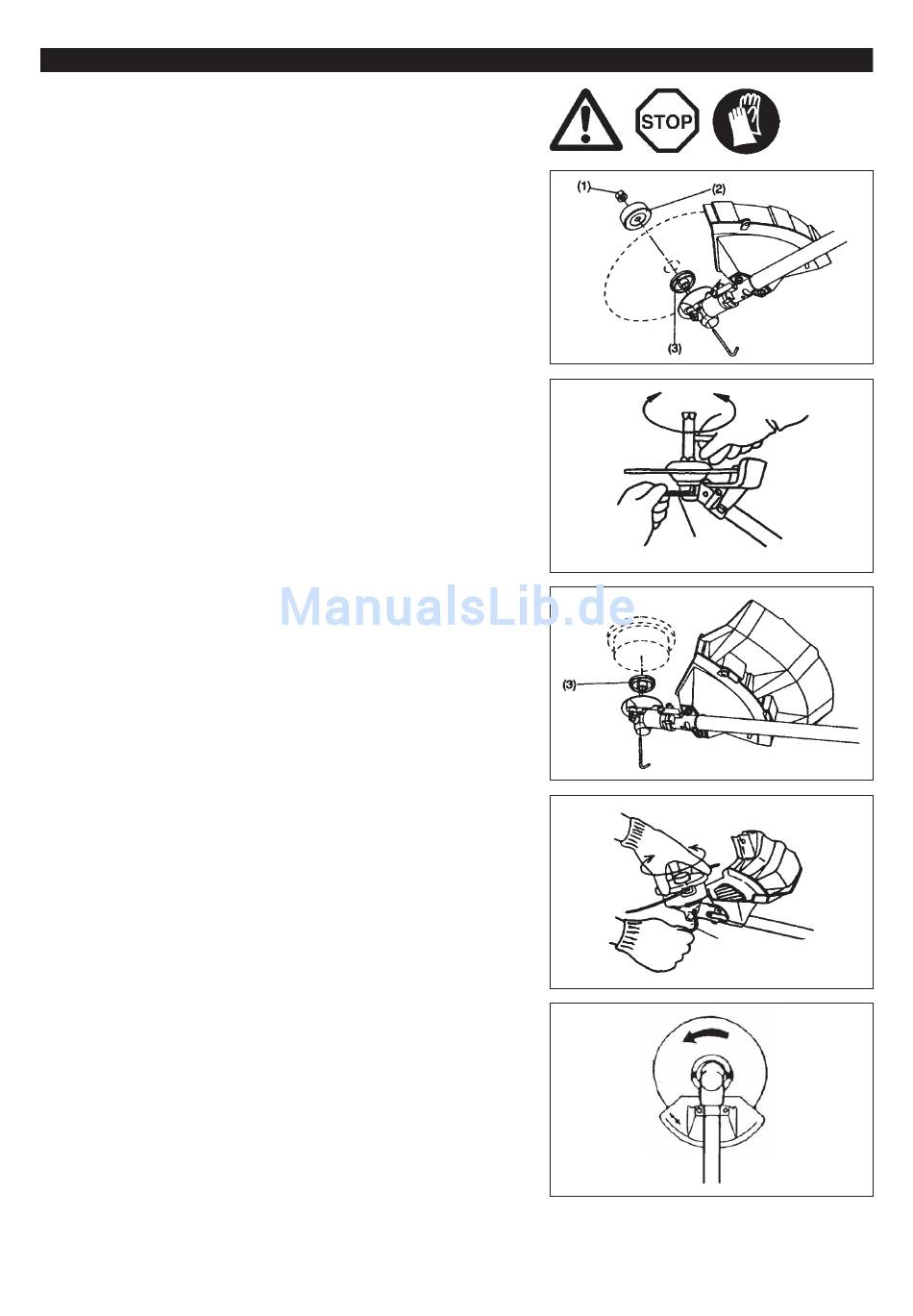

MONTIEREN DES SCHNEIDMESSERS/NYLON-SCHNEIDKOPFS

Das Schneidmesser oder den Nylon-Schneidkopf können Sie einfacher
austauschen, wenn Sie vorher die Maschine umdrehen.
– Stecken Sie den Inbusschlüssel durch die Öffnung im Getriebegehäuse und
drehen Sie die Aufnahmescheibe (3), bis der Inbusschlüssel greift.
– Lösen Sie mit dem Steckschlüssel die Mutter (1) (Linksgewinde), und nehmen
Sie die Mutter (1) und die Klemmscheibe (2) ab.
Mit eingestecktem Inbusschlüssel.
– Setzen Sie das Schneidmesser so auf die Welle, dass die Führung der
Aufnahmescheibe (3) im Wellenloch des Schneidmessers sitzt. Befestigen Sie die
Klemmscheibe (2) und sichern Sie das Schneidmesser mit Hilfe der Mutter (1).
[Anzugsmoment: 13 bis 23 Nm]
HINWEIS: Tragen Sie beim Umgang mit dem Schneidmesser immer
Schutzhandschuhe.
HINWEIS: Die Mutter zum Befestigen des Schneidmessers (mit Federscheibe)
ist ein Verschleißteil. Wenn Sie Verschleiß oder Deformation an der
Federscheibe feststellen, ersetzen Sie die Mutter.
HINWEIS: Für die Montage des Nylon-Schnittkopfes werden die Klemmscheibe (2)
und die Mutter (1) nicht benötigt. Der Nylonkopf muss auf die
Aufnahmescheibe (3) passen.
– Schrauben Sie den Nylon-Schneidkopf auf die Welle auf.
– Vergewissern Sie sich, dass sich das Messer gegen den Uhrzeigersinn dreht.
Lösen
Lösen
Drehrichtung
30
Festziehen
Inbusschlüssel
Festziehen
Inbusschlüssel
