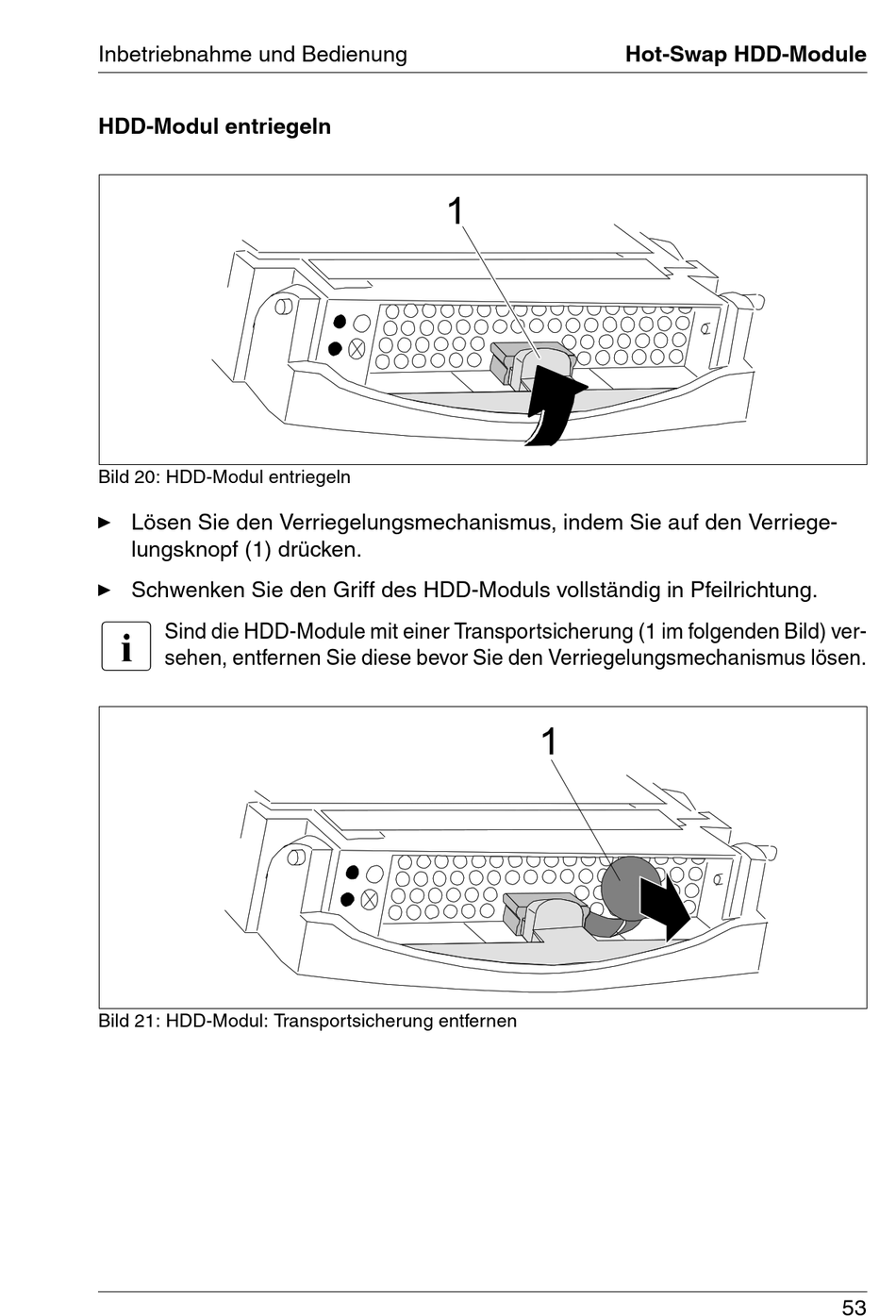

Inbetriebnahme und Bedienung
HDD-Modul entriegeln

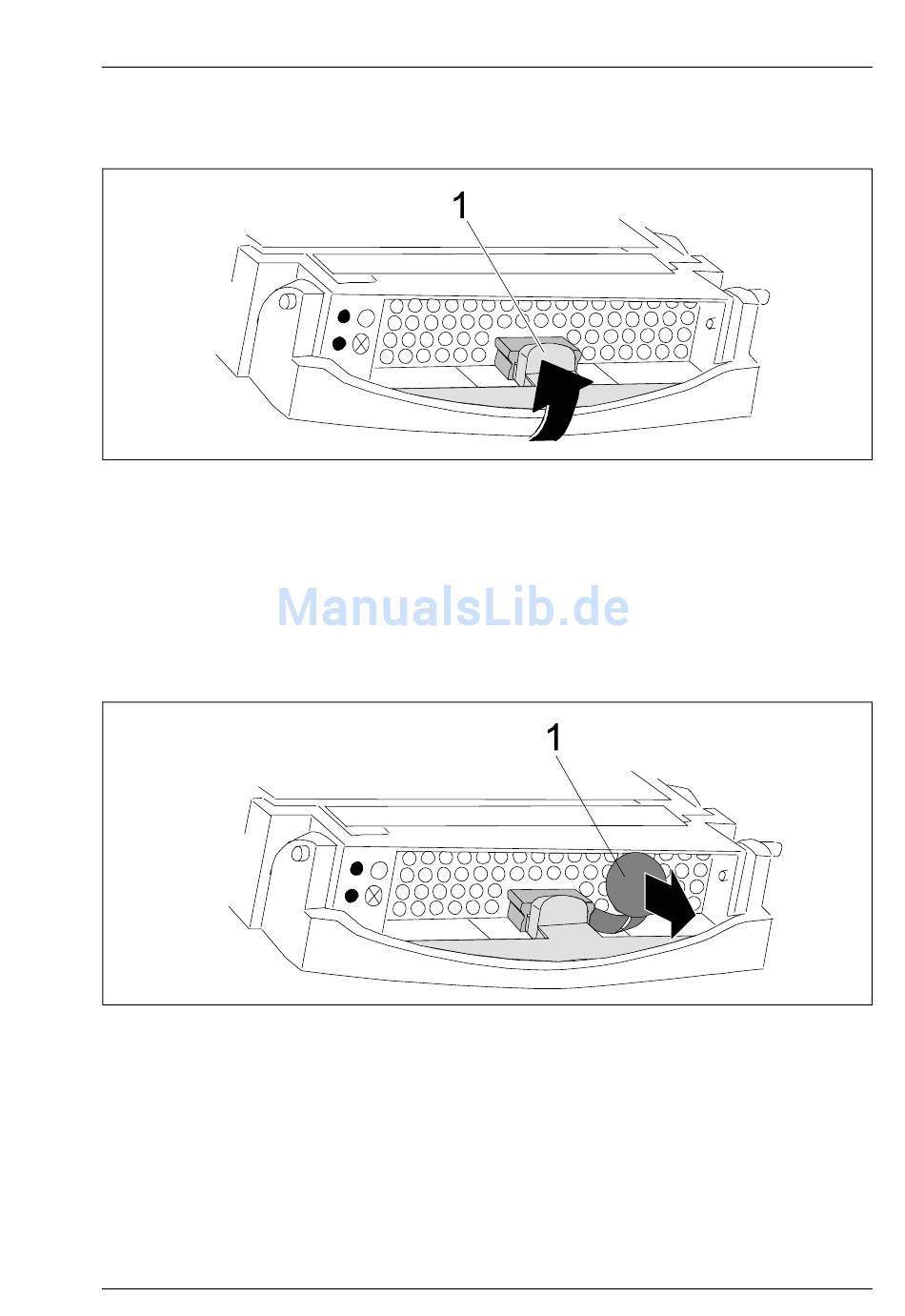

Bild 20: HDD-Modul entriegeln
Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege-
lungsknopf (1) drücken.
Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung.
I
Sind die HDD-Module mit einer Transportsicherung (1 im folgenden Bild) ver-
sehen, entfernen Sie diese bevor Sie den Verriegelungsmechanismus lösen.
Bild 21: HDD-Modul: Transportsicherung entfernen
Hot-Swap HDD-Module
53
