Geräte an Server anschließen
4.4 Geräte an Server anschließen
Die Anschlüsse finden Sie an der Rückseite des Servers. Eine zusätzliche
USB-Schnittstelle befindet sich an der Frontseite des Gerätes (Position 10 in
Bild 14). Welche weiteren Anschlüsse an Ihrem Server verfügbar sind, hängt
von den eingebauten PCI-Baugruppen ab.
Die Standardanschlüsse (Bild 14) sind durch Symbole, einzelne Stecker sind
auch farblich gekennzeichnet:
1 2 3 4

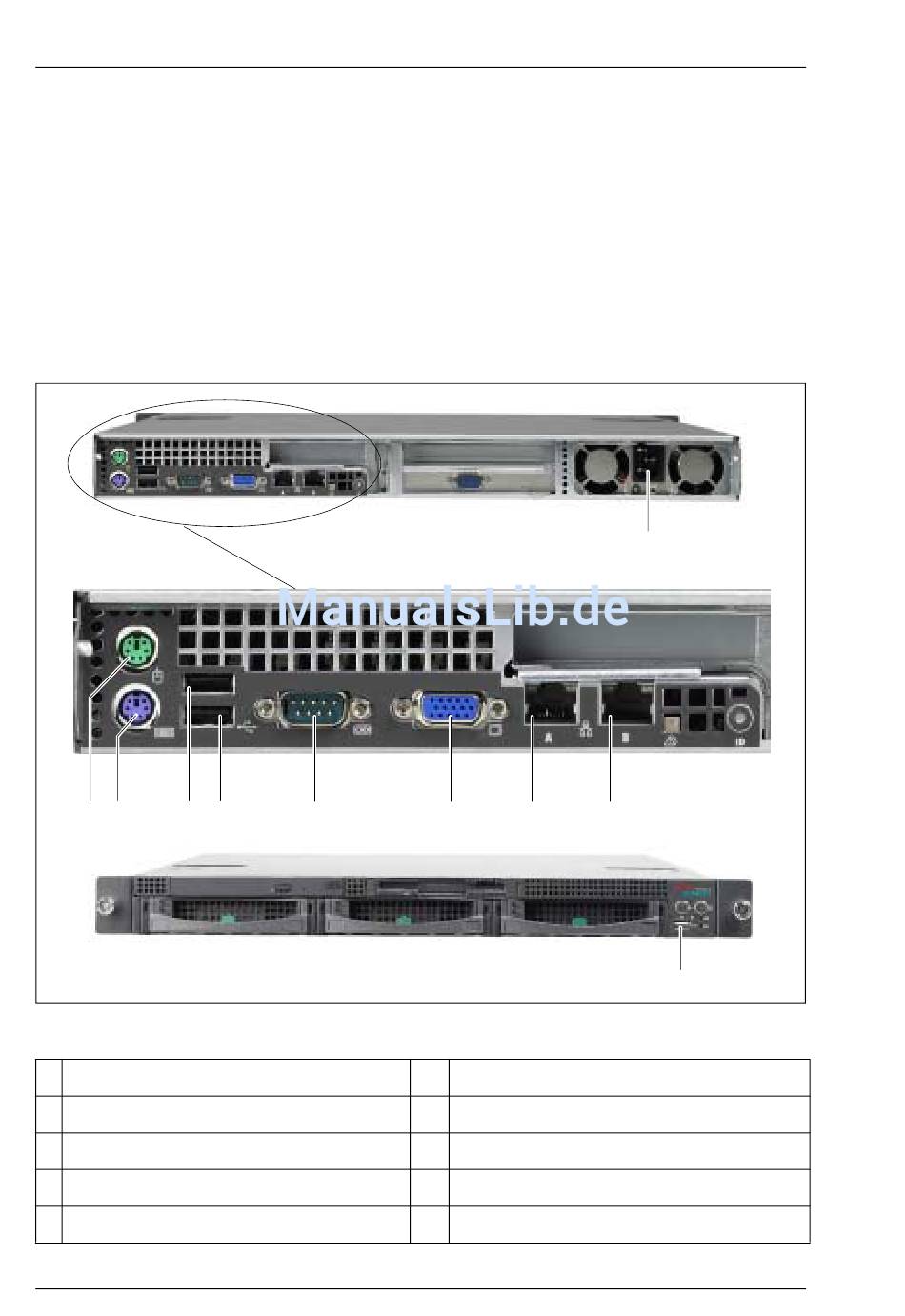

Bild 14: Anschlüsse
1 Maus (PS/2) (grün)
2 Tastatur (PS/2) (violett)
3 USB 1
4 USB 2
5 Serielle Schnittstelle COM1
38
5 6
6 Bildschirm (VGA) (blau)
7 LAN A (10/100/1000 MBps)
8 LAN B (10/100/1000 MBps)
9 Netzanschluss
10 USB auf Frontseite
Installation der Hardware
9
7 8
10
