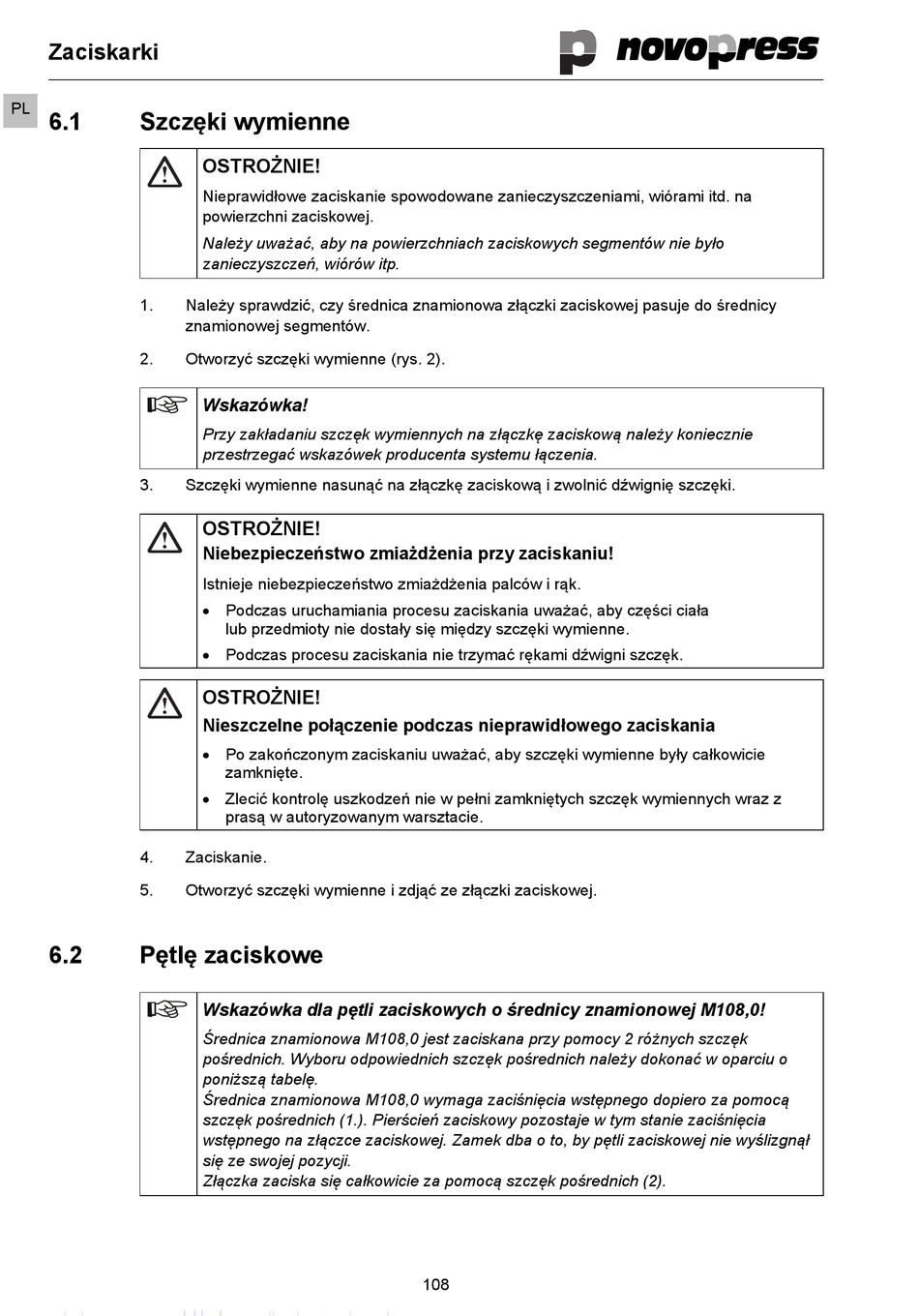

Zaciskarki
PL
6.1 Szczęki wymienne
1.
2.
3.
4.
5.
6.2 Pętlę zaciskowe
OSTROŻNIE!
Nieprawidłowe zaciskanie spowodowane zanieczyszczeniami, wiórami itd. na
powierzchni zaciskowej.
Należy uważać, aby na powierzchniach zaciskowych segmentów nie było
zanieczyszczeń, wiórów itp.
Należy sprawdzić, czy średnica znamionowa złączki zaciskowej pasuje do średnicy
znamionowej segmentów.
Otworzyć szczęki wymienne (rys. 2).
Wskazówka!
Przy zakładaniu szczęk wymiennych na złączkę zaciskową należy koniecznie
przestrzegać wskazówek producenta systemu łączenia.
Szczęki wymienne nasunąć na złączkę zaciskową i zwolnić dźwignię szczęki.
OSTROŻNIE!
Niebezpieczeństwo zmiażdżenia przy zaciskaniu!
Istnieje niebezpieczeństwo zmiażdżenia palców i rąk.
 Podczas uruchamiania procesu zaciskania uważać, aby części ciała
lub przedmioty nie dostały się między szczęki wymienne.
 Podczas procesu zaciskania nie trzymać rękami dźwigni szczęk.
OSTROŻNIE!
Nieszczelne połączenie podczas nieprawidłowego zaciskania
 Po zakończonym zaciskaniu uważać, aby szczęki wymienne były całkowicie
zamknięte.
 Zlecić kontrolę uszkodzeń nie w pełni zamkniętych szczęk wymiennych wraz z
prasą w autoryzowanym warsztacie.
Zaciskanie.
Otworzyć szczęki wymienne i zdjąć ze złączki zaciskowej.
Wskazówka dla pętli zaciskowych o średnicy znamionowej M108,0!
Średnica znamionowa M108,0 jest zaciskana przy pomocy 2 różnych szczęk
pośrednich. Wyboru odpowiednich szczęk pośrednich należy dokonać w oparciu o
poniższą tabelę.
Średnica znamionowa M108,0 wymaga zaciśnięcia wstępnego dopiero za pomocą
szczęk pośrednich (1.). Pierścień zaciskowy pozostaje w tym stanie zaciśnięcia
wstępnego na złączce zaciskowej. Zamek dba o to, by pętli zaciskowej nie wyślizgnął
się ze swojej pozycji.
Złączka zaciska się całkowicie za pomocą szczęk pośrednich (2).
108
