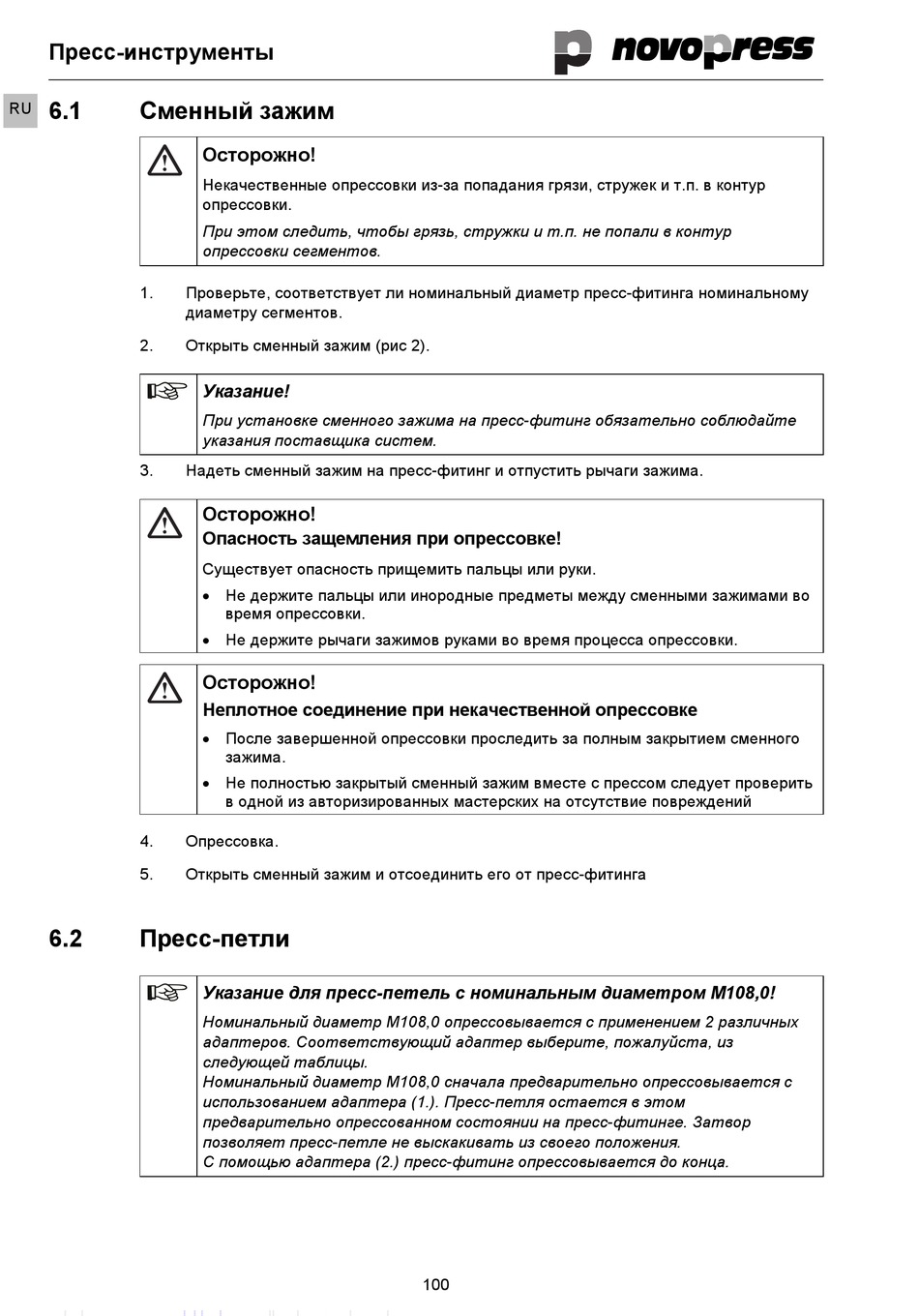

NovoPress EFP1 Originalbetriebsanleitung Seite 106

Пресс-инструменты
6.1 Сменный зажим
RU
1.
2.
3.
4.
5.
6.2 Пресс-петли
Осторожно!
Некачественные опрессовки из-за попадания грязи, стружек и т.п. в контур
опрессовки.
При этом следить, чтобы грязь, стружки и т.п. не попали в контур
опрессовки сегментов.
Проверьте, соответствует ли номинальный диаметр пресс-фитинга номинальному
диаметру сегментов.
Открыть сменный зажим (рис 2).
Указание!
При установке сменного зажима на пресс-фитинг обязательно соблюдайте
указания поставщика систем.
Надеть сменный зажим на пресс-фитинг и отпустить рычаги зажима.
Осторожно!
Опасность защемления при опрессовке!
Существует опасность прищемить пальцы или руки.
 Не держите пальцы или инородные предметы между сменными зажимами во
время опрессовки.
 Не держите рычаги зажимов руками во время процесса опрессовки.
Осторожно!
Неплотное соединение при некачественной опрессовке
 После завершенной опрессовки проследить за полным закрытием сменного
зажима.
 Не полностью закрытый сменный зажим вместе с прессом следует проверить
в одной из авторизированных мастерских на отсутствие повреждений
Опрессовка.
Открыть сменный зажим и отсоединить его от пресс-фитинга
Указание для пресс-петель с номинальным диаметром M108,0!
Номинальный диаметр M108,0 опрессовывается с применением 2 различных
адаптеров. Соответствующий адаптер выберите, пожалуйста, из
следующей таблицы.
Номинальный диаметр M108,0 сначала предварительно опрессовывается с
использованием адаптера (1.). Пресс-петля остается в этом
предварительно опрессованном состоянии на пресс-фитинге. Затвор
позволяет пресс-петле не выскакивать из своего положения.
С помощью адаптера (2.) пресс-фитинг опрессовывается до конца.
100
