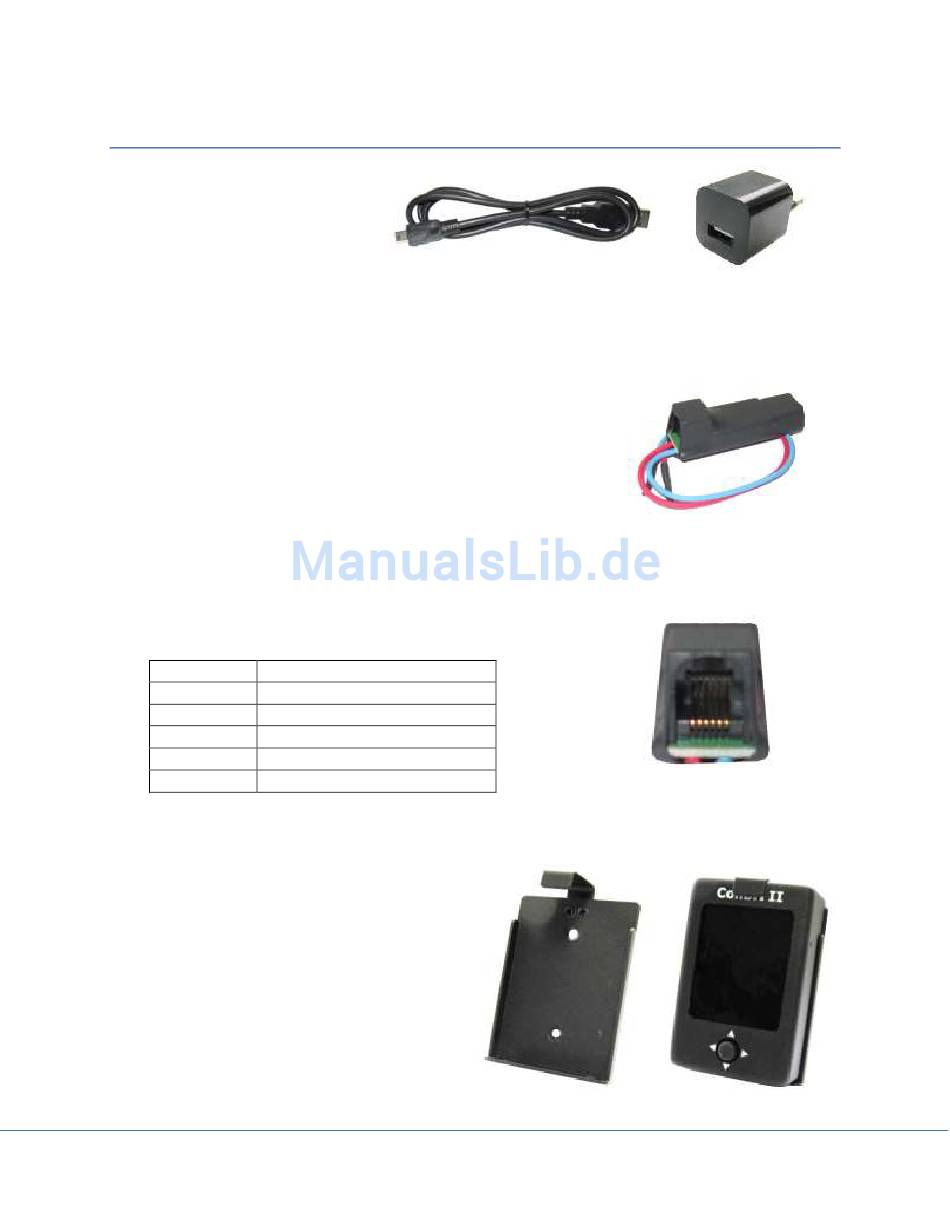

Liste des Lieferümfanges ünd Optionen
-Colibri II Gerät mit interner Batterie
-USB Mini B zu USB A Kabel
-Ladegerät (220V auf 5V)
-Micro SD Karte und Adapter
-Barogramm
-Bedienungsanleitung
Optionen
Colibri II Strom und Datenkabel
Das Colibri II Strom und Datenkabel ist ein spezielles Bauteil das zum
einen 12 V auf 5V konvertiert und zum anderen TTL Level von seriellen
Schnittstellen auf RS 232 Level konvertiert. Das Strom und Datenkabel
kann maximal an 24 Volt Eingangsspannung angeschlossen werden.
Die Einheit hat zwei Anschlüsse. Auf der einen Seite ein Standard USB A Buchse an die der Colibri II mit
dem bereits mitgelieferten Kabel angeschlossen werden kann. Auf der anderen Seite eine RJ45 Buchse.
Diese Buchse entspricht IGC 6-pin Standard.
Pin Ausgang auf RJ45 6-pin Stecker:
Pin Nummer
Beschreibung
1
+12V (rot externs Kabel)
2,3
Nicht benutzt
4
Data out – output (RS232)
5
Data in – input (RS 232)
6
GND (blaues externes Kabel)
Zubehör Befestigungskitt
Ein
passendes
Befestigungskitt
Einklickvorrichtung kann als Zubehör geliefert
werden. Somit ist die Befestigung des Colibris II
sehr einfach.
Colibri II – GPS und Navigations-Instrument
Pin number: 1 2 3 4 5 6
mit
