Installation
Die Installation des Colibri II ist auf Grund der vorgefertigten Hardware Konfiguration sehr einfach. Wird
er als stand alone recorder (Einzelgerät als Logger) mit seiner internen Batterie benutzt ist überhaupt
keine Installation notwendig. Das Gerät kann in einer der Seitentasche im Cockpit oder sonst irgendwo
im Cockpitpanel angebracht werden. Aufgrund des leichten Gewichtes kann es auch mit Klettband oder
dem Befestigungskitt eingebaut werden.
Gerät Ein und Aus-schalten
Durch einen langen Druck auf den Joystickknopf (ca. 2 Sekunden) wird das Gerät eingeschaltet. Die erste
Anzeige nach dem einschalten ist das LX Navigation Logo und sobald dieses erscheint kann man den
Knopf loslassen. Wird der Knopf zu lange gedrückt, kann es sein dass sich das Gerät wieder aus schaltet.
Um das Gerät gezielt aus zu schalten einfach lange auf den Joystickknopf drücken, danach kommt die
Meldung – Do you wish to turn off device? (Möchten Sie das Gerät ausschalten) – erfolgt innerhalb 5 s
keine Bestätigung, wird das Gerät nicht ausgeschaltet. Ist das Gerät noch im Flugmodus wird man
zusätzlich gefragt ob man den Flug beenden möchte oder nicht.
Externe Stromversorgung
Möchten Sie den Colibri II z.B. ans Bordnetz anschließen verwenden Sie bitte unser Strom und
Datenkabel, um die vorhandenen 12 V auf die benötigten 5V zu konvertieren. Der Colibri II darf
5V
betrieben werden.
Schließen Sie den Colibri II nie direkt an 12V an. Dadurch wird das Gerät beschädigt.

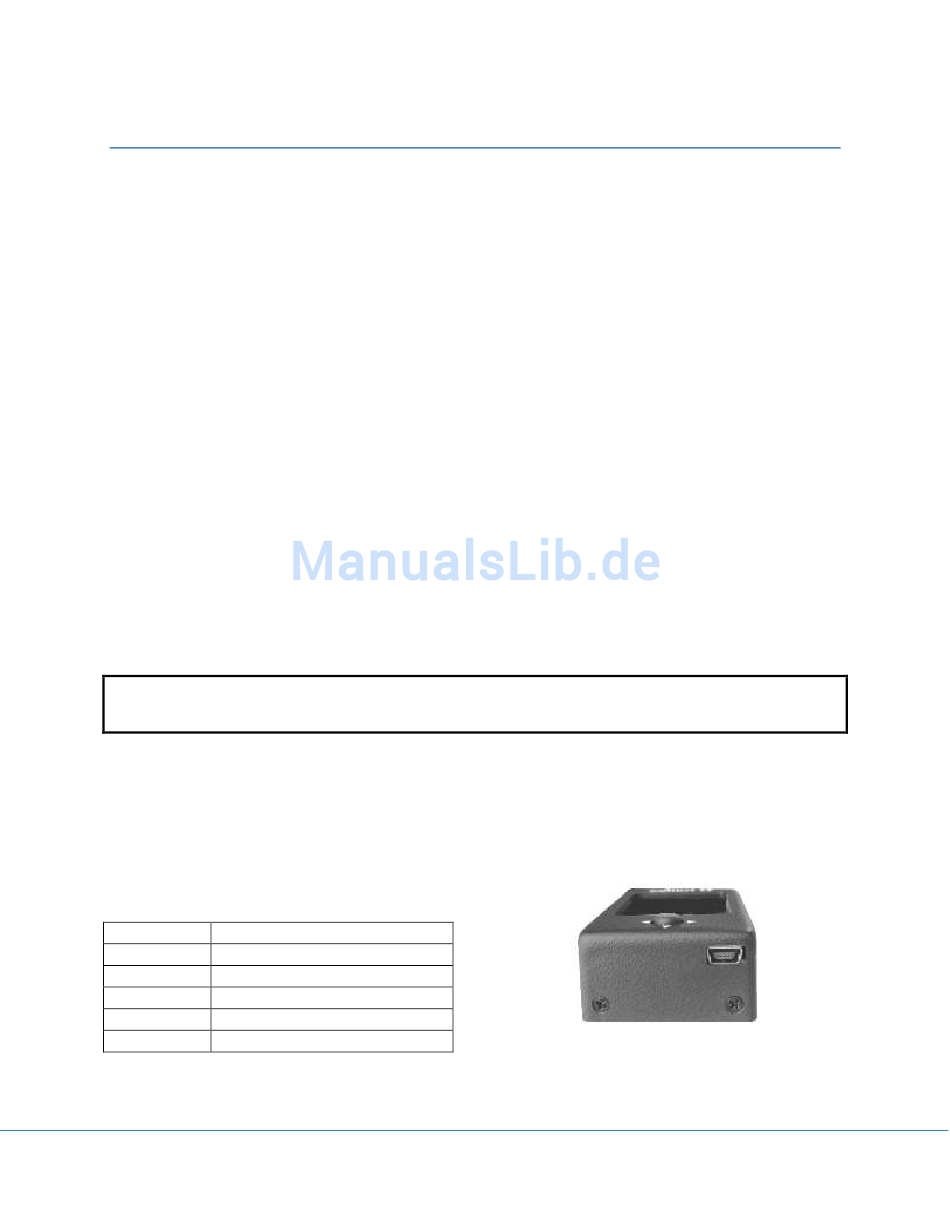

Steckerbelegung des USB Mini B Steckers
Der Colibri II nutzt den eingebauten USB mini B Anschluß zur Ladung und zum Datenaustausch.
(Somit kann der Colibri II auch z.B. am Laptop über die USB Schnittstelle geladen werden)
Die Pinbelegung des Ausganges sind:
Pin number
Description
1
+5V input
2
Data in – input (TTL) BR19200
3
Data out –output (TTL) BR19200
4
Not used
5
GND
Colibri II – GPS und Navigations-Instrument
Wichtig!
Pin number: 1 2 3 4 5
nur
mit
