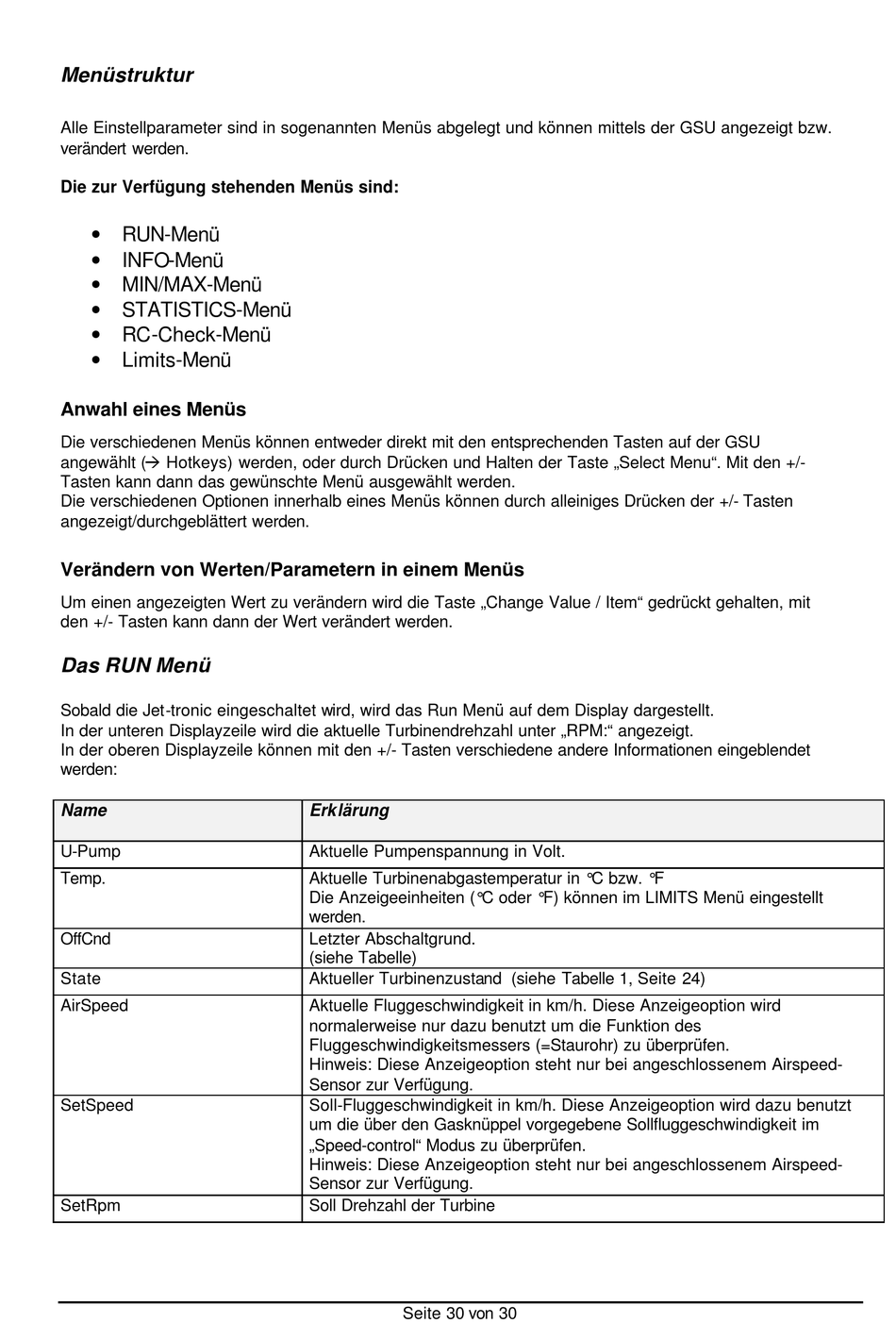

Menüstruktur
Alle Einstellparameter sind in sogenannten Menüs abgelegt und können mittels der GSU angezeigt bzw.
verändert werden.
Die zur Verfügung stehenden Menüs sind:
• RUN-Menü
• INFO-Menü
• MIN/MAX-Menü
• STATISTICS-Menü
• RC-Check-Menü
• Limits-Menü
Anwahl eines Menüs
Die verschiedenen Menüs können entweder direkt mit den entsprechenden Tasten auf der GSU
angewählt (à Hotkeys) werden, oder durch Drücken und Halten der Taste „Select Menu". Mit den +/-
Tasten kann dann das gewünschte Menü ausgewählt werden.
Die verschiedenen Optionen innerhalb eines Menüs können durch alleiniges Drücken der +/- Tasten
angezeigt/durchgeblättert werden.
Verändern von Werten/Parametern in einem Menüs
Um einen angezeigten Wert zu verändern wird die Taste „Change Value / Item" gedrückt gehalten, mit
den +/- Tasten kann dann der Wert verändert werden.
Das RUN Menü
Sobald die Jet-tronic eingeschaltet wird, wird das Run Menü auf dem Display dargestellt.
In der unteren Displayzeile wird die aktuelle Turbinendrehzahl unter „RPM:" angezeigt.
In der oberen Displayzeile können mit den +/- Tasten verschiedene andere Informationen eingeblendet
werden:
Name
U-Pump
Temp.
OffCnd
State
AirSpeed
SetSpeed
SetRpm
Erklärung
Aktuelle Pumpenspannung in Volt.
Aktuelle Turbinenabgastemperatur in °C bzw. °F
Die Anzeigeeinheiten (°C oder °F) können im LIMITS Menü eingestellt
werden.
Letzter Abschaltgrund.
(siehe Tabelle)
Aktueller Turbinenzustand (siehe Tabelle 1, Seite 24)
Aktuelle Fluggeschwindigkeit in km/h. Diese Anzeigeoption wird
normalerweise nur dazu benutzt um die Funktion des
Fluggeschwindigkeitsmessers (=Staurohr) zu überprüfen.
Hinweis: Diese Anzeigeoption steht nur bei angeschlossenem Airspeed-
Sensor zur Verfügung.
Soll-Fluggeschwindigkeit in km/h. Diese Anzeigeoption wird dazu benutzt
um die über den Gasknüppel vorgegebene Sollfluggeschwindigkeit im
„Speed-control" Modus zu überprüfen.
Hinweis: Diese Anzeigeoption steht nur bei angeschlossenem Airspeed-
Sensor zur Verfügung.
Soll Drehzahl der Turbine
Seite 30 von 30
