Hilfsgas Anschlußdiagramm; Glühkerze - JetCat P80 Bedienungsanleitung

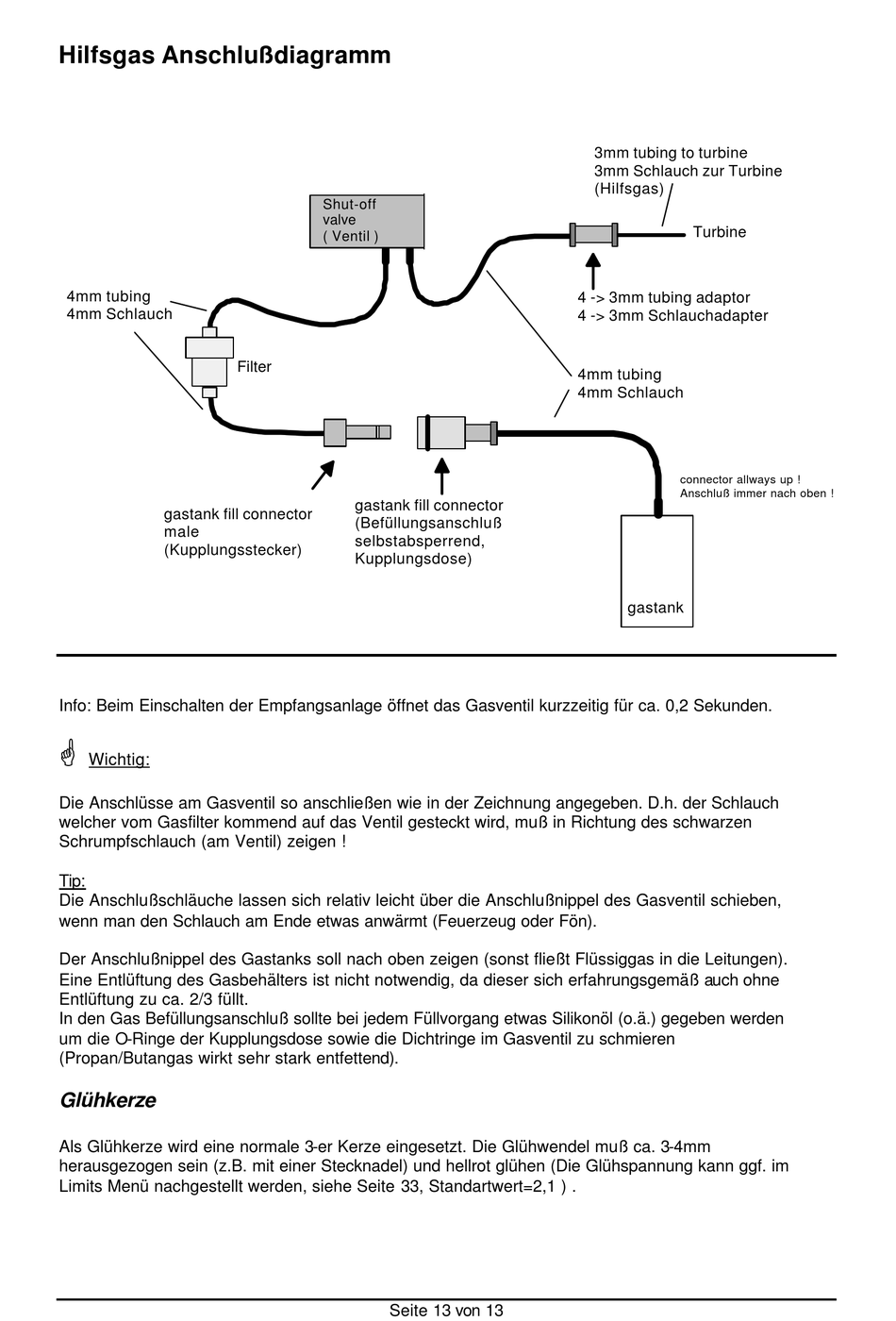

Hilfsgas Anschlußdiagramm
4mm tubing
4mm Schlauch
gastank fill connector
male
(Kupplungsstecker)
Info: Beim Einschalten der Empfangsanlage öffnet das Gasventil kurzzeitig für ca. 0,2 Sekunden.
G
Wichtig:
Die Anschlüsse am Gasventil so anschließen wie in der Zeichnung angegeben. D.h. der Schlauch
welcher vom Gasfilter kommend auf das Ventil gesteckt wird, muß in Richtung des schwarzen
Schrumpfschlauch (am Ventil) zeigen !
Tip:
Die Anschlußschläuche lassen sich relativ leicht über die Anschlußnippel des Gasventil schieben,
wenn man den Schlauch am Ende etwas anwärmt (Feuerzeug oder Fön).
Der Anschlußnippel des Gastanks soll nach oben zeigen (sonst fließt Flüssiggas in die Leitungen).
Eine Entlüftung des Gasbehälters ist nicht notwendig, da dieser sich erfahrungsgemäß auch ohne
Entlüftung zu ca. 2/3 füllt.
In den Gas Befüllungsanschluß sollte bei jedem Füllvorgang etwas Silikonöl (o.ä.) gegeben werden
um die O-Ringe der Kupplungsdose sowie die Dichtringe im Gasventil zu schmieren
(Propan/Butangas wirkt sehr stark entfettend).
Glühkerze
Als Glühkerze wird eine normale 3-er Kerze eingesetzt. Die Glühwendel muß ca. 3-4mm
herausgezogen sein (z.B. mit einer Stecknadel) und hellrot glühen (Die Glühspannung kann ggf. im
Limits Menü nachgestellt werden, siehe Seite 33, Standartwert=2,1 ) .
Shut-off
valve
( Ventil )
Filter
gastank fill connector
(Befüllungsanschluß
selbstabsperrend,
Kupplungsdose)
Seite 13 von 13
3mm tubing to turbine
3mm Schlauch zur Turbine
(Hilfsgas)
Turbine
4 -> 3mm tubing adaptor
4 -> 3mm Schlauchadapter
4mm tubing
4mm Schlauch
connector allways up !
Anschluß immer nach oben !
gastank
