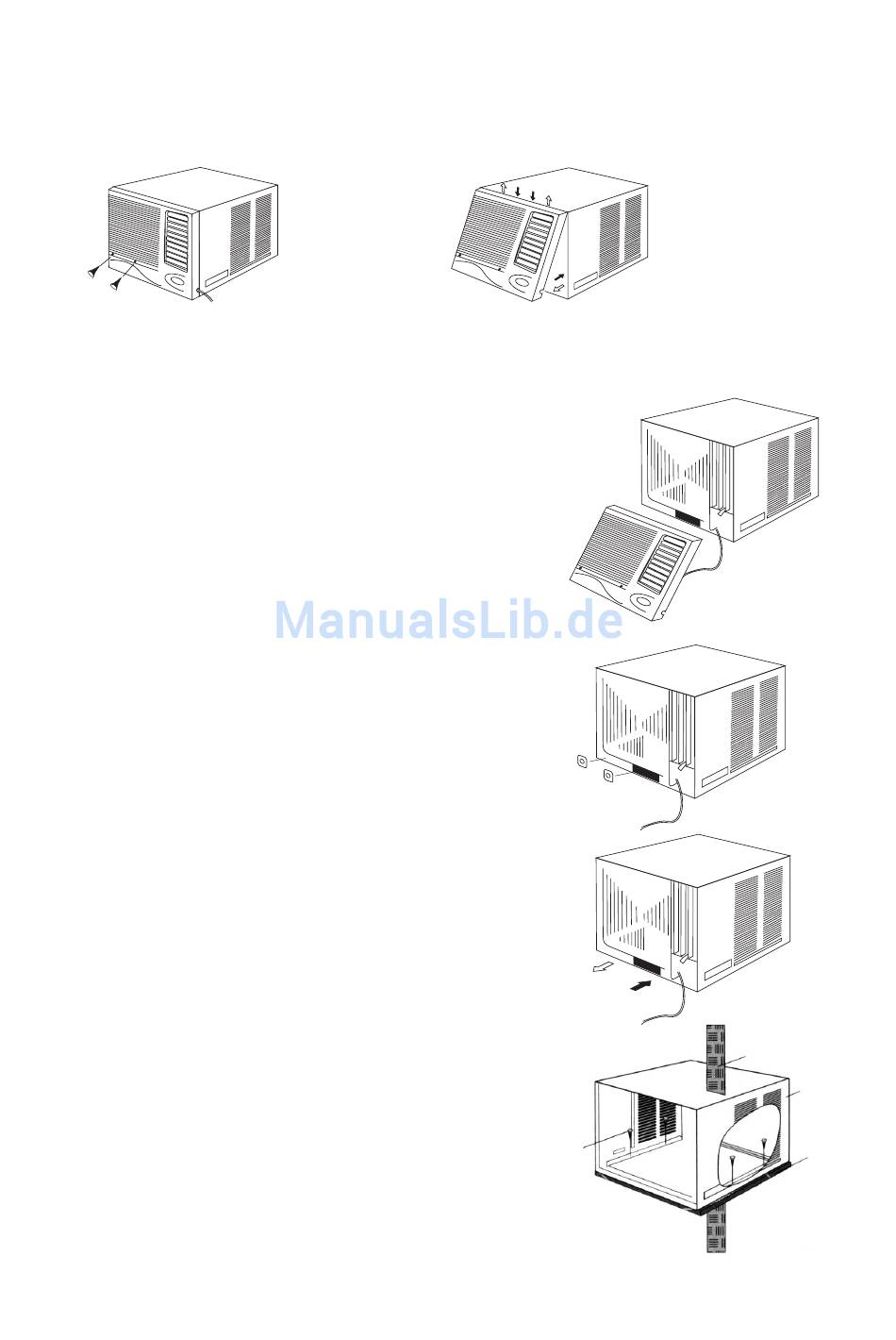

II. Ausbau des Front-Paneels
1. Die beiden Schrauben herausschrauben,
die das Front-Paneel fixieren (siehe
Abb.10).
7000&9000BTU
12000BTU
III. Einbau
1. Die beiden Verbindungsschrauben zwischen
Gehäuse und Gerät herausschrauben (siehe
Abb. 13).
2. Rahmen-Haltegriff mit sämtlichen an das
Gehäuse befestigten Bauteilen festhalten
(beachten Sie, dass die Verbindungskabel der
Leiterplatte nicht getrennt werden dürfen: siehe
Abb. 14).
3. Gehäuse mit den Schrauben auf der Konsole
des Klimagerätes befestigen (siehe Abb. 15).
4. Den Rahmen/das Gehäuse mit sämtlichen
Bauteilen ausgerichtet in das Gerät
einschieben (siehe Abb. 14).
5. Ringdichtung und Entwässerungsleitung nach
Einbau in die Einheit
Klimagerätes
anschliessen (siehe Abb. 5).
6. Die beiden Montageplatten der Einheit
einbauen (siehe Abb. 13).
IV. Front-Paneel einbauen
1. Front-Paneel einbauen (siehe Abb. 11).
2. Die beiden Schrauben festschrauben, die das
Front-Paneel halten (siehe Abb. 10).
V. Luftfilter einsetzen
1. Vorderseite des Luftfilters mit beiden Händen
festhalten, Luftfilter unter das Front-Paneel in die
Führungen einsetzen und bis zum Anschlag
einschieben (siehe Abb. 9).
2. Auf das PUSH-Symbol an beiden Seites des
Luftfilters drücken, um ihn zu schliessen (siehe
Abb. 7).
Abb. 10
an einer Seite des
2. Das Paneel leicht lösen, indem Sie es am
unteren linken Ende festhalten (siehe
Abb. 11 und 12).
Die weissen Pfeile zeigen die
Ausbaurichtung des Front-Paneels an.
Die schwarzen Pfeile zeigen die
Einbaurichtung des Front-Paneels an.
7000&9000BTU
12000BTU
Abnehmen
Schraube
10
Abb. 11
Drücken
Mauer
Abb. 12
Abb. 13
Abb. 14
Gehäuse
Konsole
Abb. 15
