Führungsschiene Und Diamant-Trennschleifkette Montieren - Stihl GS 461 Gebrauchsanleitung

deutsch

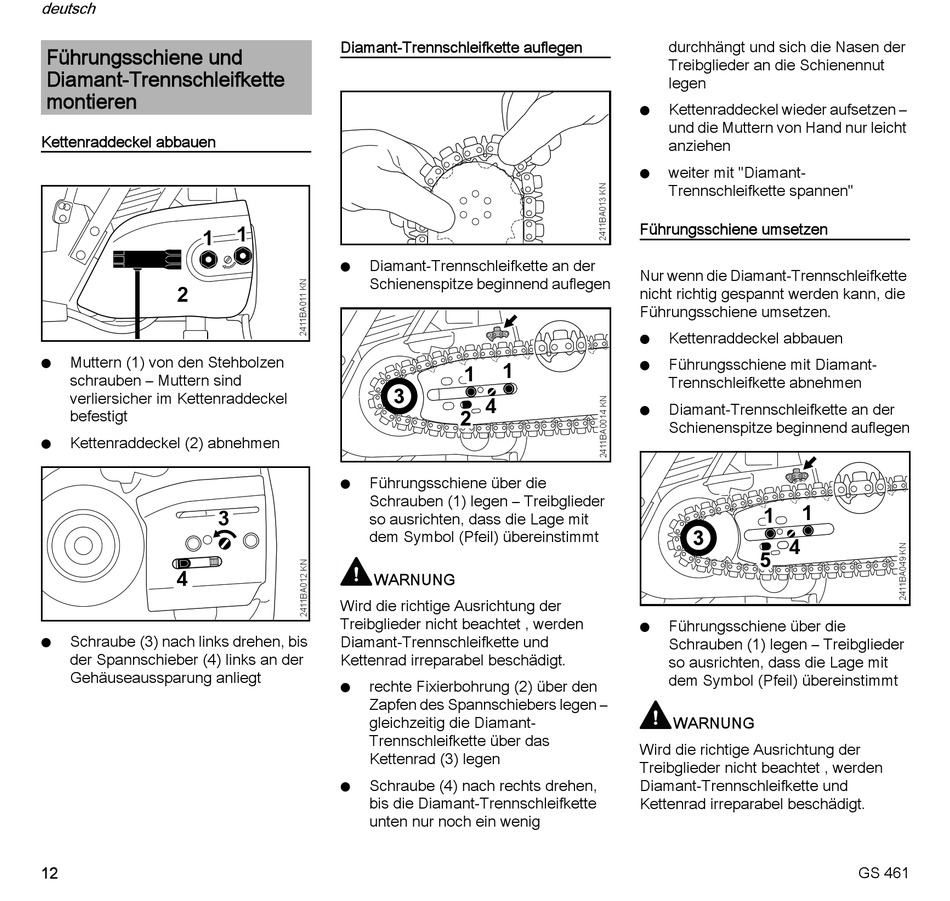

Führungsschiene und
Diamant-Trennschleifkette
montieren
Kettenraddeckel abbauen
1
2
Muttern (1) von den Stehbolzen
N
schrauben – Muttern sind
verliersicher im Kettenraddeckel
befestigt
Kettenraddeckel (2) abnehmen
N
3
4
Schraube (3) nach links drehen, bis
N
der Spannschieber (4) links an der
Gehäuseaussparung anliegt
12
Diamant-Trennschleifkette auflegen
1
Diamant-Trennschleifkette an der
N
Schienenspitze beginnend auflegen
Führungsschiene über die
N
Schrauben (1) legen – Treibglieder
so ausrichten, dass die Lage mit
dem Symbol (Pfeil) übereinstimmt
WARNUNG
Wird die richtige Ausrichtung der
Treibglieder nicht beachtet , werden
Diamant-Trennschleifkette und
Kettenrad irreparabel beschädigt.
rechte Fixierbohrung (2) über den
N
Zapfen des Spannschiebers legen –
gleichzeitig die Diamant-
Trennschleifkette über das
Kettenrad (3) legen
Schraube (4) nach rechts drehen,
N
bis die Diamant-Trennschleifkette
unten nur noch ein wenig
N
N
Führungsschiene umsetzen
Nur wenn die Diamant-Trennschleifkette
nicht richtig gespannt werden kann, die
Führungsschiene umsetzen.
N
N
1
1
4
N
N
Wird die richtige Ausrichtung der
Treibglieder nicht beachtet , werden
Diamant-Trennschleifkette und
Kettenrad irreparabel beschädigt.
durchhängt und sich die Nasen der
Treibglieder an die Schienennut
legen
Kettenraddeckel wieder aufsetzen –
und die Muttern von Hand nur leicht
anziehen
weiter mit "Diamant-
Trennschleifkette spannen"
Kettenraddeckel abbauen
Führungsschiene mit Diamant-
Trennschleifkette abnehmen
Diamant-Trennschleifkette an der
Schienenspitze beginnend auflegen
1
1
4
Führungsschiene über die
Schrauben (1) legen – Treibglieder
so ausrichten, dass die Lage mit
dem Symbol (Pfeil) übereinstimmt
WARNUNG
GS 461
