A N A L O G S C O P E
Modo de funcionamiento XY
Durante el modo de funcionamiento XY se desactivan las siguientes
indicaciones:
1. La indicación del coefi ciente de desvío de tiempo (base de
tiempos)
2. La indicación de la fuente de disparo, la pendiente de disparo,
el acoplamiento de disparo, la señal de disparo y el tiempo de
Hold-Off.
El ajuste de la última función utilizada (fuente de disparo, pendiente de
disparo y acoplamiento de disparo) permanece.
Los mandos de control correspondientes a estas indicaciones quedan
también desactivados. El mando de POSITION 1 y el mando de TRIGGER-
10
LEVEL quedan también sin función. Se puede variar la posición de
la señal en dirección X con el mando de X-POSITION
COMP:
Tecla que permite activar el modo de Tester de Componentes o para
acceder a la memoria de ajuste de los mandos de memoria 6 del equi-
po. El estado activo de la función Tester de Componentes se muestra
por la iluminación de la tecla Mode COMP. Una breve pulsación sobre
cualquier otra tecla, desactiva el modo de funcionamiento de Tester
de Componentes.
Modo de funcionamiento de Tester de Componentes
Al pulsar la tecla Mode COMP (Tester de Componentes), se puede con-
mutar entre el modo de funcionamiento de osciloscopio y el de tester
de componentes. Ver también en apartado correspondiente a „Tester
de Componentes". Este modo de funcionamiento, utiliza los siguientes
mandos y LEDs:
2
– Teclas de ADJUST – / +
3
INTENS, FOCUS y TRACE
13
– Mando X-POSITION
La comprobación de los componentes electrónicos se realiza bajo
el sistema de dos polos. Una conexión del componente se une con el
borne derecho de 4 mm. La segunda conexión del componente bajo
prueba se conecta con el borne izquierdo de 4 mm (borne de masa).
Al desactivar el tester de componentes, pulsando cualquier tecla, se
vuelve al estado de ajuste previo del osciloscopio, utilizados antes de
conmutar a tester de componentes.

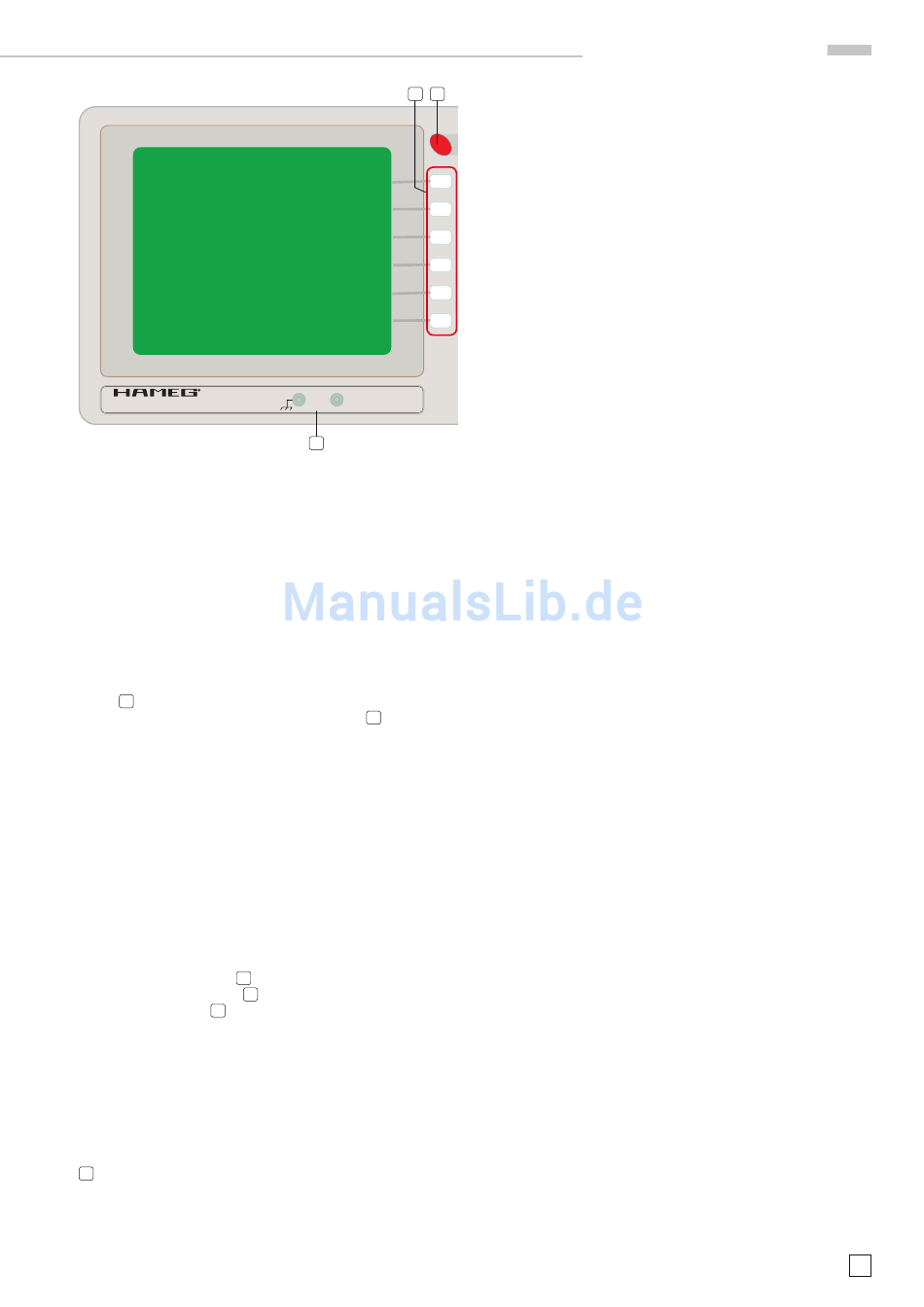

33 Tester de Componentes (2 bornes de Ø 4mm)
Se utilizan para conectar los cables de test al tester de componentes
incorporado en el osciloscopio. Los bornes son del tipo banana de 4 mm.
El borne izquierdo (borne de masa) queda conectado galvánicamente
32
POWER POWER
COMP . ±10 V
pp
∼ 50 Hz
TESTER
33
13
.
con sus correspondientes LEDs,
.
1
con el conducto de protección de red (masa). Este borne izquierdo se
utiliza como conexión de potencial de referencia en modo de funciona-
miento de „Tester de Componentes", pero puede ser utilizado también
como conexión de potencial de referencia de medida, al medir tensiones
continuas o al medir tensiones alternas de baja frecuencia.
CH1 CH1
CH2 CH2
DUAL DUAL
ADD ADD
XY XY
COMP COMP
M a n d o s d e C o n t r o l
Reservado el derecho de modifi cación
