Einsetzen Der Speicherkarte; Bildschärfe; Einsetzen Einer Speicherkarte; Einstellen Der Bildschärfe - Fluke TiR2 Erste Schritte

Einsetzen der Speicherkarte

1. Abdeckung gemäß Abbildung 4 anheben und drehen.
2. Die CompactFlash-Speicherkarte in den Steckplatz einschieben, dabei
müssen die Anschlüsse der Karte gegen die Kamera und das Etikett mit
der MB-Kapazität gegen die Rückseite der Kamera gerichtet sein.
3. Die Meldung „CompactFlash-Karte eingesetzt" erscheint auf dem
Kameraanzeigebildschirm.
4. Die Abdeckung schließen.

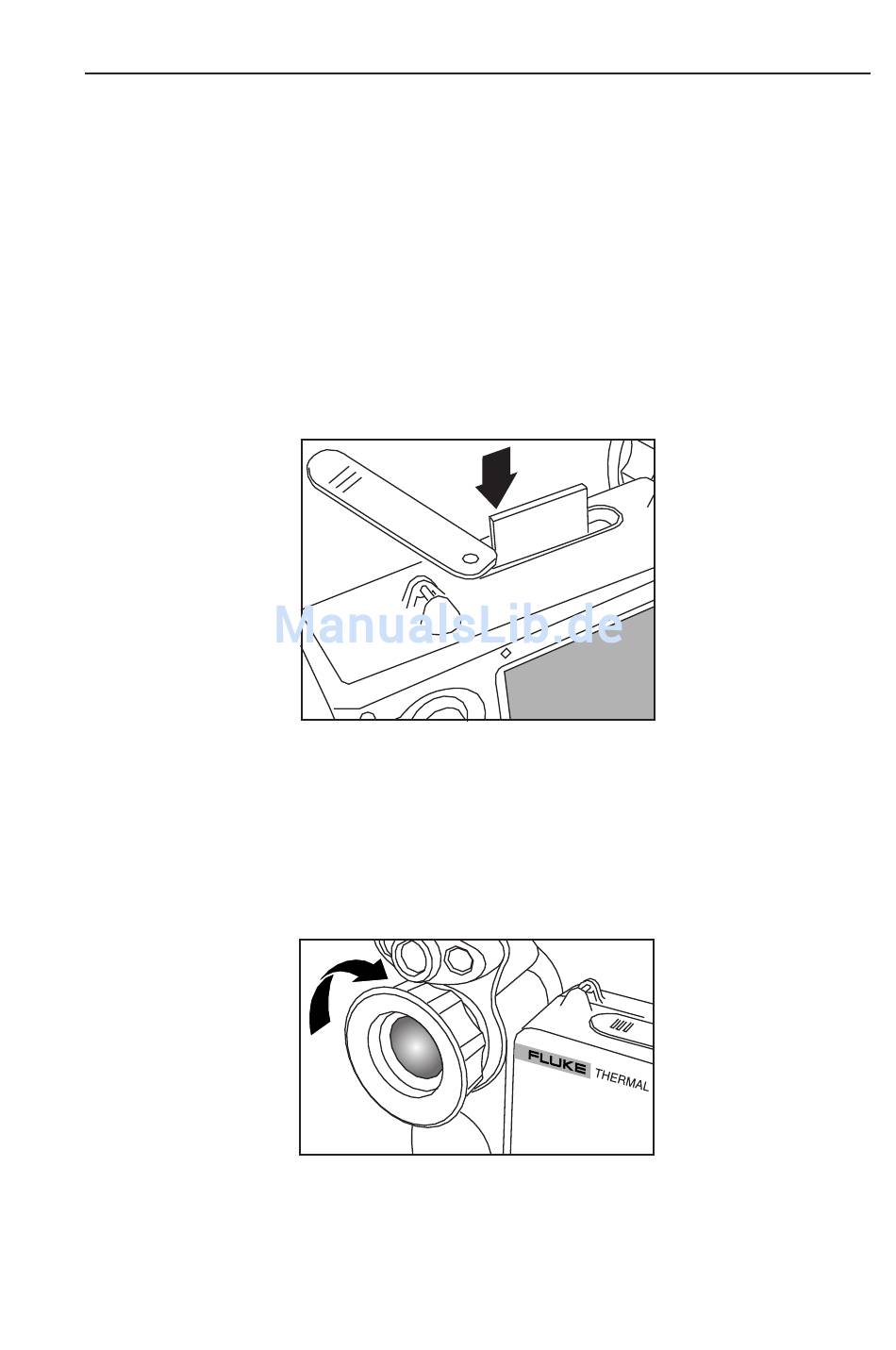

Abbildung 4. Einsetzen einer Speicherkarte
Bildschärfe
Die Schutzkappe entfernen, das Objektiv auf das Ziel richten und das Objektiv
gemäß Abbildung 5 mit den Fingern drehen, bis das Bild scharf ist.
Abbildung 5. Einstellen der Bildschärfe
IR FlexCam Thermal Imager
Einsetzen der Speicherkarte
eii004.eps
eii005.eps
7
