Setup Des Net-8/5 Mit Einem Lichtpult - SHOWTEC Net-8/5 Gebrauchsanweisung

Net-8/5

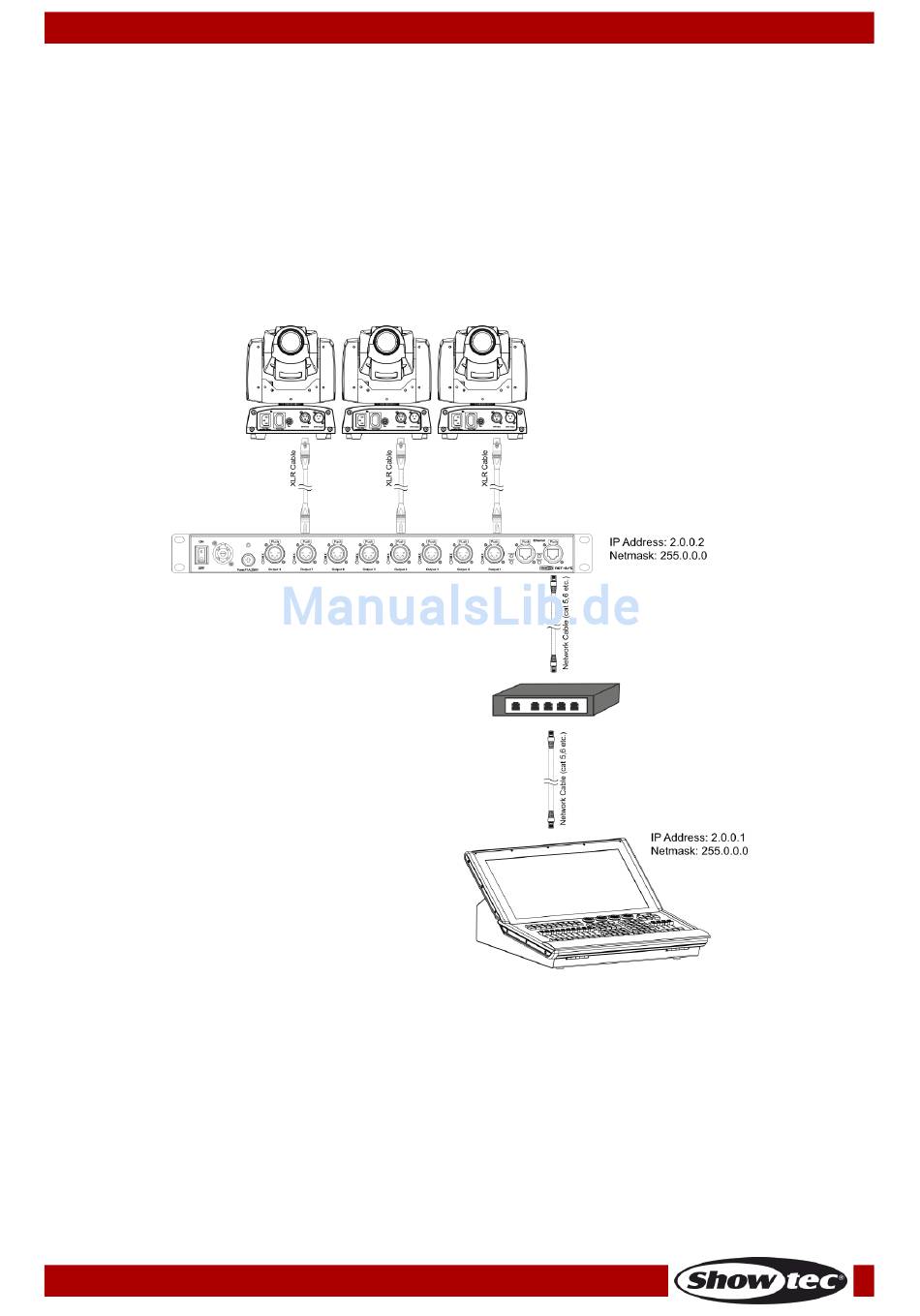

Setup des Net-8/5 mit einem Lichtpult

01) Bringen Sie den Verteiler in einem 19-Zoll-Rack an.
02) Verbinden Sie den Net-8/5 mit einem 5-poligen XLR-Kabel über die DMX-Ausgänge mit Ihren
Fixtures.
03) Schließen Sie den Netzwerk-Switch an den Net-8/5 an (mit einem CAT 5, 6 Kabel etc.).
04) Schließen Sie das Lichtpult an den Netzwerk-Switch an (mit einem CAT 5, 6 Kabel etc.).
05) Die Geräte an das Stromnetz anschließen: Schließen Sie das Gerät mit dem Netzkabel an eine
geeignete Steckdose an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
06) Setzen Sie die IP-Adresse des Lichtpults auf 2.0.0.1 und die des Nodes auf 2.0.0.2.
Setup des Net-8/5 mit einem Lichtpult
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
Bestellnummer: 50805
9
Abb. 04
