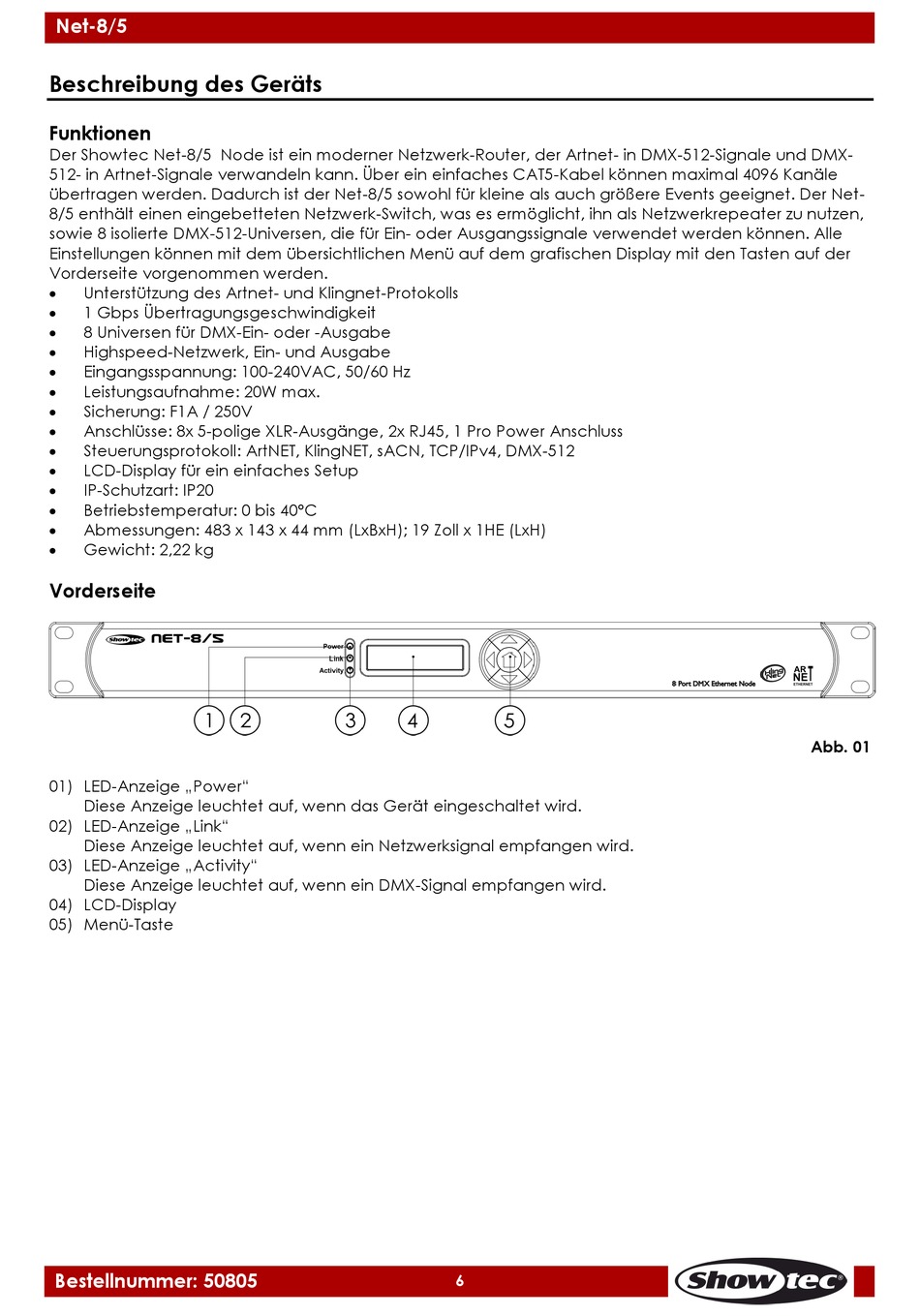

Beschreibung Des Geräts; Vorderseite - SHOWTEC Net-8/5 Gebrauchsanweisung

Net-8/5
Beschreibung des Geräts
Funktionen
Der Showtec Net-8/5 Node ist ein moderner Netzwerk-Router, der Artnet- in DMX-512-Signale und DMX-
512- in Artnet-Signale verwandeln kann. Über ein einfaches CAT5-Kabel können maximal 4096 Kanäle
übertragen werden. Dadurch ist der Net-8/5 sowohl für kleine als auch größere Events geeignet. Der Net-
8/5 enthält einen eingebetteten Netzwerk-Switch, was es ermöglicht, ihn als Netzwerkrepeater zu nutzen,
sowie 8 isolierte DMX-512-Universen, die für Ein- oder Ausgangssignale verwendet werden können. Alle
Einstellungen können mit dem übersichtlichen Menü auf dem grafischen Display mit den Tasten auf der
Vorderseite vorgenommen werden.
 Unterstützung des Artnet- und Klingnet-Protokolls
 1 Gbps Übertragungsgeschwindigkeit
 8 Universen für DMX-Ein- oder -Ausgabe
 Highspeed-Netzwerk, Ein- und Ausgabe
 Eingangsspannung: 100-240VAC, 50/60 Hz
 Leistungsaufnahme: 20W max.
 Sicherung: F1A / 250V
 Anschlüsse: 8x 5-polige XLR-Ausgänge, 2x RJ45, 1 Pro Power Anschluss
 Steuerungsprotokoll: ArtNET, KlingNET, sACN, TCP/IPv4, DMX-512
 LCD-Display für ein einfaches Setup
 IP-Schutzart: IP20
 Betriebstemperatur: 0 bis 40°C
 Abmessungen: 483 x 143 x 44 mm (LxBxH); 19 Zoll x 1HE (LxH)
 Gewicht: 2,22 kg

Vorderseite

01) LED-Anzeige „Power"
Diese Anzeige leuchtet auf, wenn das Gerät eingeschaltet wird.
02) LED-Anzeige „Link"
Diese Anzeige leuchtet auf, wenn ein Netzwerksignal empfangen wird.
03) LED-Anzeige „Activity"
Diese Anzeige leuchtet auf, wenn ein DMX-Signal empfangen wird.
04) LCD-Display
05) Menü-Taste
Bestellnummer: 50805
6
Abb. 01
