Net-8/5

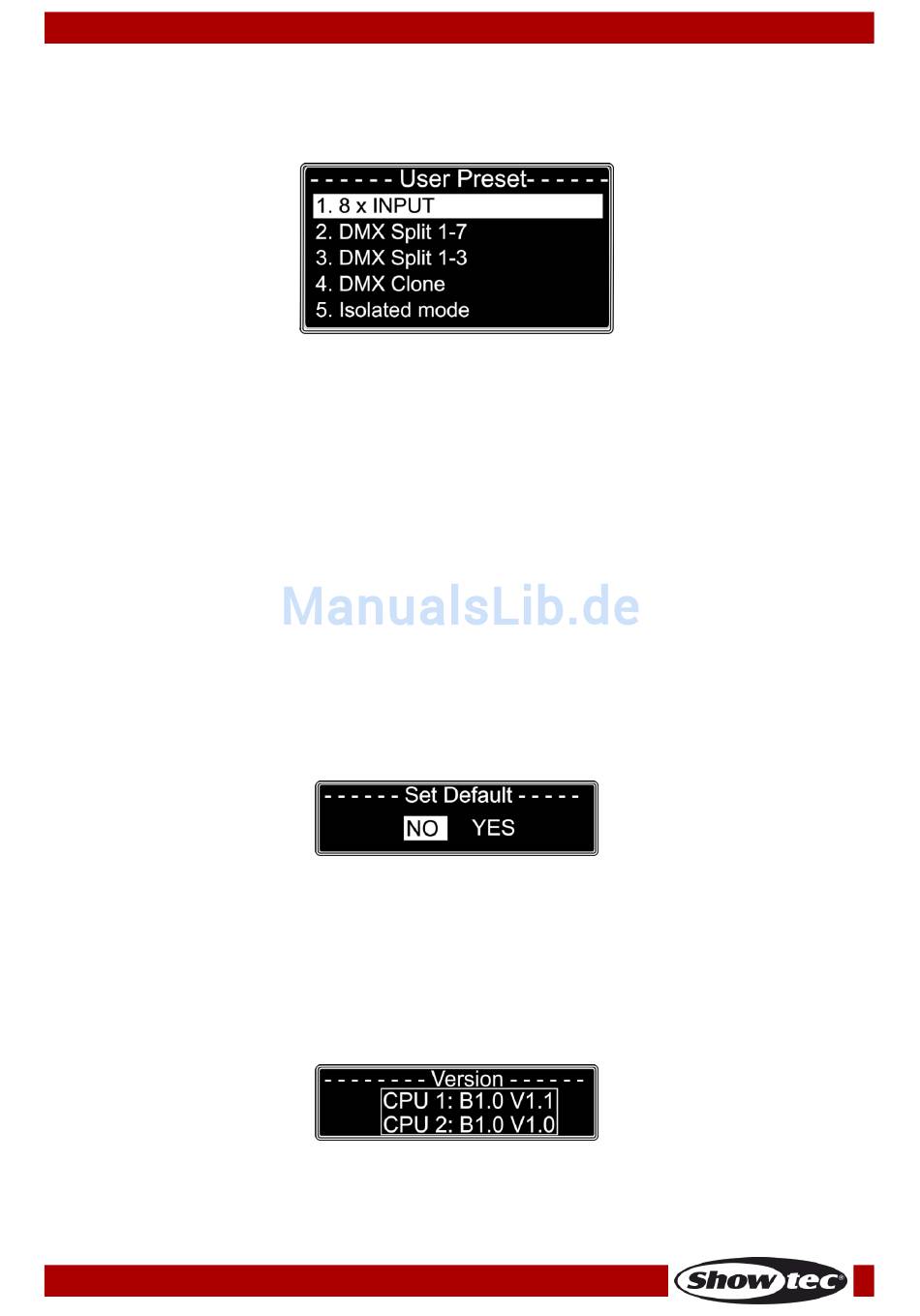

9. Benutzer-Preset
01) Drücken Sie LINKS, um das Hauptmenü aufzurufen.
02) Wählen Sie im Hauptmenü mit HOCH/RUNTER User Preset aus und drücken Sie RECHTS, um das
Untermenü zu öffnen. Auf dem Display erscheint:
03) Scrollen Sie mit HOCH/RUNTER durch die Optionen.
8 x INPUT:
Der Node verwandelt 8 DMX-512-Eingänge in 8 einzelne Artnet-Universen.
DMX Split 1-7:
DMX-Splitter mit 1 Eingang und 7 isolierten DMX-Ausgängen.
DMX-Anschluss 1 ist der Eingang und DMX-Anschlüsse 2-8 sind die Ausgänge.
DMX Split 1-3:
DMX-Splitter mit 2 Eingängen und 3 isolierten DMX-Ausgängen.
DMX-Anschluss 1 ist der Eingang und DMX-Anschlüsse 2-4 sind die Ausgänge.
DMX-Anschluss 5 ist der Eingang und DMX-Anschlüsse 6-8 sind die Ausgänge.
DMX Clone:
Der Node verwandelt 4 DMX-512-Eingänge in 4 einzelne Artnet-Universen und
kopiert die 4 Eingangssignale an die DMX-Anschlüsse 5-8. Sie müssen eine
Netzwerkkonfiguration entsprechend Ihrem Netzwerk und Ihrem Artnet-Receiver
vornehmen.
Isolated mode: Der Node empfängt 8 einzelne Artnet-Universen und schickt sie an die 8 DMX-
Anschlüsse (Ausgänge). Sie müssen eine Netzwerkkonfiguration entsprechend
Ihrem Netzwerk und Ihrem Artnet-Receiver vornehmen.
04) Wählen Sie eins der 5 vorprogrammierten Presets aus. Das ausgewählte Preset wird markiert.
05) Drücken Sie RECHTS, um das gewünschte Preset zu bestätigen.
10. Default einstellen
01) Drücken Sie LINKS, um das Hauptmenü aufzurufen.
02) Wählen Sie im Hauptmenü mit HOCH/RUNTER Set Default aus und drücken Sie RECHTS, um das
Untermenü zu öffnen. Auf dem Display erscheint:
03) Wählen Sie mit UP/DOWN NO oder YES aus.
04) Die ausgewählte Option wird markiert.
05) Wenn Sie Yes auswählen, wird das Gerät auf die Werkseinstellungen zurückgesetzt.
06) Drücken Sie RECHTS, um die ausgewählte Option zu bestätigen.
11. Version
01) Drücken Sie LINKS, um das Hauptmenü aufzurufen.
02) Wählen Sie im Hauptmenü mit HOCH/RUNTER Version aus und drücken Sie RECHTS, um das
Untermenü zu öffnen. Auf dem Display erscheint:
03) Auf dem Display wird die aktuelle Softwareversion des Geräts angezeigt.
Bestellnummer: 50805
16
