10. Einstellungen
Je nach gewählter Hydraulikvariante 1-15 können unterschiedliche
Einstellungen vorgenommen werden. In der Tabelle 10.14 wird das
näher erläutert. Zusätzlich werden in der Tabelle die zugehörigen
Achtung
Bezugsfühler und Schaltausgänge angegeben. Auf den folgen-
den Seiten werden die Einstellungen allgemeingültig beschrieben.
10.1 Tmin S1
Menü 5.x
Wird dieser Wert an Fühler 1 überschritten und sind auch die anderen Bed-
ingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das Ventil
ein. Wenn die Temperatur an Fühler 1 um 5°C unter diesen Wert fällt, wird die
Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
10.2 Tmin S2
Menü 5.x
Wird dieser Wert an Fühler 2 überschritten und sind auch die anderen Bed-
ingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das Ventil
ein. Wenn die Temperatur an Fühler 2 um 5°C unter diesen Wert fällt, wird die
Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 40°C
10.3 Tmin S3
Menü 5.x
Wird dieser Wert an Fühler 3 überschritten und sind auch die anderen Bed-
ingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das Ventil
ein. Wenn die Temperatur an Fühler 3 um 5°C unter diesen Wert fällt, wird die
Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
Einstellungen

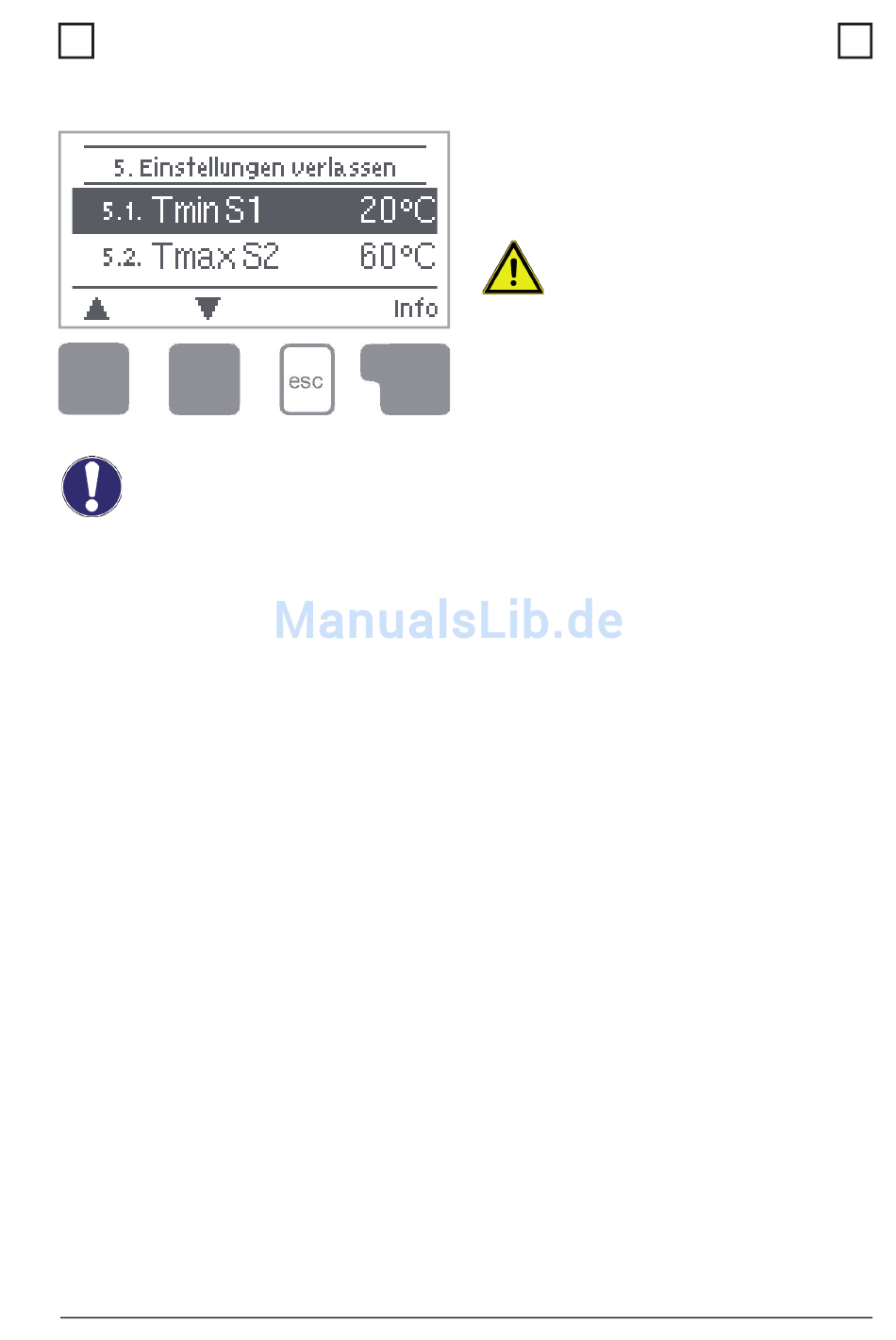

Im Menü "5. Einstellungen" werden die
für die Regelfunktion nötigen Grunde-
instellungen vorgenommen.
Achtung
Das Menü wird durch Drücken von
"esc" oder auch bei Anwahl von "Ein-
stellungen verlassen" beendet.
= Freigabe-/Starttemperatur an Fühler 1
= Freigabe-/Starttemperatur an Fühler 2
= Freigabe-/Starttemperatur an Fühler 3
Menü 5
Die bauseits vorzusehen-
den Sicherheitseinrichtungen
werden keinesfalls ersetzt!
