3.2 Elektrischer Anschluss (Fortsetzung)

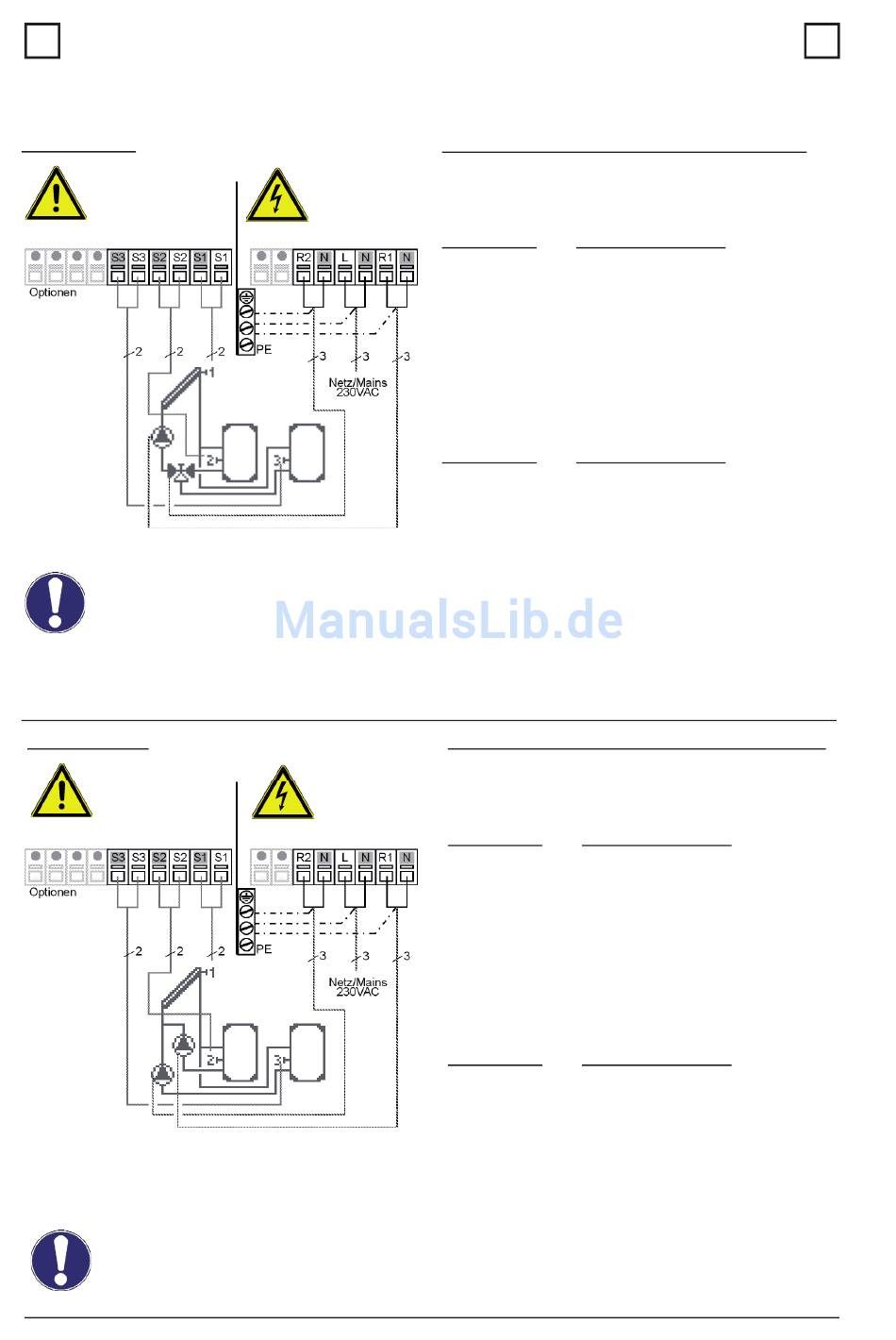

Abb. 3.2.10 „Solar 2 Speicher/Ventil"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Ladung
zu Fühler 3 (Speicher 2)
Achtung
Relais R1: Zur Drehzahlregelung von
Standardpumpen, Mindestlast 20VA
Abb. 3.2.11 „Solar 2 Speicher/2 Pu."
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahl-
regelung von Standardpum-
pen, Mindestlast 20VA
Achtung
14
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Klemmanschlussplan Programm 9
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher 1
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehzahl)
N Pumpe N
R2 Umschaltventil L
N Umschaltventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 10
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher 1
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe (Sp.1) L (drehz)
N Pumpe (Speicher1) N
R2 Pumpe (Speicher 2) L
N Pumpe (Speicher 2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
