Sorel TDC 3 Montageanweisung Und Bedienanleitung Seite 11

3
3.2 Elektrischer Anschluss (Fortsetzung)

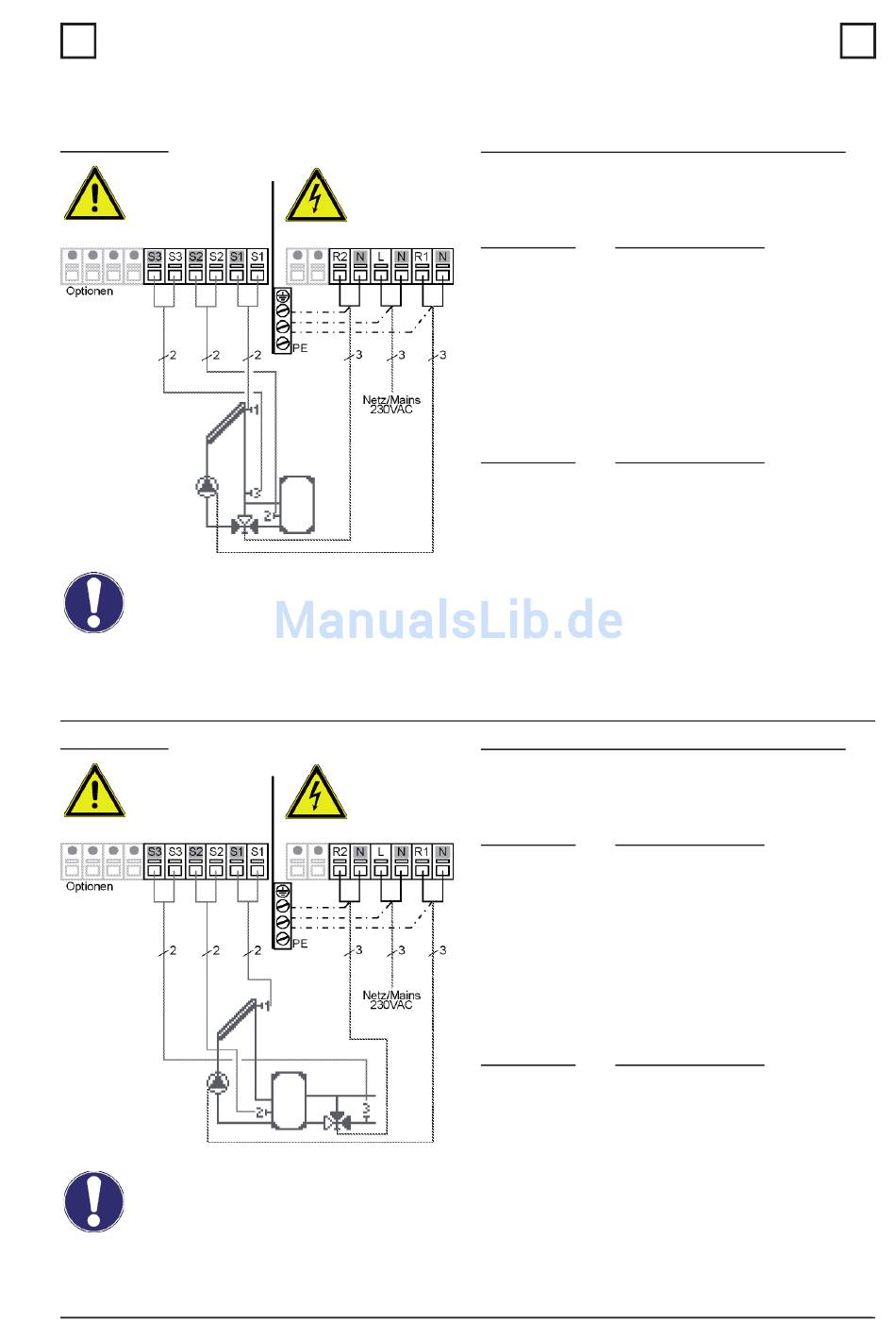

Abb. 3.2.4 „Solar mit Bypass"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Bypass
ohne Speicherladung
Achtung
Relais R1: Zur Drehzahlregelung von
Standardpumpen, Mindestlast 20VA
Abb. 3.2.5 „Solar mit Rücklaufanheb."
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Weg
durch den Speicher
Achtung
Relais R1: Zur Drehzahlregelung von
Standardpumpen, Mindestlast 20VA
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Klemmanschlussplan Programm 3
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Vorlauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehzahl)
N Pumpe N
R2 Bypass-Ventil L
N Bypass-Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 4
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Hzk-Rücklauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehzahl)
N Pumpe N
R2 Ventil L
N Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
