Sorel TDC 3 Montageanweisung Und Bedienanleitung Seite 15

3
3.2 Elektrischer Anschluss (Fortsetzung)

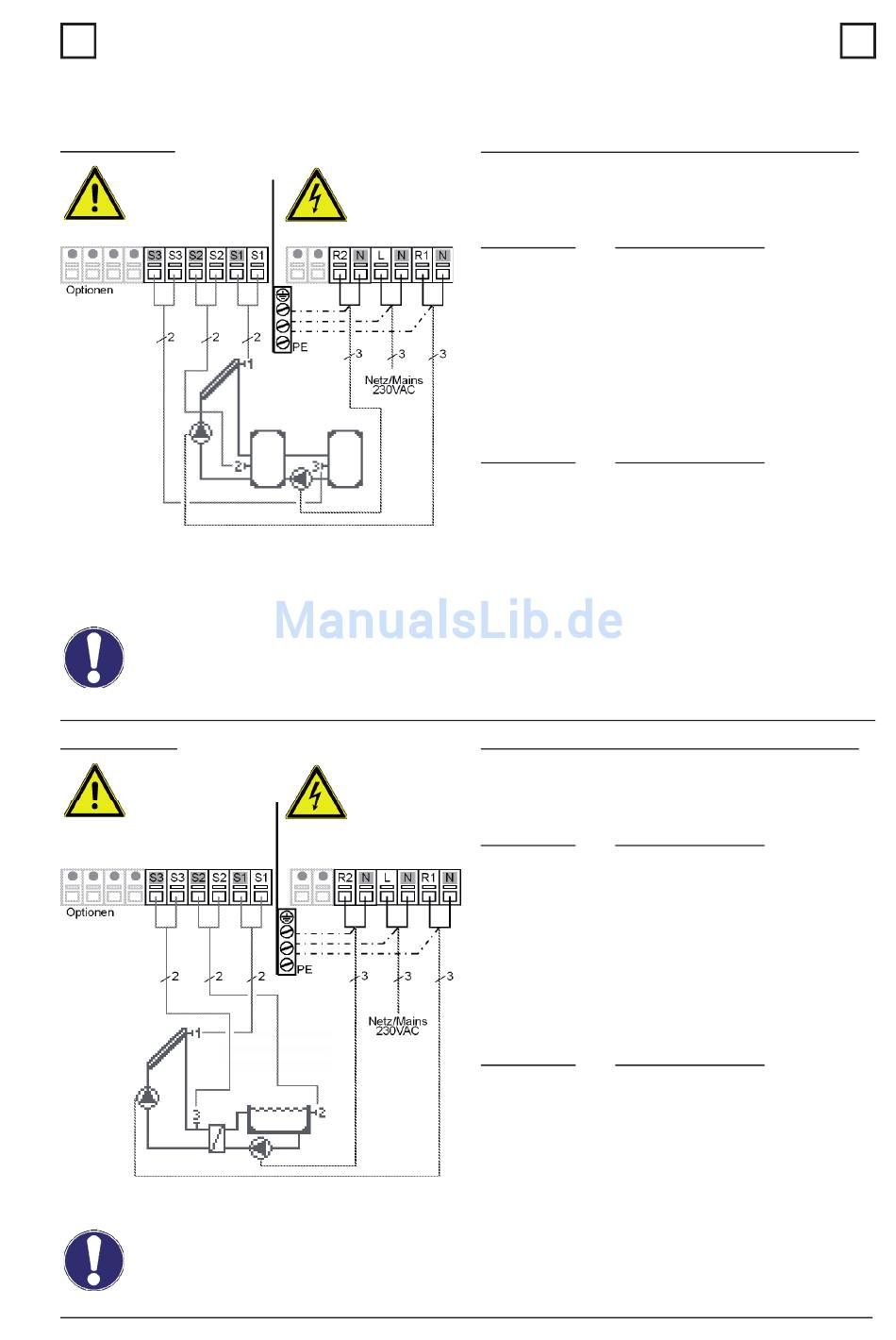

Abb. 3.2.12 „Solar mit Folgespeicher"
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahl-
regelung von Standardpum-
pen, Mindestlast 20VA
Achtung
Abb. 3.2.13 „Solar mit Schwimmbad"
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahl-
regelung von Standardpum-
pen, Mindestlast 20VA
Achtung
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Klemmanschlussplan Programm 11
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher 1
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehzahl)
N Pumpe N
R2 Pumpe (Speicher 2) L
N Pumpe (Speicher 2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 12
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Schwimmbad
S3 (2x) Fühler 3 Vorlauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe prim. L (drehz.)
N Pumpe primär N
R2 Pumpe sekundär L
N Pumpe sekundär N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
3
