Funktionsbeschreibung
2.2.1
2.2.2
2.2.3
2.2.4
2.2.5
T00967D.fm

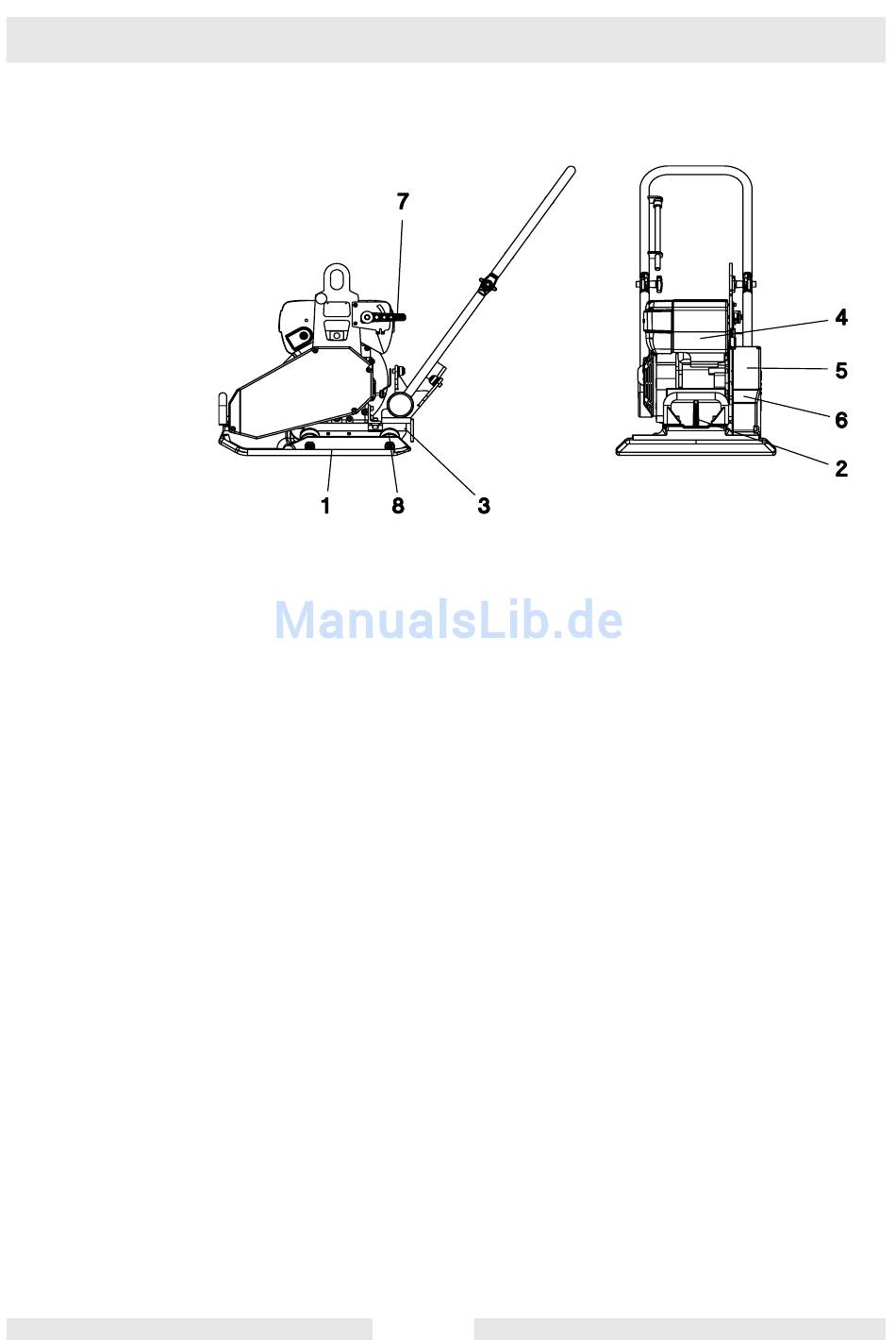

Die für die Verdichtung erforderliche Vibration wird von dem mit der
Grundplatte (1) fest verbundenen Erreger (2) erzeugt. Dieser Erreger
(2) ist als Schleppschwinger mit kreisförmigen Schwingungen
konstruiert.
Der an der Motorkonsole (3) befestigte Antriebsmotor (4) treibt den
Erreger (2) an. Das Drehmoment wird durch die Fliehkraftkupplung (5)
und den Erregerkeilriemen (6) kraftschlüssig übertragen.
Die Fliehkraftkupplung (5) unterbricht bei niedriger Motordrehzahl den
Kraftfluß zum Erreger (2) und erlaubt dadurch einen einwandfreien
Leerlauf des Antriebsmotors (4). Die Drehzahl des Antriebsmotors (4)
kann am Gashebel (7) von Vollgas auf Leerlauf und auf Stopp
geändert werden.
Motorkonsole
(3)
schwingungsabsorbierende
verbunden. Diese Dämpfung verhindert ein Übertragen der sehr
hohen Frequenzen auf die Motorkonsole (3). Damit bleibt die
Funktionstüchtigkeit
Verdichtungsleistung erhalten.
Der Antriebsmotor (4) arbeitet nach dem Dieselprinzip, besitzt einen
Reversierstarter,
Trockenluftfilter an und ist luftgekühlt.
und
Grundplatte
Gummimetallpuffer
des
Antriebsmotors
saugt
die
Verbrennungsluft
24
(1)
sind
durch
(8)
miteinander
(4)
trotz
über
4
hoher
einen
