Einstellung der internen Endlagen-Erkennung
8.1 Einstellung für Endlage AUF

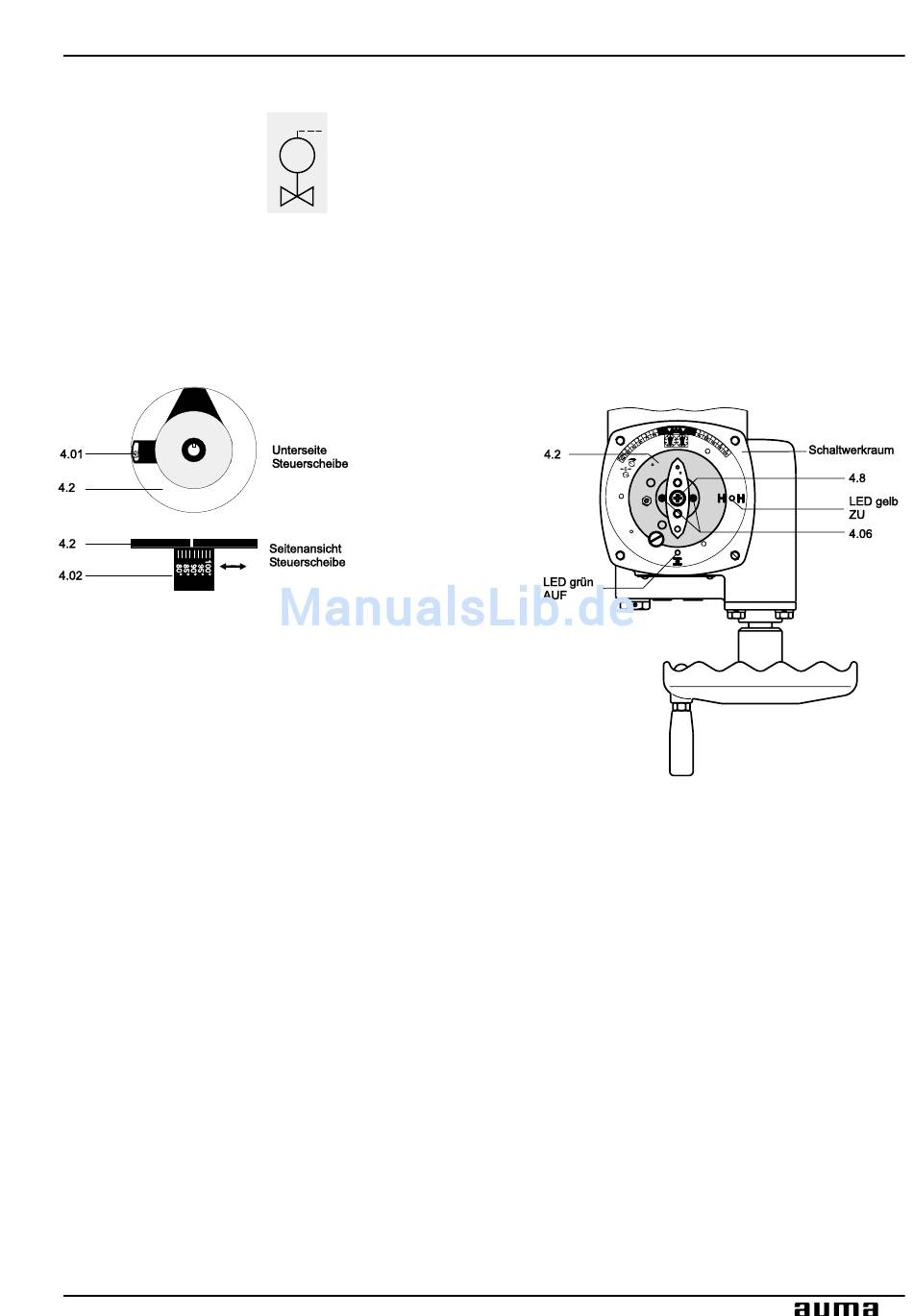

Bild D
8.2 Einstellung für Endlage ZU
Schwenkantriebe ASO 3 - ASO 6 / AS 6 - AS 50 / ASR 6 - ASR 50
MOV
Für die Einstellung der Endlagen-Erkennung muss der Antrieb auf die
M
Armatur aufgebaut sein.
Die interne Endlagen-Erkennung wird im Werk für einen Schwenkwinkel von
90° eingestellt. Eine nachträgliche Änderung ist nur bei anderen Schwenk-
winkeln erforderlich. Vor dem Einstellen des elektrischen Schwenkwinkels
müssen die Endanschläge gemäß Pkt. 6, Seite 6, auf den entsprechenden
.
Wert eingestellt sein.
.
Deckel am Schaltwerkraum (Bild K, Seite 12) abnehmen.
.
Handrad in Richtung AUF drehen, bis Armatur offen ist bzw. mechani-
.
scher Endanschlag AUF erreicht ist.
Wahlschalter in Stellung ORT stellen.
.
Stromversorgung ein-
schalten.
.
Beide Schrauben
(4.06) (Bild E) lösen.
Steuerscheibe (4.2)
im Uhrzeigersinn dre-
hen, bis Schaltpunkt
AUF durch Aufleuch-
ten der grünen LED
angezeigt wird. Wird
zu weit gedreht er-
lischt die grüne LED
wieder. Die Steuer-
scheibe sollte so Po-
sitioniert sein, dass
sie in der Mitte, d.h.
zwischen Aufleuchten
.
und Erlöschen der
grünen LED steht.
steuerscheibe festhal-
.
ten und Schrauben
(4.06) anziehen.
Einstellung prüfen, in-
dem der Schaltpunkt in Richtung AUF elektrisch angefahren wird.
.
.
Handrad bis zum mechanischen Endanschlag ZU drehen.
.
Prüfen, ob der Schaltpunkt (gelbe LED ZU leuchtet) erreicht wird.
.
Falls nicht, Einstellwert auf Steuerscheibe wie folgt korrigieren:
.
Schraube (4.8) (Bild E) lösen.
.
Steuerscheibe (4.2) (Bild E) abziehen.
.
Schraube (4.01) (Bild D) an Unterseite der Steuerscheibe lösen.
Steuerscheibe (4.2) wieder aufstecken.
Steuerscheibe (4.2) so verdrehen, dass Schaltpunkt ZU durch Aufleuch-
ten der gelben LED angezeigt wird.
Wird zu weit gedreht erlischt die gelbe LED wieder. Die Steuerscheibe
.
sollte so Positioniert sein, dass sie in der Mitte, d.h. zwischen Aufleuchten
und Erlöschen der gelben LED steht.
Steuerscheibe (4.2) erneut abziehen und Schraube (4.01) (Bild E)
.
festziehen. Dabei darauf achten, dass die Skalenscheibe (4.02) nicht
.
mehr verdreht wird.
Steuerscheibe (4.2) aufstecken und mit Schraube (4.8) sichern.
Einstellung prüfen:
Armatur mittels Handrad in Mittelstellung fahren.
Schaltpunkt in Richtung ZU mit Drucktaster ZU elektrisch anfahren.
