Betriebsanleitung
12. Einstellung Potentiometer (Option)
13. Einstellung der Stellungsrückführung 0/4 - 20 mA (Option)
Schwenkantriebe ASO 3 - ASO 6 / AS 6 - AS 50 / ASR 6 - ASR 50
.
.
.
Deckel am Schaltwerkraum abnehmen (Bild K, Seite 12).
Schwenkantrieb in Endlage ZU fahren.
Potentiometer R11 (Bild J) solange entgegen Uhrzeigersinn drehen, bis
mechanische Ausgangslage erreicht ist. Danach ca. 2° im Uhrzeigersinn
drehen.

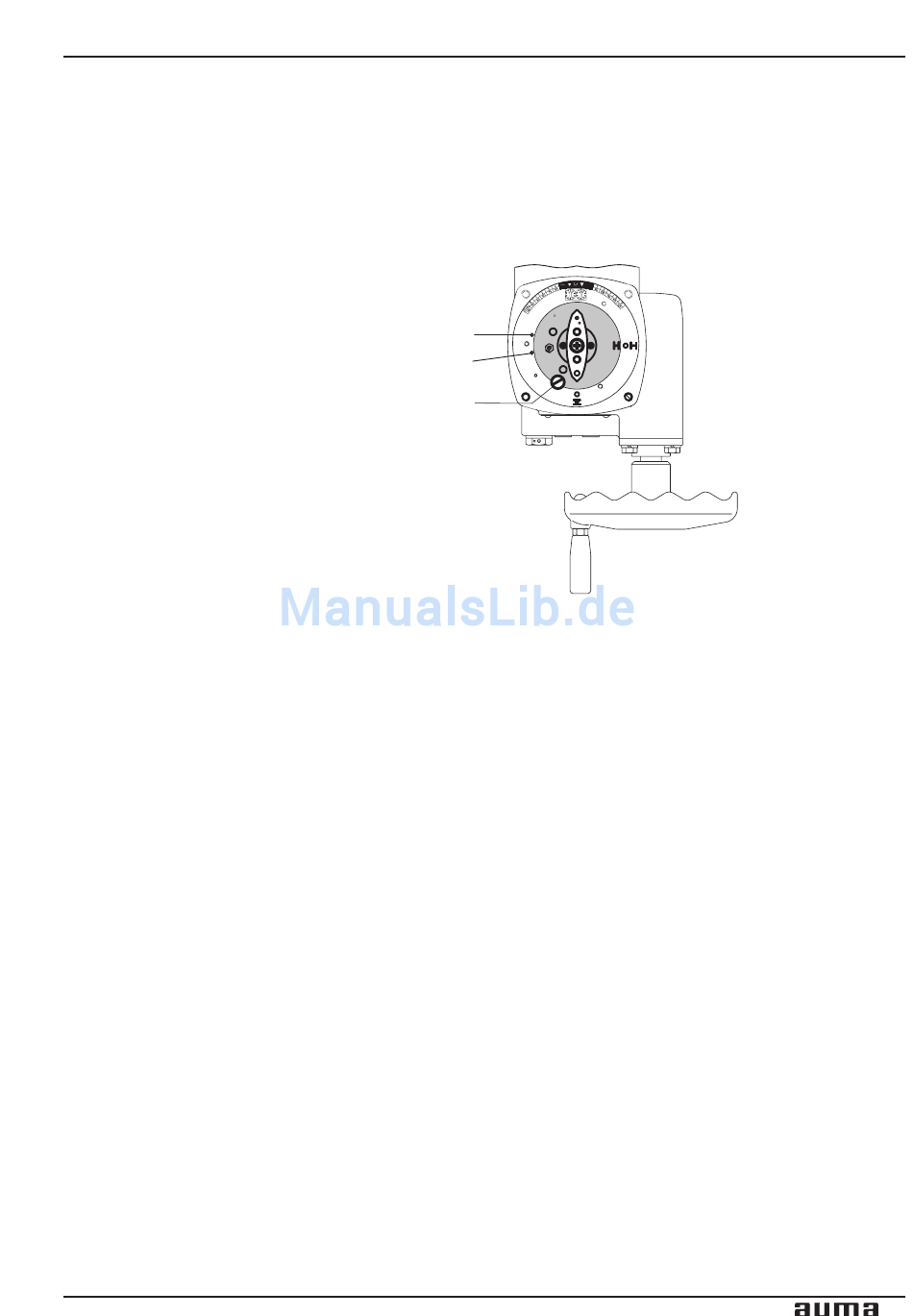

Bild J
R
max
R
min
R11
.
.
.
Deckel am Schaltwerkraum abnehmen (Bild K, Seite 12).
Schwenkantrieb in Endlage ZU fahren.
Potentiometer R11 (Bild J) solange entgegen Uhrzeigersinn drehen, bis
.
mechanische Ausgangslage erreicht ist. Danach ca. 2° im Uhrzeigersinn
drehen.
.
Mit Einstellpotentiometer R
.
Bei 2- Leiter-Systemen ist Minimalwert immer 4 mA (siehe Schaltplan).
.
Schwenkantrieb in Endlage AUF fahren.
.
Mit Einstellpotentiometer R
Einstellungen durch Anfahren der Endlagen nochmals kontrollieren.
Deckel aufsetzen und 4 Schrauben gleichmäßig über Kreuz anziehen.
auf 0 bzw. 4 mA einstellen.
min
auf 20 mA einstellen.
max
AUMA VARIOMATIC
11
