6.5 Endlage AUF
6.6 Einstellwerte für Endanschläge
Schwenkwinkel
Grundeinstellung
ab Werk für 90°
Schwenkwinkel
Die Einstellung der Endlage ändert sich bei 1 Umdrehung an Zylinderschraube um:
bei Rechtsdrehung ca.:
bei Linksdrehung ca.:
1) Durch Drehen an Zylinderschraube für Endanschlag ZU oder AUF ändert sich die Endlage entsprechend.
Der Schwenkwinkel kann mittels dem Maß T überprüft oder eingestellt werden.
Schwenkantriebe ASO 3 - ASO 6 / AS 6 - AS 50 / ASR 6 - ASR 50

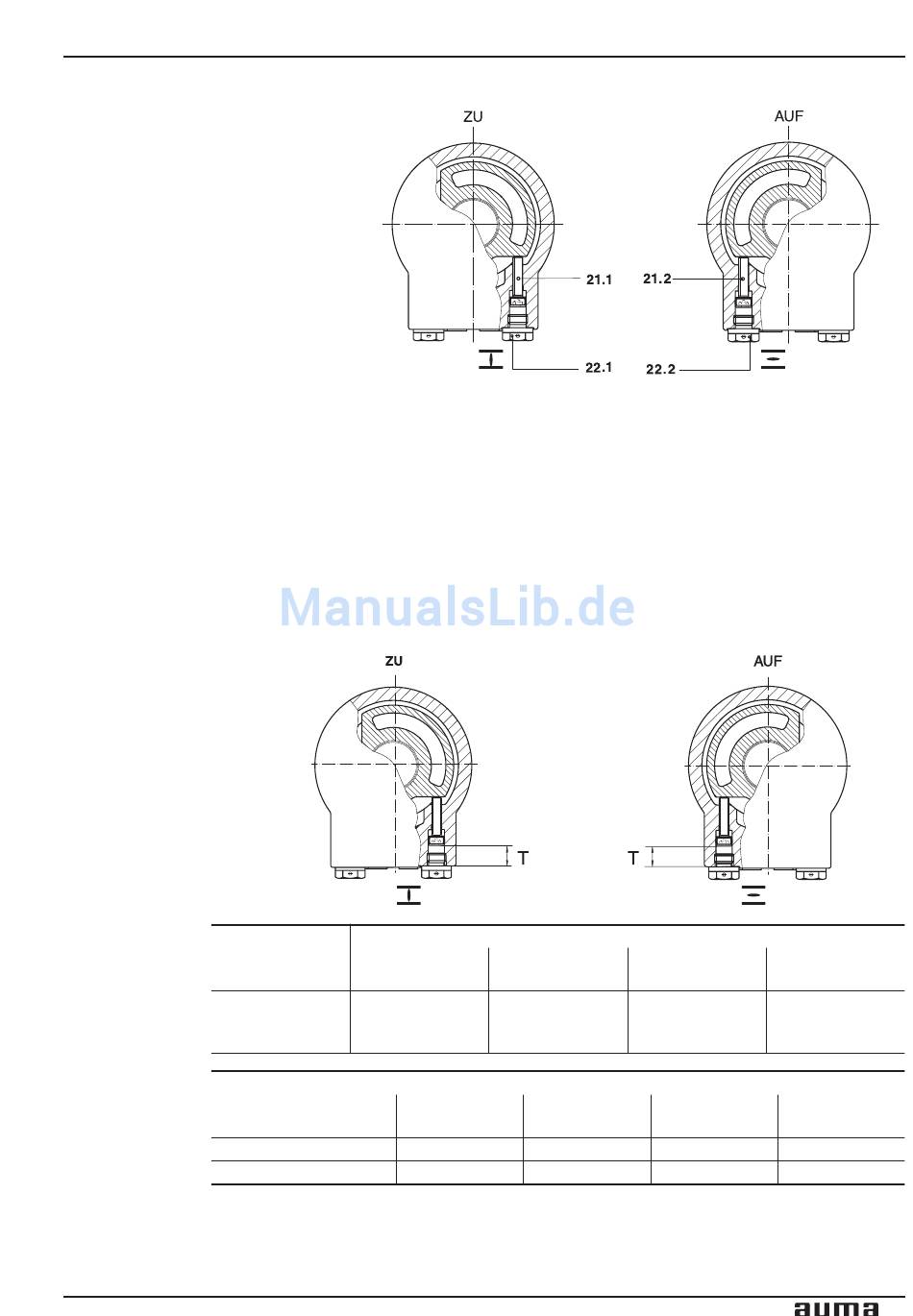

Bild B2 (Blick von oben)
Der Schwenkwinkel wurde werkseitig auf ca. 90° bzw. auf den in der Bestel-
lung genannten Schwenkwinkel eingestellt. Eine Anpassung ist ggf. bei er-
.
folgter Nachjustierung der Endlage ZU erforderlich.
Übereinstimmung von mechanischer Endlage der Armatur und mechani-
.
schem Endanschlag im Antrieb durch Drehen am Handrad prüfen
(Endlage AUF entgegengesetzt dem Uhrzeigersinn).
.
Verschlussschraube (22.2) entfernen und an der Zylinderschraube (21.2),
den mechanischen Endanschlag nachjustieren (Bild B3).
Verschlussschraube (22.2) wieder eindrehen und anziehen
Bild B4 (Blick von oben)
1)
ASO 3 / ASO 6
AS 6 / ASR 6
13,5
ASO 3 / ASO 6
AS 6 / ASR 6
3,3°
2,4°
Bild B3 (Blick von oben)
Bild B5 (Blick von oben)
Maß T in mm
AS 12
AS 25
ASR 12
ASR 25
13
16
AS 12
AS 25
ASR 12
ASR 25
2,4°
3°
1,9°
2,1°
AUMA VARIOMATIC
AS 50
ASR 50
19
AS 50
ASR 50
2,4°
1,8°
7
