2. Teile, Bedienelemente und Anschlüsse
A
CHTUNG
schutzfunktion. Ein Masseschutz wird über einen speziellen Stift bereitgestellt (siehe
"Anschluss der Stromversorgung", Seite 13).

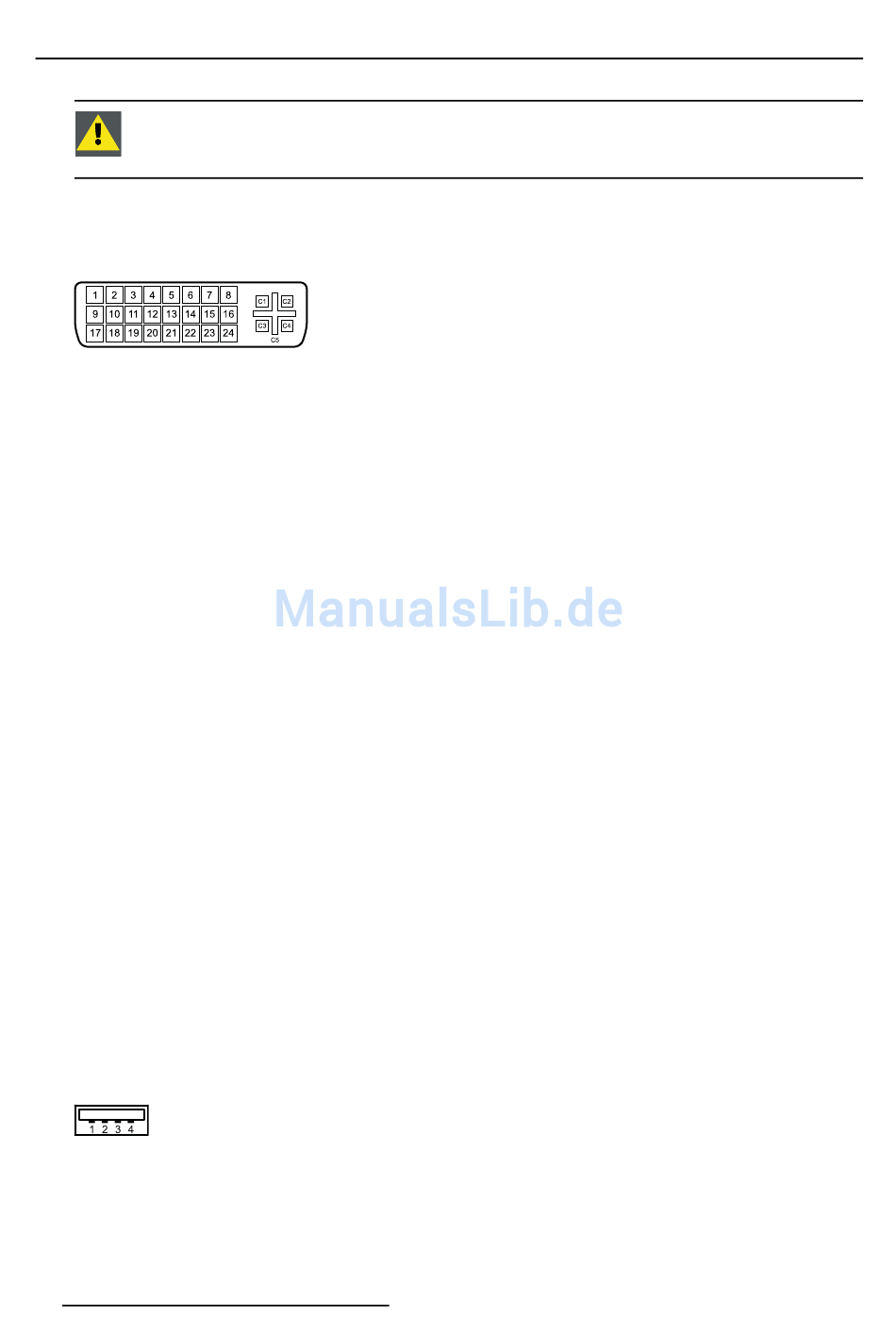

2.4.2
DVI-Anschluss (DVI-D)
Übersicht
Abbildung 2-6
1. D2_Rx- (T.M.D.S.)
2. D2_Rx+ (T.M.D.S.)
3. Masse (Abschirmung Daten 2)
4. Nicht belegt
5. Nicht belegt
6. SCL (für DDC)
7. SDA (für DDC)
8. Nicht belegt
9. D1_Rx- (T.M.D.S.)
10. D1_Rx+ (T.M.D.S.)
11. Masse (Abschirmung Daten 1)
12. Nicht belegt
13. Nicht belegt
14. +5-V-Ausgang (*)
15. Masse (Kabelsensor)
16. Hot Plug-Erkennung (*)
17. D0_Rx- (T.M.D.S.)
18. D0_Rx+ (T.M.D.S.)
19. Masse (Abschirmung Daten 0)
20. Nicht belegt
21. Nicht belegt
22. Masse (Abschirmung Takt)
23. CK_Rx+ (T.M.D.S.)
24. CK_Rx- (T.M.D.S.)
(*) +5-V-Gleichstromausgang, wählbar auf Stift 14 oder 16 über das OSD-Menü (+5 V ± 10 % bei 500 mA
(max.))
2.4.3
USB-Anschluss Typ A
Übersicht
Abbildung 2-7
1. +5-V-Gleichstrom
2. Data -
3. Data +
4. GND
8
:
Die Masse- und Schutzanschlüsse am Stromanschluss haben keine Masse-
K5902130DE (451920612472DE) MDSC-8231 01/12/2017
