3 Overzicht
6 Arrêteerhendel
De arrêteerhendel deblokkeert samen met de
schakelhendelblokkering de schakelhendel.
7 Stergreepmoer
De stergreepmoer klemt de beugelhandgreep vast op de
steel/maaiboom.
8 Beugelhandgreep
De beugelhandgreep dient voor het vasthouden en
hanteren van de motorzeis.
9 Steel/maaiboom
De steel/maaiboom verbindt alle componenten.
10 Leds
De leds geven de laadtoestand van de accu en storingen
aan.
11 Druktoets
De druktoets activeert de leds op de accu.
12 Accu
De accu voorziet de motorzeis van energie.
# Typeplaatje met machinenummer
3.2

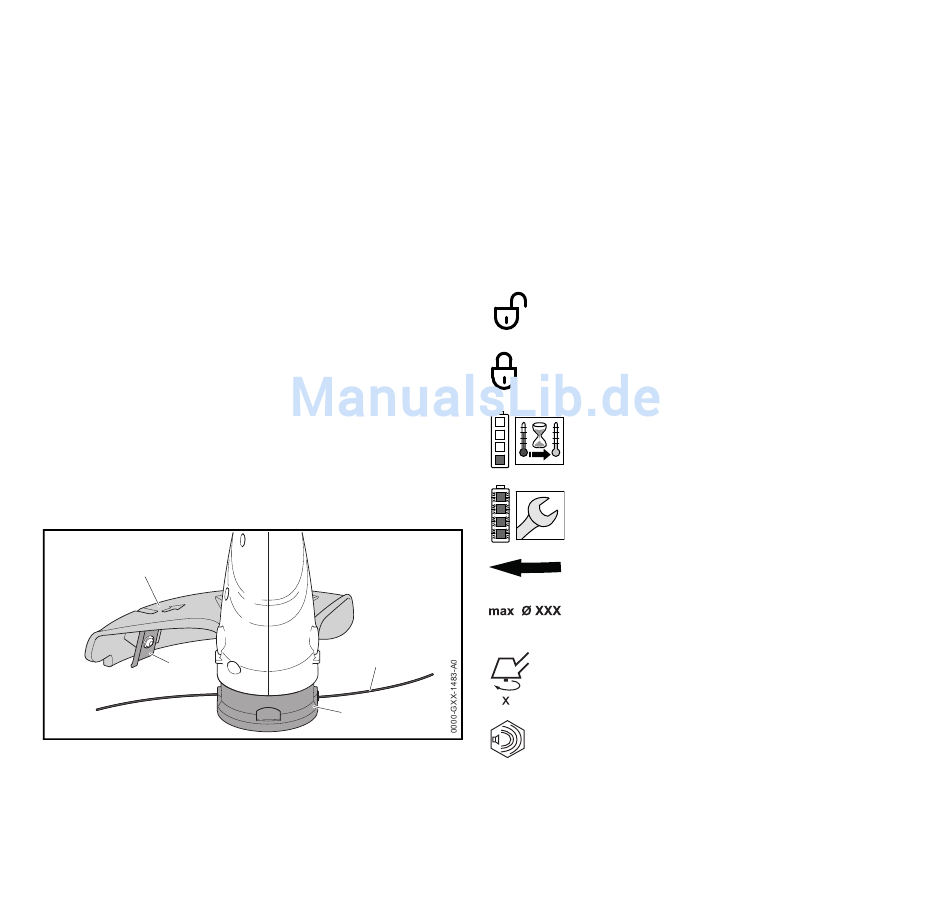

Snijgarnituren

1
2
1 Beschermkap
De beschermkap beschermt de gebruiker tegen
opgeslingerde voorwerpen en tegen het contact met het
snijgarnituur.
0458-284-9921-A
2 Afkortmes
Het afkortmes kort de maaidraad tijdens het werken in op
de juiste lengte.
3 Maaikop
De maaikop bevat de maaidraden.
4 Maaidraden
De maaidraden maaien het gras.
3.3
De pictogrammen kunnen aanwezig zijn op de motorzeis, de
beschermkap en de accu en hebben de volgende betekenis:
4
3

Pictogrammen

De arrêteerhendel geeft in deze stand de
schakelhendel vrij.
De arrêteerhendel vergrendelt in deze stand de
schakelhendel.
1 led brandt rood. De accu is te warm of te koud.
4 leds knipperen rood. In de accu zit een storing.
Dit pictogram geeft de draairichting van het
snijgarnituur weer.
Dit pictogram geeft de maximale diameter van
het snijgarnituur in millimeters weer.
Dit pictogram geeft het nominale toerental van het
snijgarnituur weer.
Gegarandeerd geluidvermogensniveau volgens
L
de richtlijn 2000/14/EG in dB(A) om de
WA
geluidsemissie van producten vergelijkbaar te
maken.
