Info-Mode; Gps-Synchronisation - ALGE-Timing TIMY Allgemein

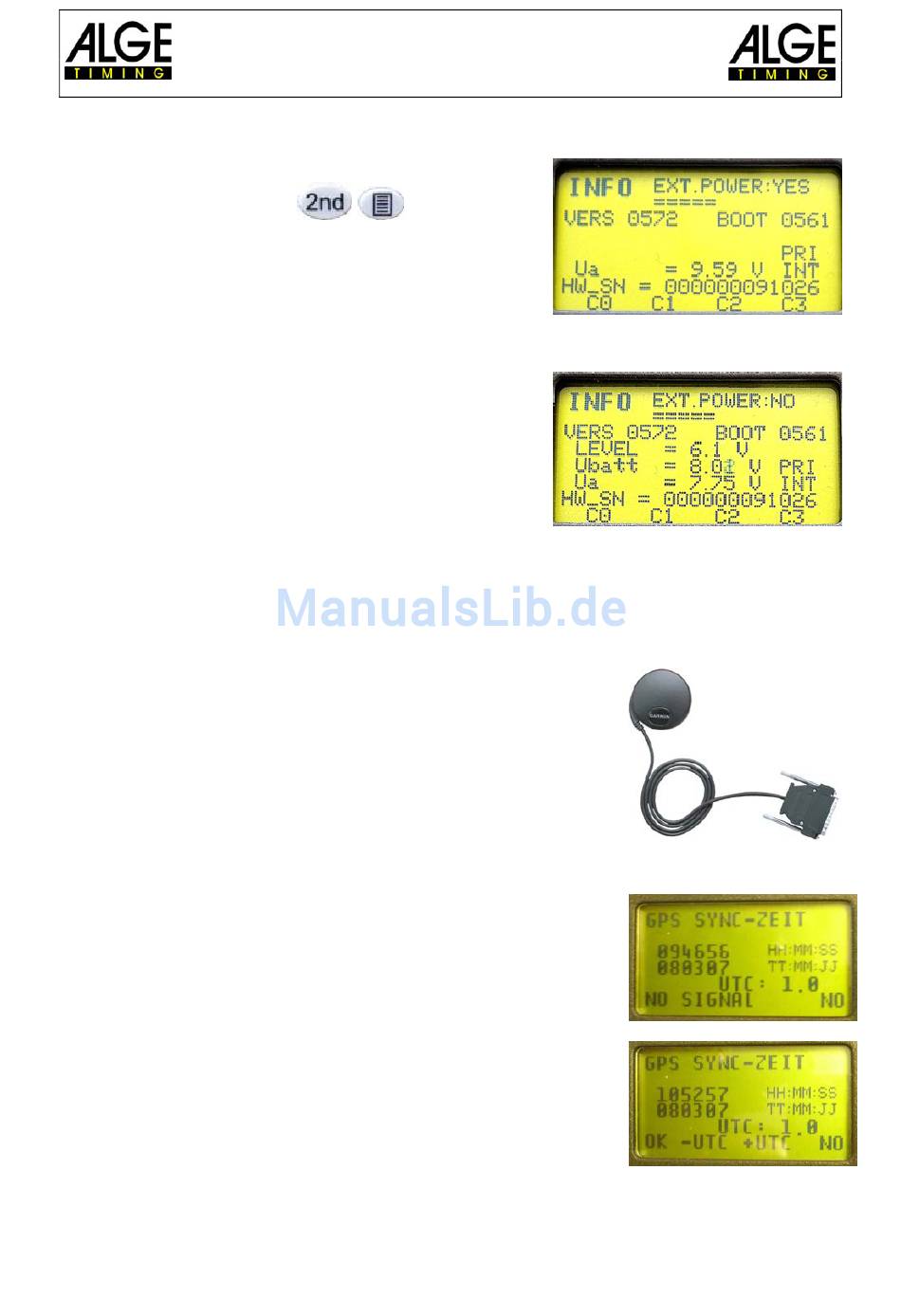

8 Info-Mode

Durch drücken der Tasten
den Info-Mode. Hier werden wichtige Daten angezeigt.
•
Externe Stromversorgung Ja oder Nein
•
TIMY Programm Version
•
TIMY Boot Version
•
Batteriespannung
•
Ausgangsspannung
•
Integrierter Printer
•
Hardwarenummer
•
Zustand der Zeitmesskanäle (C0, C1, C2, C3)

9 GPS-Synchronisation

Es ist möglich, den TIMY mit einem GPS-Empfänger (GPS-TY) zu synchronisieren. Die
Synchronisation kann in allen Programmen erfolgen und ist auf die 1/10.000 Sekunde genau.
•
Der GPS-Empfänger (Bild GPS 18LVC) benötigt keine
externe Speisung.
•
Die RS232 Baudrate im TIMY muss auf 9600 Baud
eingestellt sein.
•
Im Menü
geschaltet <AUS> sein.
•
Der GPS synchronisiert den TIMY. Danach läuft der
TIMY mit eigenem Präzisionsquarz und der GPS kann
vom TIMY getrennt werden. Der GPS kann auch für die Synchronisation anderer
Geräte verwendet werden.
Anstelle von der Tageszeiteinstellung erscheint im Display das
rechts abgebildete Fenster. Solange „NO SIGNAL" angezeigt
wird, sucht der GPS nach Satelliten.
Wenn in der untersten Zeile des Display angezeigt wird:
"Checksumme ok" und "OK -UTC +UTC NO", können Sie die
Zeit für Ihre Region (MEZ = +1) mit den Tasten <F1> und <F2>
einstellen. Wird die Tageszeit richtig angezeigt, drücken Sie
<OK>.
Achtung!
Der TIMY prüft bei Gültigkeit des GPS Signals die Checksumme und misst zusätzlich
die Länge des Synchronisationssignals.
TIMY Allgemein
gelangt man in
<KANAELE> muss
Anzeige mit externer Speisung
Anzeige ohne externe Speisung
<TED-RX> aus-
Seite 15
