1.3 KONSTRUKTION
WASSERSPEICHERS
Der Behälter des Warmwasserspeichers ist aus Stahlblech hergestellt und mit einem Überdruck von 0,9
MPa geprüft. Das Behälterinnere ist mit Email beschichtet. Zum unteren Behälterboden ist ein Flansch
angeschweißt, an den ein Flanschdeckel angeschraubt ist. Zwischen Flanschdeckel und Flansch befindet
sich ein eingelegter Dichtungsring. Im Flanschdeckel befinden sich Tauchhülsen zur Anbringung eines
Heizkörpers und elektronischen und Sicherheitsthermostats. Der Bestandteil des Flanschdeckels ist auch
die automatisch messbare Anodenstange. Die Hauptelektroinstallation ist in einer direkt am Flanschdeckel
angebrachten Kunststoffbox untergebracht. Die Wassertemperatur und weitere Komfortfunktionen kann
man mechanisch oder mittels der mobilen Einrichtung einstellen (mehr in den Kapiteln unten).

1.3.1 BESCHREIBUNG DER ELEMENTAREN ERHITZERTEILE

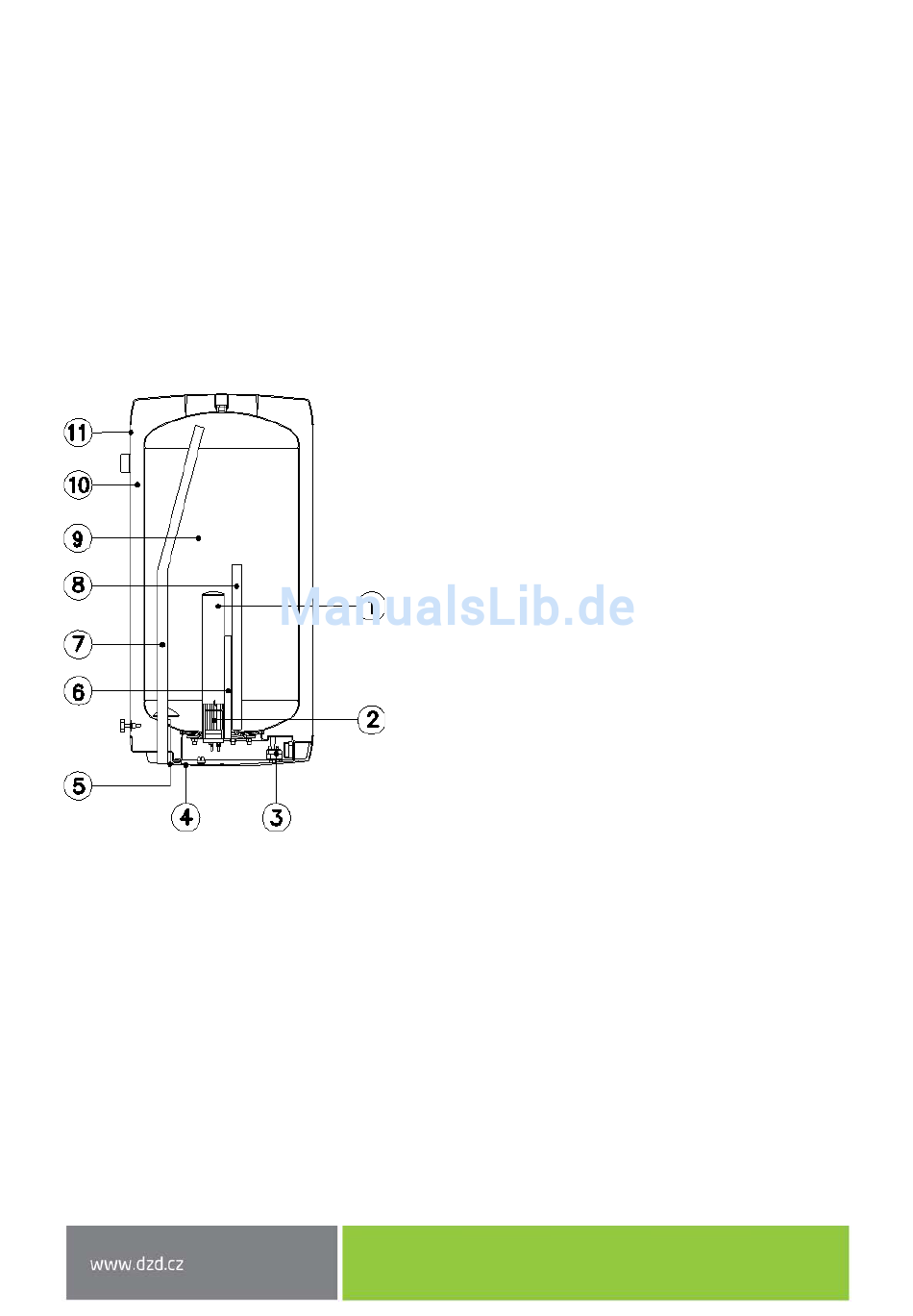

Abbildung 1
UND BASISABMESSUNGEN
1 Tauchhülse des Heizkörpers
2 keramischer Heizkörper 2200W
3 elektronischer Thermostat mit
äußerer Bedienung und
Sicherheitsthermostat
4 Abdeckung der Elektroinstallation -
SMART
5 Kaltwasser-Einlassrohr
6 Tauchhülse für Thermostatfühler
7 Rohr für Warmwasserentnahme
8 Magnesiumanode
9 Emaillierter Stahlbehälter
10 FCKW-freie Polyurethanisolierung
11 Ummantelung des
Warmwasserspeichers
DES
