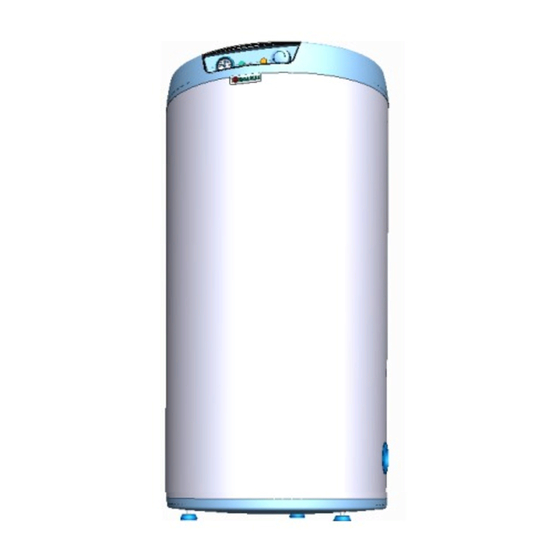

Dražice OKC 100 NTR Bedienungs- Und Installationsanweisung
Vorschau ausblenden
Andere Handbücher für OKC 100 NTR:
- Bedienungs- und montageanleitung (34 Seiten) ,
- Handbuch (16 Seiten) ,
- Bedienungs- und installationsanleitung (31 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Bedienungs- und Installationsanweisung
OKC 100 NTR
OKC 125 NTR
OKC 160 NTR
OKC 200 NTR
OKC 250 NTR
OKC 200 NTR
OKC 250 NTR
MITTELBAR BEHEIZTE
WARMWASSERSPEICHER
OKC 100 NTR/HV
OKC 125 NTR/HV
OKC 160 NTR/HV
Družstevní závody Dražice - strojírna s.r.o.
294 71 Benátky nad Jizerou
Tel.: 326 370 911, 326 370 965, fax: 326 370 980
OKC 80 NTR/Z
OKC 100 NTR/Z
OKC 125 NTR/Z
OKC 160 NTR/Z
OKC 200 NTR/Z
Dražice 69
www.dzd.cz
dzd@dzd.cz
1
OKCV 125 NTR
OKCV 160 NTR
OKCV 180 NTR
OKCV 200 NTR
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dražice OKC 100 NTR
Inhaltszusammenfassung für Dražice OKC 100 NTR

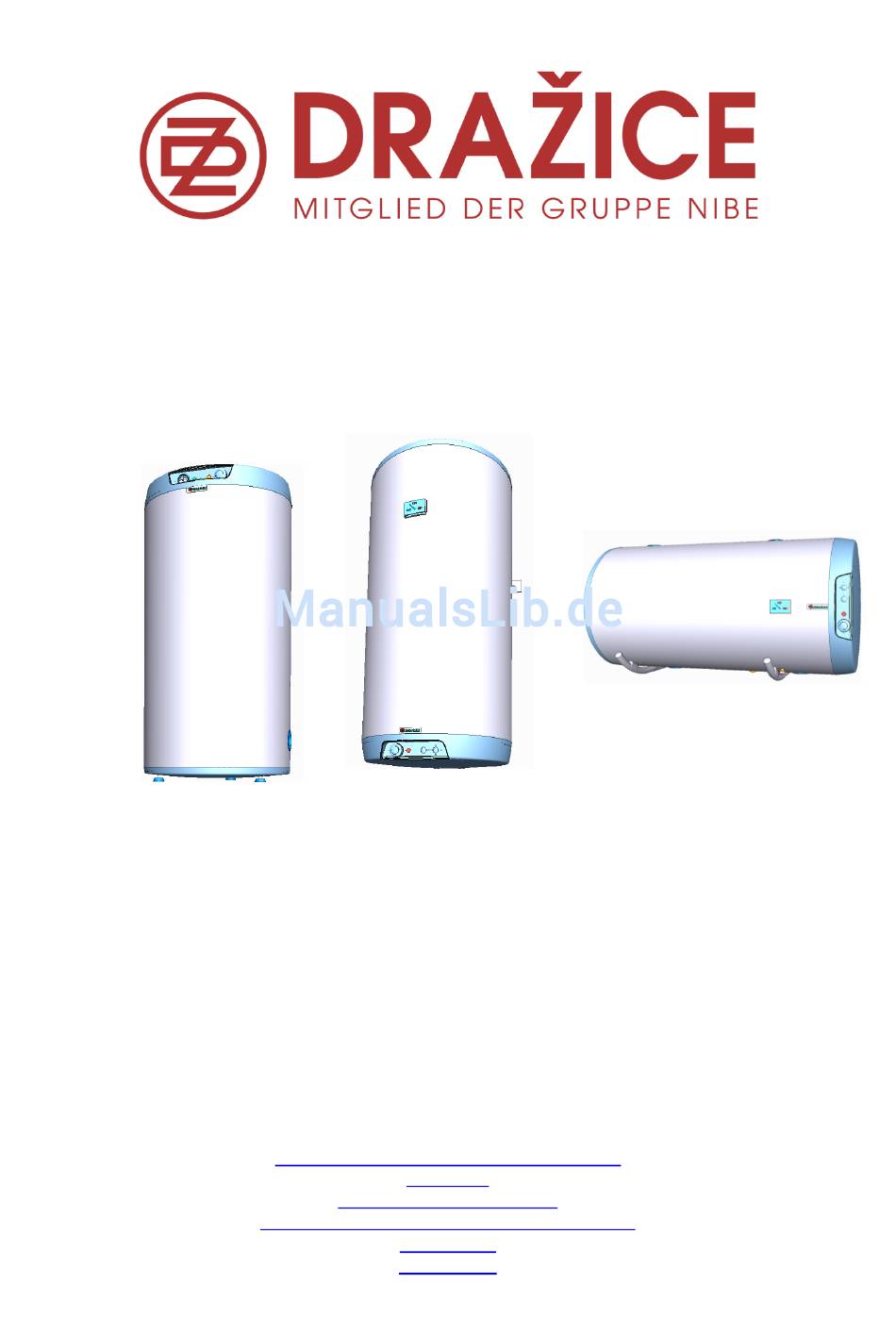

- Seite 1 Bedienungs- und Installationsanweisung MITTELBAR BEHEIZTE WARMWASSERSPEICHER OKC 80 NTR/Z OKC 100 NTR OKC 100 NTR/HV OKC 100 NTR/Z OKC 125 NTR OKC 125 NTR/HV OKC 125 NTR/Z OKCV 125 NTR OKC 160 NTR OKC 160 NTR/HV OKC 160 NTR/Z OKCV 160 NTR...
-
Seite 2: Inhaltsverzeichnis
Lesen Sie bitte vor der Installation des Wassererwärmers gründlich diese Anleitung durch! Sehr geehrter Kunde, Družstevní závody Dražice – strojírna s.r.o. bedankt sich bei Ihnen für Ihren Entschluss, ein Erzeugnis unserer Marke zu verwenden. Mit dieser Anleitung machen wir Sie mit dem Gebrauch, der Konstruktion, Wartung und weiteren Informationen über den Warmwasserspeicher bekannt. -
Seite 3: Technische Beschreibung
Elektroinstallation befindet sich unter einem abnehmbaren Kunststoffdeckel. Die Wassertemperatur ist mit einem Thermostat einstellbar. Im Druckbehälter ist der (sind die) Wärmetauscher angeschweißt. Technische Beschreibung: OKC 100 NTR, OKC 125 NTR, OKC 160 NTR, OKC 200 NTR, OKC 250 NTR, OKC 200 NTRR, OKC 250 NTRR... - Seite 4 Technische Beschreibung: OKC 100 NTR/HV, OKC 125 NTR/HV, OKC 160 NTR/HV Technische Beschreibung: OKC 80 NTR/Z, OKC 100 NTR/Z, OKC 125 NTR/Z, OKC 160 NTR/Z, OKC 200 NTR/Z Technische Beschreibung: OKCV125 NTR, OKCV 160 NTR, OKCV 180 NTR, OKCV 200 NTR...
-
Seite 5: Arbeitstätigkeiten
4. ARBEITSTÄTIGKEITEN Brauchwassererwärmung mit Wärmeenergie über einen Wärmetauscher Die Absperrventile am Wärmetauscher müssen geöffnet sein, dadurch wird der Durchlauf des Heizwassers aus dem Warmwasser-Heizsystems gewährleistet. Es ist empfehlenswert, zusammen mit dem Absperrventil am Zulauf in den Wärmetauscher ein Entlüftungsventil einzusetzen, mit dem je nach Bedarf, insbesondere beim Beginn der Heizsaison, die Entlüftung des Wärmetauschers durchgeführt wird (Abb. -
Seite 6: Wasserinstallation
U-Grenze Temperaturbereich O-Grenze Temperaturbereich (etwa 5°C) (etwa 74°C) Fester Punkt am Bedienpaneel Temperatur "gegen Einfrieren" "optimale" Temperatur (etwa (etwa 8°C) 60°C) Hinweis: Die Einstellung des Thermostatknopfs nach links bis zum Anschlag bedeutet nicht die Abschaltung des Heizkörpers. Wenn der Warmwasserspeicher betrieben wird, ohne dass dabei der Tagestarif blockiert ist, empfehlen wir, die Temperatur nicht über 65°C einzustellen. -
Seite 7: Anschluss Des Mittelbar Beheizten Warmwasserspeichers An Das Warmwasser-Heizsystem
vorzugehen. Vor jeder Sicherheitsventilinbetriebnahme ist dieses auf seine Funktionsfähigkeit zu überprüfen. Die Kontrolle erfolgt durch manuelles Abheben der Membran vom Ventilsitz, Drehen des Knopfes der Abreißvorrichtung stets in der Pfeilrichtung. Nach dem Drehen muss der Knopf wieder in die Kerbe einrasten. Bei korrekter Funktion der Abreißvorrichtung fließt das Wassers über das Ablaufrohr des Sicherheitsventils ab. - Seite 8 Beispiele für den Anschluss des Warmwasserspeichers ans Wasserversorgungs- und Heizsystem...
-
Seite 10: Wandmontage (Gilt Nur Für Ntr/Z Und Okcv Ntr)
Wassererwärmers bezeichnet Elektroanschluss der Warmwasserspeicher vom Typ: OKC 100 NTR, OKC 125 NTR, OKC 160 NTR, OKC 200 NTR, OKC 200 NTRR, OKC 250 NTRR, OKC 100 NTR/HV, OKC125 NTR/HV, OKC160 NTR/HV auf der Klemme 2 liegt die Spannung auf, wenn der Wassererwärmer heiß... -
Seite 11: Inbetriebnahme Des Wassererwärmers
10. INBETRIEBNAHME DES WASSERERWÄRMERS Nach dem Anschluss des Wassererwärmers an das Wasserleitungssystem, Warmwasserheizungssystem, Stromnetz und nach entsprechender Überprüfung des Sicherheitsventils (gemäß der beigelegten Gebrauchsanweisung zum Ventil) kann der Wassererwärmer in Betrieb genommen werden. Vorgehensweise: Die Wasserleitungs- und Elektroinstallation und bei kombinierten Wassererwärmern auch die Installation an das Warmwasserheizungssystem prüfen. -
Seite 12: Brandschutzvorschriften Für Die Installation Und Nutzung Des Wassererwärmers
Beseitigung des Verpackungsmaterials und eines funktionsunfähigen Produkts Für die Verpackung, in der der Wassererwärmer geliefert wurde, wurde bereits eine Entsorgungsgebühr zur Sicherstellung der Rückannahme und Wiederverwendung des Verpackungsmaterials entrichtet. Diese Entsorgungsgebühr wurde gemäß 477/2001 Gbl. im Wortlaut späterer Vorschriften bei der Firma EKO-KOM a.s. -
Seite 13: Produktzubehör
machen Sie Angaben über die Typenbezeichnung und Produktionsnummer, die Sie am Leistungsschild Ihres Wassererwärmers finden 16. PRODUKTZUBEHÖR Zum Lieferumfang gehört das Sicherheitsventil G3/4" und beim Typ OKC 100, 125 NTR a OKC 100, 125, 160 NTR/ HV auch ein Ablassventil. Beim Typ OKC NTR/Z und OKCV NTR gehören zum Lieferumfang auch die Aufhängungselemente und Temperaturanzeige. - Seite 14 Abb. 2 Montage der Aufhängungen und Anzeigen auf den Warmwasserspeicher...
- Seite 15 Abb. 3 Technische Angaben Abmessungen der Wassererwärmer OKC 200 NTR OKC 200 NTRR OKC 250 NTR OKC 250 NTRR OKC 100 NTR OKC 125 NTR OKC 160 NTR 1400 1400 1580 1580 1046 1235 1280 1280 1460 1460 1041 1230...
