Markierungslappen
für Durchflussrichtung

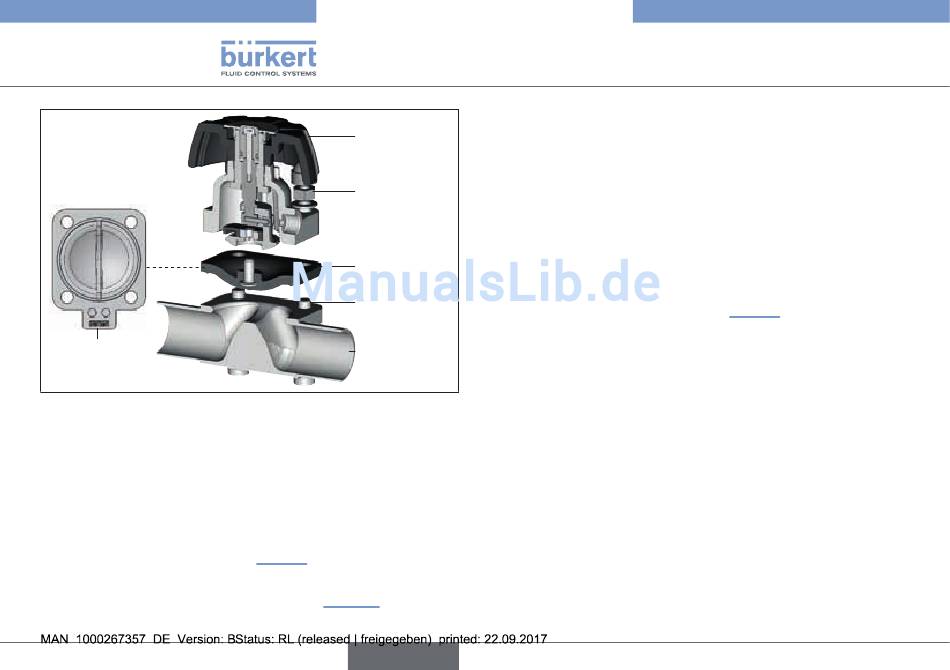

Bild 11: Wechsel der Membran
→
Ventilgehäuse in eine Haltevorrichtung einspannen (gilt nur für noch
nicht eingebaute Ventile).
→
Befestigungsschrauben über Kreuz lösen und Antrieb mit Membran
vom Gehäuse abnehmen.
→
Alte Membran ausknöpfen oder ausschrauben. Bei Befestigung
mit Bajonettverschluss die Membran durch Drehen um 90°
lösen. Bei DN25-DN50 Kapitel „10.1.1" beachten.
→
Handrad im Uhrzeigersinn bis zum Anschlag drehen (Stellung ZU).
→
Neue Membran in Antrieb einbauen (siehe „Tab. 12").
46
→
Handrad gegen den Uhrzeigersinn bis zum Anschlag drehen
(Stellung AUF).
Handantrieb
→
Membran ausrichten.
markierungslappen für Durchflussrichtung beachten.
→
4 Befestigungs-
Antrieb wieder auf das Gehäuse setzen.
muttern
→
Befestigungsschrauben über Kreuz leicht anziehen.
schrauben noch nicht festziehen.
→
Membranventil einmal betätigen, damit die Membran richtig
Membran
anliegt.
→
Befestigungsschrauben bis zum zulässigen Anziehdrehmoment
4 Befestigungs-
anziehen (siehe Tabellen im Kapitel „10.1.2"). Beim Anziehen der
schrauben
Schrauben muss sich das Ventil in geöffneter Stellung befinden.
→
Anziehdrehmoment der Schrauben nochmals überprüfen.
Gehäuse
10.1.1 wechsel zwischen PTfe- und
nennweite Dn8:
→
PTFE-Membran ausknöpfen und neue EPDM-Membran einknöpfen.
nennweite Dn15 und Dn20:
→
PTFE-Membran Bajonett lösen und neue EPDM-Membran einsetzen.
nennweite Dn25 bis Dn50:
→
PTFE-Membran Bajonett lösen.
→
Einlegeteil in das Drückstück einlegen.
→
EPDM-Membran einsetzen und einschrauben.
deutsch
Typ 3232, 3233, 3233 K, 3234,
3235, 3239
Instandsetzung
ePDm-membranen
