7 aufBau unD funKTion
7.1

aufbau

Das handbetätigte Membranventil besteht aus einem Handantrieb und
einem 2/2-Wege-Ventilgehäuse.
7.2

Typenbeschreibung

Die Typen unterscheiden sich durch das Gehäuse.
7.2.1 Typ 3232, 3233 und 3233 K

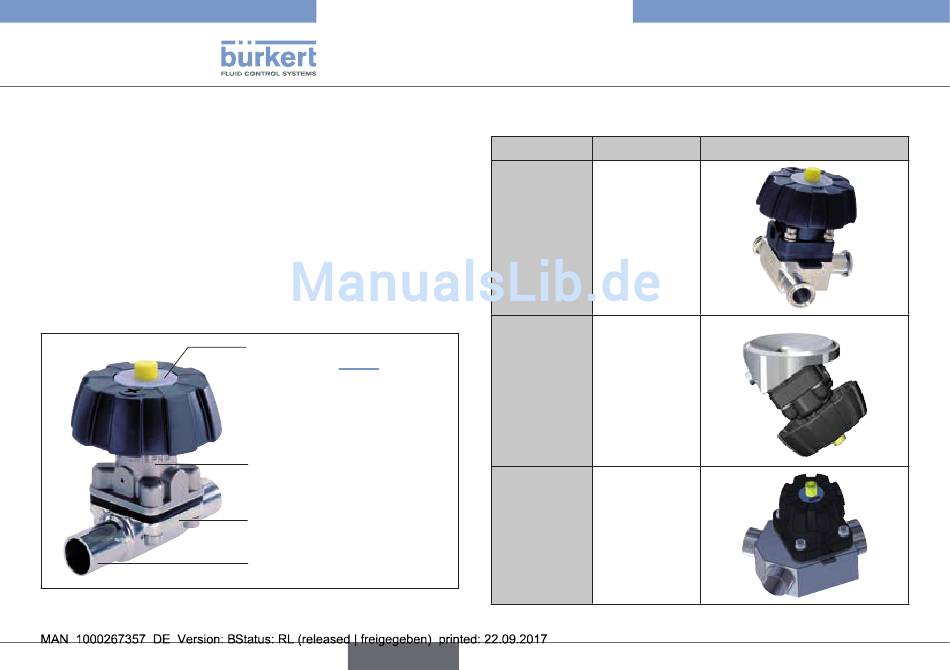

Bild 5: Beispiel des 2/2-Wege-Ventils Typ 3232, 3233
und 3233 K
38
Handrad mit Stellungsanzeige
(siehe Kapitel „7.3.1")
Aufsatz
Membrangehäuse
Leitungsanschluss
deutsch
Typ 3232, 3233, 3233 K, 3234,
3235, 3239

Aufbau und Funktion

7.2.2 Typen 3234, 3235 und 3239
typ gehäuse
T-Ventil
T-Ventilgehäuse
Typ 3234
Bodenablass- Bodenablass-
ventil gehäuse mit
Typ 3235 Schweißflansch
Y-Ventil
Y-Ventilgehäuse
Typ 3239
Tab. 9: Aufbau Typen 3234, 3235 und 3239
aufbau
