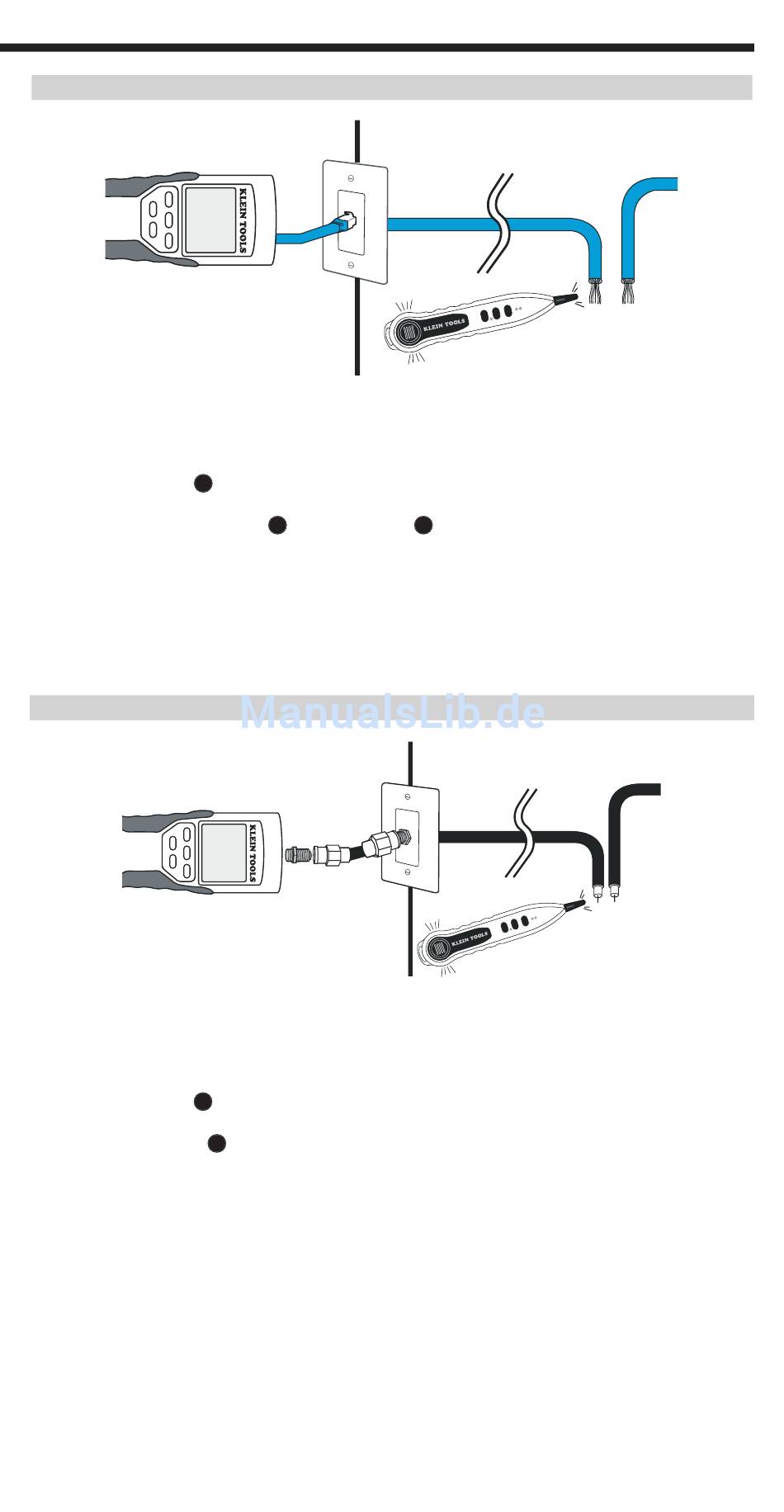

KABELIDENTIFIZIERUNG – TONVERFOLGUNG BEI RJ45/RJ12-KABELN
1. Verbinden Sie ein bekanntermaßen funktionierendes Patchkabel mit der RJ45-Buchse (falls Sie ein Ethernetkabel verfolgen)
oder der RJ12-Buchse (falls Sie ein Telefonkabel verfolgen) an der Oberseite des Prüfgeräts.
2. Verbinden Sie das andere Ende des Patchkabels mit der Wandbuchse am anderen Ende des zu prüfenden Kabels (nicht mit
der Buchse am Verteilerschrank).
3. Drücken Sie die Tontaste
ändern Sie die Kadenz von einem tiefen oder hohen Dauerton in einen langsamen oder schnellen Wobbelton.
4. Drücken Sie mehrmals die Datentaste
die der Ton übertragen wird, auszuwählen.
5. Gehen Sie mit dem analogen Tonverfolger zum Verteilerschrank bzw. Router (von dem die Internetverbindung ausgeht).
Schalten Sie den Tonverfolger ein (nähere Informationen siehe Gebrauchsanweisung des Tonverfolgers).
6. Platzieren Sie den Tonverfolger in der Nähe jedes Kabels, das in den Verteilerschrank führt. Der Ton ist am lautesten in der
Nähe des Kabels, das mit dem Prüfgerät VDV Scout
7. Wiederholen Sie die Schritte 2 bis 6 für alle Räume, in denen Kabel verlegt sind.
KABELIDENTIFIZIERUNG – TONVERFOLGUNG BEI KOAXIALKABELN
1. Schließen Sie den F-Buchsenverbinder an die freie Koaxbuchse an der Oberseite des Prüfgeräts an.
2. Verbinden Sie ein bekanntermaßen funktionierendes Patchkabel mit dem F-Buchsen-Verbinder an der Oberseite
des˛Prüfgeräts.
3. Verbinden Sie das andere Ende des Patchkabels mit der Wandbuchse am anderen Ende des zu prüfenden Kabels (nicht mit
der Buchse am Verteilerschrank).
4. Drücken Sie die Tontaste
ändern Sie die Kadenz von einem tiefen oder hohen Dauerton in einen langsamen oder schnellen Wobbelton.
5. Drücken Sie die Videotaste,
6. Gehen Sie mit dem analogen Tonverfolger zum Verteilerschrank bzw. Router (von dem die Kabelverbindung ausgeht).
Schalten Sie den Tonverfolger ein (nähere Informationen siehe Gebrauchsanweisung des Tonverfolgers).
7. Platzieren Sie den Tonverfolger in der Nähe jedes Kabels, das in den Verteilerschrank führt. Der Ton ist am lautesten in der
Nähe des Kabels, das mit dem Prüfgerät VDV Scout
8. Wiederholen Sie die Schritte 2 bis 7 für alle Räume, in denen Kabel verlegt sind.
1
D
auf dem Tastenfeld, um die Tongeneration vorzubereiten. Durch mehrfaches Drücken dieser Taste
C
oder die Telefontaste
Pro 2 verbunden ist. Kennzeichnen Sie das Kabel mit einem Etikett.
®
D
auf dem Tastenfeld, um die Tongeneration vorzubereiten. Durch mehrfaches Drücken dieser Taste
B
um den Ton an die Koaxausgangsbuchse zu übertragen.
®
Pro 2 verbunden ist. Kennzeichnen Sie das Kabel mit einem Etikett.
