VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE

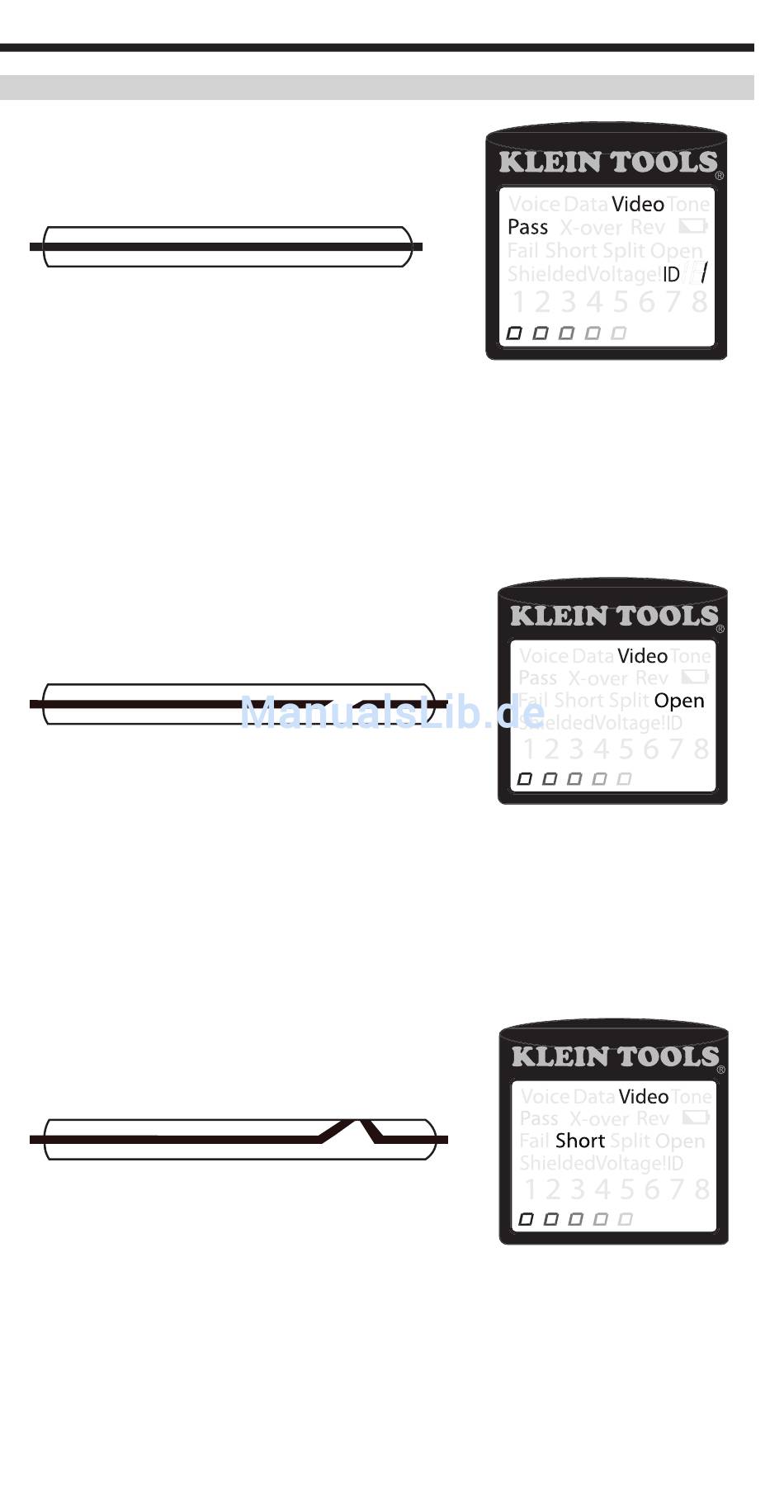

Korrekt verdrahtetes Koaxialkabel:
Korrekt verdrahtetes Koaxialkabel mit Remote-Ortungseinheit Nr. 1: Die Remote-Ortungseinheit Nr. 1 wird zum Abschluss eines korrekt
verdrahteten Koaxialkabels verwendet. Die Videoprüfung ist erfolgreich, die ID-Nr. 1 wird erkannt und die Abfolge von „o"-Symbolen unten
am Display zeigt, dass der Tester kontinuierlich Prüfungen ausführt.
Koaxialkabel mit Unterbrechung:
Koaxialkabel mit Unterbrechung: Der Kabeldurchgang ist unterbrochen. Eine Unterbrechung im Schirm oder im Innenleiter kann zu
einem˛„open"-Fehler führen. Der Kabeltest schlägt fehl und die Nummer der Remote-Ortungseinheit am anderen Kabelende kann nicht
bestimmt werden.
Koaxialkabel mit Kurzschluss:
Koaxialkabel mit Kurzschluss: Der Innenleiter des Kabels ist mit dem Schirm verbunden. Dies erzeugt einen Kurzschluss. Der Kabeltest
schlägt fehl und die Nummer der Remote-Ortungseinheit am anderen Kabelende kann nicht bestimmt werden.
