Testing Continuity
Bei der Durchgangsprüfung wird ein Kabel daraufhin getestet, ob alle Leiter im Kabel ordnungsgemäß von einem Ende zum
anderen miteinander verbunden sind.
Fehler treten in der Regel auf, wenn die Kabelabschlüsse auf beiden Seiten unverbunden sind (offene Stelle: „open") oder wenn
Testing Continuity
versehentlich nebeneinander liegende Leiter miteinander verbunden sind (Kurzschluss: „short").

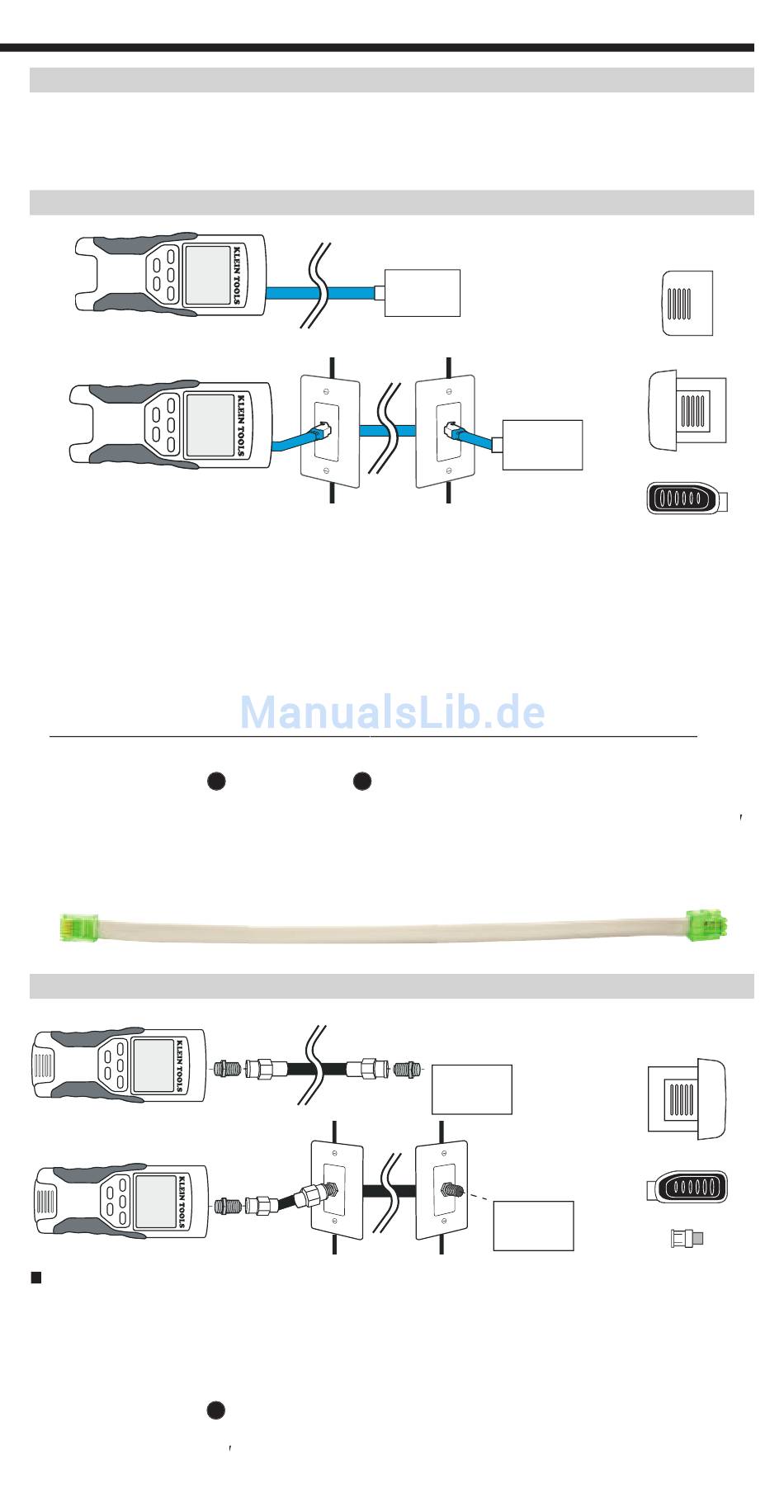

DURCHGANGSPRÜFUNG – ABGESCHLOSSENES ODER VERLEGTES RJ45/RJ12-KABEL
Testing Continuity-Installed
Testing Continuity
Testing Continuity-Installed
Testing Continuity
Bei 8-adrigen Ethernetkabeln kann eine Reihe weiterer Fehler auftreten. Bei einem Verdrahtungsfehler („miswire") ist ein Stift auf
der einen Seite des Kabels nicht mit dem gleichen Stift am anderen Kabelende verbunden (Beispiel: Stift 2 am einen Kabelende ist
Testing Continuity-Term Coax
mit Stift 6 am anderen Ende verbunden). Bestimmte Leiterpaare müssen über den gesamten Kabelverlauf miteinander verdrillt sein
und paarig auf die Stifte aufgelegt werden. Werden die Paare nicht korrekt auf die Stecker aufgelegt, spricht man von einem Split-
Pair-Fehler. Diese Fehler können auch in Kabeln ohne Verdrahtungsfehler auftreten.
Die Durchgangsprüfung ist nicht mit dem Bandbreitentest zu verwechseln. Zur Überprüfung der Datenmenge, die von einem Kabel
Testing Continuity-Installed
übertragen werden kann, sind andere Prüfgeräte erhältlich.
Testing Continuity-Term Coax
1. Verbinden Sie ein Ende des zu prüfenden Kabels mit der RJ45-Buchse (falls Sie ein Ethernetkabel prüfen) oder der RJ12-
Buchse (falls Sie ein Telefonkabel prüfen) an der Oberseite des Prüfgeräts. Um eine Wandbuchse zu überprüfen, verbinden
Sie ein bekanntermaßen funktionierendes Patchkabel von der Wandplatte mit der entsprechenden Buchse an der Oberseite
des Prüfgeräts.
Testing Continuity-Installed
2. Verbinden Sie das andere Ende des zu prüfenden Kabels mit der entsprechenden Buchse an der Remote-Prüfeinheit
Verbinden Sie das andere Ende des zu prüfenden Kabels mit der entsprechenden Buchse an der Remote-Prüfeinheit
Verbinden Sie das andere Ende des zu prüfenden Kabels
(die˛Verwendung von LOCATION ONLY ID-Remotes ist nicht möglich). Zur Überprüfung einer Wandbuchse verbinden Sie ein
(die˛Verwendung von LOCATION ONLY ID-Remotes ist nicht möglich). Zur Überprüfung einer Wandbuchse verbinden Sie ein
(die˛Verwendung von LOCATION ONLY ID-Remotes ist nicht möglich). Zur Überprüfung einer Wandbuchse verbinden Sie ein
bekanntermaßen funktionierendes Patchkabel
3. Drücken Sie die Datentaste
zu starten.
4. Nun können Sie die Prüfergebnisse auswerten (siehe dazu den Abschnitt Verdrahtungen und Display-Anzeigen – Beispiele ).
Testing Continuity- Installed Coax
Testing Continuity-Term Coax
Hinweis: Verwenden Sie für den Anschluss an die RJ45-Buchse der Test-n-Map™ ID Remote-Einheiten unbedingt das RJ12-
†
Universalkabel von Klein Tools (VDV726-125) oder ein zugelassenes gleichwertiges Adapterkabel. Bei Verwendung
Testing Continuity- Installed Coax
eines Standard-RJ11/12-Patchkabels können die Kontaktstifte beschädigt werden.
Testing Continuity-Term Coax
DURCHGANGSPRÜFUNG – ABGESCHLOSSENES ODER VERLEGTES KOAXIALKABEL
Testing Continuity- Installed Coax
Testing Continuity- Installed Coax
1
1.
Schließen Sie den F-Buchsen-Verbinder an die freie Koaxbuchse an der Oberseite des Prüfgeräts an.
1
2. Verbinden Sie ein Kabelende mit dem F-Buchsenverbinder an der Oberseite des Prüfgeräts.
3. Wenn Sie ein abgeschlossenes Koaxkabel prüfen möchten, schließen Sie einen zweiten F-Buchsenverbinder an das
andere Ende des zu prüfenden Kabels an. Bei der Prüfung eines verlegten Koaxkabels ist dieser Schritt nicht erforderlich
(d. h. ein Kabel, das mit einer Wandplatte verbunden ist).
4. Verbinden Sie eine nummerierte CoaxMap™ Remote-Ortungseinheit mit dem zweiten F-Buchsenverbinder oder schließen
Sie eine der Test-n-Map™ Remote-Ortungseinheiten an den Verbinder an.
5. Drücken Sie die Videotaste
6. Nun können Sie die Prüfergebnisse auswerten (siehe dazu den Abschnitt Verdrahtungen und
Display-Anzeigen – Beispiele ).
Display-Anzeigen – Beispiele ).
Display-Anzeigen – Beispiele
1
DURCHGANGSPRÜFUNG IM ÜBERBLICK
von der Wandplatte mit der entsprechenden Buchse an der Remote-Prüfeinheit.
†
C
A
oder die Telefontaste
1
1
1
2
B
auf dem Tastenfeld, um die Prüfung des Koaxkabels zu starten.
1
2
Remote-
Prüfeinheit
Remote-
Prüfeinheit
mit der entsprechenden Buchse an der Remote-Prüfeinheit
auf dem Tastenfeld, um die Prüfung des Ethernet- bzw. Telefonkabels
Verdrahtungen und Display-Anzeigen – Beispiele
Verdrahtungen und Display-Anzeigen – Beispiele ).
Remote-
Prüfeinheit
2
3
2
3
Remote-
Prüfeinheit
3
3
Remote-Prüfeinheiten
oder
oder
1
1
Remote-Prüfeinheiten
oder
oder
7
