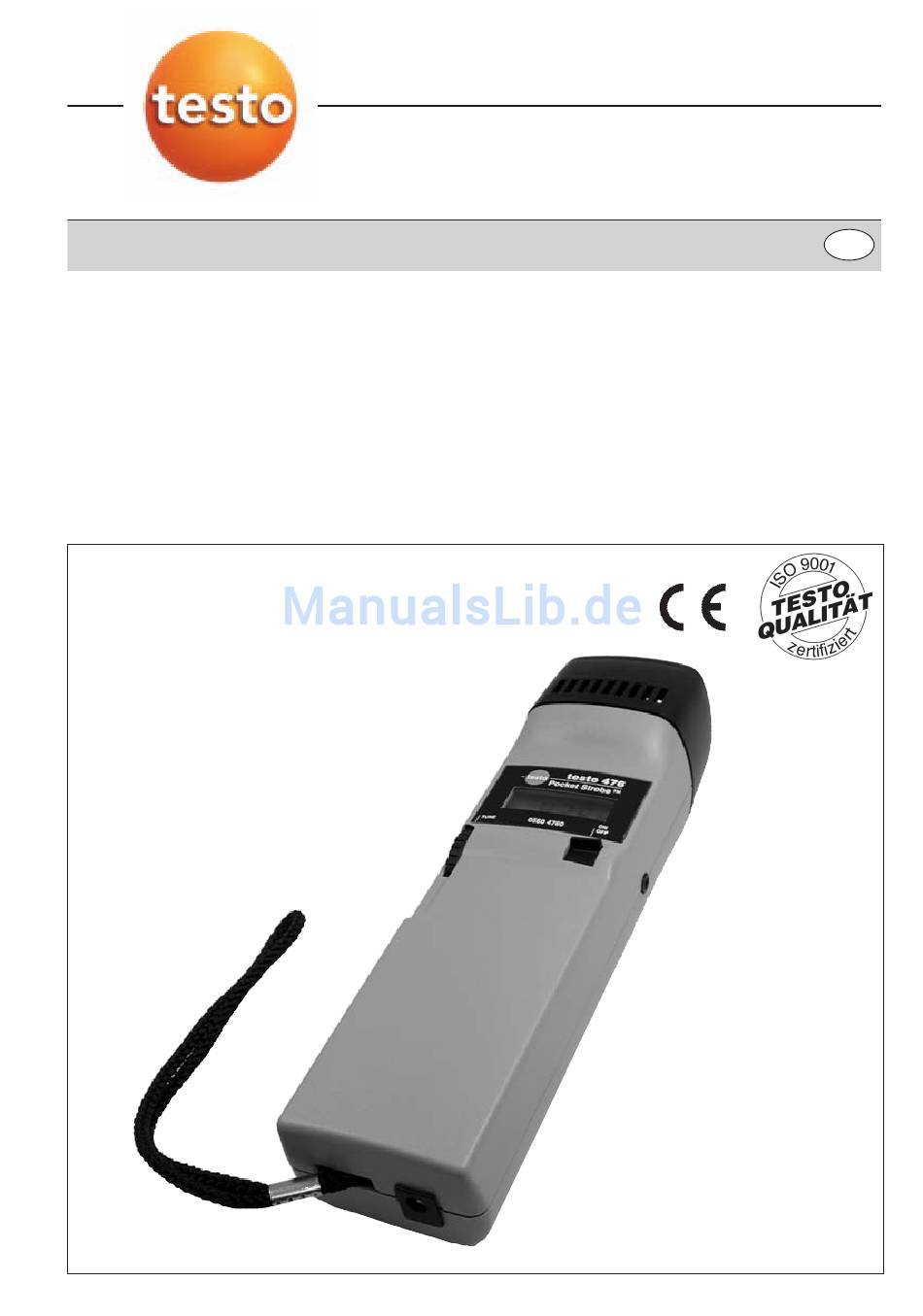

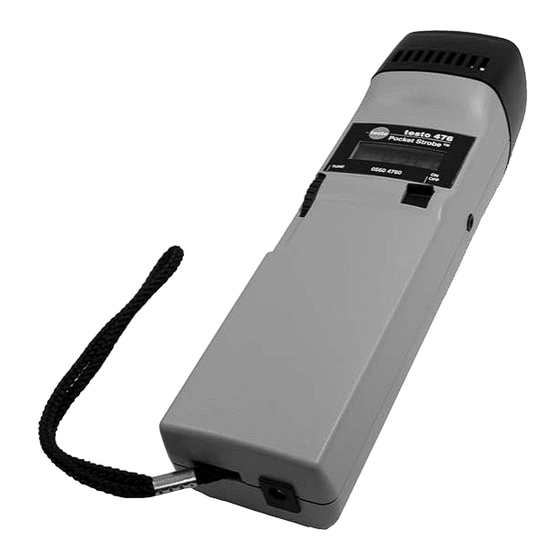

- Seite 1 476 Bedienungsanleitung...
-
Seite 2: Vorwort
Vorwort Liebe Testo-Kundin, lieber Testo-Kunde, wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Testo entschieden haben. Wir hoffen, dass Sie an dem Produkt lange Freude haben werden und es Sie bei Ihrer Arbeit hilfreich unterstützt. Sollten einmal Probleme auftreten die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Informationen über die Eigenschaften und Anwendung des Gerätes. Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie die Bedienungsanleitung griffbereit auf, um bei Bedarf nachschlagen zu können. Normen / Prüfungen Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß... -
Seite 4: Inhaltsverzeichnis
Inhalt Vorwort ............2 Allgemeine Hinweise ........3 Inhalt ..............4 1. Grundlegende Sicherheitshinweise ....5 2. Bestimmungsgemäße Verwendung ....6 3. Lieferumfang ..........6 4. Übersicht ............7 5. Stromversorgung ..........8 Akkuladegerät einrichten ........8 Akku laden ............8 Akkupflege ............9 6. Betrieb ............10 7. Fehlermeldungen ........11 8. Steuerung über Triggersignal......11 9. -
Seite 5: Grundlegende Sicherheitshinweise
Darauf achten, dass keine Flüssigkeiten oder Metallgegenstände in die Lüftungsöffnungen eindringen. Laden Sie den Akku nur mit dem im Lieferumfang des testo 476 enthaltenen Akkuladegeräts auf. Verwenden Sie das Mitgelieferte Netzteil nur für das testo 476 Gefahr! Hochspannung! Um das Risiko eines Stromschlags zu reduzieren, das Gerät nicht öffnen. -
Seite 6: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung testo 476 ist in vielen Bereichen der Industrie, der Forschung & Entwicklung, in Labors und Universitäten einsetzbar. testo 476 Üblicherweise kommt das dann zum Einsatz, wenn es darum geht, sich schnell bewegende Objekte in Zeitlupe erscheinen zu lassen. In dem Fall können Sie ihre Bewegung sicher und problemlos analysieren, auf ordnungsgemäße Abläufe hin überprüfen und uner-... -
Seite 7: Übersicht
4. Übersicht Display in Vergrößerung: Unterseite: Ein/Aus Einstellrad, steuert die Blitzfolge. Die Geschwindigkeit, mit der sich die Blitzfolge ändert, wird durch die Schnelligkeit der Drehung des Reglers gesteuert. Schnelle Drehung = Blitzfolge ändert sich in größeren Schritten Langsame Drehung = Blitzfolge ändert sich in kleineren Schritten LCD-Display zeigt Blitzfolge an (Blitze pro Minute = FPM) -
Seite 8: Stromversorgung
Vor dem ersten Gebrauch muss das Akkuladegerät eingerichtet werden. Siehe 5.1 Akkuladegerät einrichten. 1 Stecken Sie den Stecker des Akkuladegeräts in die testo 476 Akkuladebuchse des . Stecken Sie das Ladegerät in eine Wandsteckdose. 2 Die rote Leuchte am Ladegerät leuchtet während des gesamten Ladevorgangs des Akkus. -
Seite 9: Akkupflege
5. Stromversorgung 5.3 Akkupflege Mehrere Faktoren beeinflussen die Lebensdauer des Akkus: - Je wärmer die Betriebsumgebung, um so kürzer die Lebensdauer des Akkus; je kühler die Umgebung, um so länger die Lebensdauer des Akkus. - Je öfter der Akku komplett entleert wird, um so kürzer ist seine Lebensdauer. -
Seite 10: Betrieb
1 Achten Sie darauf, den Akku vor dem ersten Einsatz des Gerätes zu laden. 2 Richten Sie das testo 476 auf das sich bewegende Objekt und schalten Sie das Gerät ein ( ). - Es vergehen 1 bis 2 Sekunden, bevor das Gerät betriebsbereit ist. -
Seite 11: Fehlermeldungen
Reflektor neu und schrauben Sie die vordere Abdeckungsschraube wieder an. 8. Steuerung über Triggersignal Das testo 476 kann über ein externes Triggersignal gesteuert werden. Die Eingangsbuchse für das Trigger- signal ist DTL / TTL-kompatibel. Sie erkennt ein Rechteck- signal von 0 bis +5V mit einer Mindestdauer von 800ns. -
Seite 12: Blitzlampe Auswechseln
9. Blitzlampe auswechseln 1 Entfernen Sie die vordere Abdeckungsschraube, die sich an der Unterseite der vorderen Abdeckung befindet ( ). 2 Klappen Sie die Abdeckung nach oben auf ( ). Achten Sie darauf, dass dabei die alte Blitzlampe nicht bricht. Stellen Sie sicher, dass die Haken am oberen Rand der Abdeckung gelöst sind. -
Seite 13: Anwendungshinweise
10. Anwendungshinweise 10.1 Bewegungen in Zeitlupe testo 476 Wie beschrieben, wird das hauptsächlich ver- wendet, um die Bewegung eines Objekts scheinbar zu verlangsamen oder einzufrieren. Dies ermöglicht Ihnen eine sichere und problemlose Laufzeitleistungs-Analyse. Um die Bewegung eines Objektes in Zeitlupe erscheinen zu lassen, müssen Sie es leicht über oder unter seiner Ist-... -
Seite 14: Scheinbare Drehrichtung
10. Anwendungshinweise 10.2 Scheinbare Drehrichtung Die Richtung (im oder gegen den Uhrzeigersinn bzw. vorwärts / rückwärts), in der sich ein Objekt zu bewegen scheint, wird durch die Blitzfolge, die tatsächliche Beweg- ungsrichtung des Objekts und die Orientierung des Stroboskopstrahls zum Objekt hin bestimmt. Beispiel: Angenommen, Sie möchten die Bewegung eines sich im Uhrzeigersinn bei 1.000 U/min drehenden Ventilators... -
Seite 15: Wirkliche Drehzahl Eine Objekts Bestimmen
(siehe 10.4 Wirkliche Drehzahl eines Objekts bestimmen). 10.4 Wirkliche Drehzahl eine Objekts bestimmen testo 476 kann als digitaler Drehzahlmesser zur Bestimmung der wirklichen Drehzahl und / oder der Richtungswechselfrequenz eines Objekts eingesetzt werden. Dies erfolgt durch visuelles “Einfrieren” der Objektbewegung und anschließendes Ablesen am LCD-... - Seite 16 10. Anwendungshinweise Nützliche Hinweise: - Wenn Sie die ungefähre Drehzahl des Objekts im voraus kennen, so haben Sie einen hilfreichen Ausgangspunkt. - Hat das Objekt eine gleichmäßige Form, wie z. B. ein Ventilator mit mehreren Blättern oder eine Motorwelle, müssen Sie dem Objekt eine Identifizierungsmarke (mit Farbe bzw.
- Seite 17 10. Anwendungshinweise Um die Ist-Drehzahl des Ventilators bestimmen zu können, wird ein Ventilatorblatt mit einer Markierung versehen und der Test erneut durchgeführt. Bild-Nr.: Blitzfolge: 3.300 2.200 1.650 1.320 Bild-Nr.: Blitzfolge: 1.100 733,3 Unter Zuhilfenahme der Orientierungsmarke wird nun deutlich, dass die bei 3.300, 1.650 und 825 U/min er- scheinenden Bilder harmonische Mehrfachbilder sind.
-
Seite 18: Zubehör / Ersatzteile
10. Anwendungshinweise Bild-Nr.: Blitzfolge: 6.000 4.000 3.000 1.500 Die Bilder bei 6.000 und 4.000 U/min sind keine Einzel-, sondern Doppel- und Vierfachbilder. Ein Einzelbild erscheint bei 3.000 und erneut bei 1.500 U/min. 1.500 ist die Hälfte von 3.000. Daher ist die wirkliche Drehzahl 3000 U/min. -
Seite 19: Technische Daten
