4.4.2

Sicherungen/Relais

HINWEIS
Die Sicherungen, die Relais, der Blinkgeber, der
Intervallgeber usw. (4-16) befinden sich auf der
rechten Geräteseite hinter der Wartungsklappe
(4-15/Pfeil).
Variante 1:
1 - Intervallgeber (K1)
2 - ECU Lenkungsumschaltung
3 - Relais Getriebeschaltung (K5) (Schnellläufer)
4 - Blinkgeber
5 - Akustischer Summer/Hydrauliköltemperatur
6 - Relais Arbeitsscheinwerfer vorn (K4)
7 - Zeitrelais Überkippsperre (K24)
8 - Maxirelais (K25) (Stromversorgung)
Sicherungen:
1 - Warnblinker
2 - Rundumkennleuchte (SA),
Steckdose 2-polig
3 - Arbeitsscheinwerfer vorn
4 - Arbeitsscheinwerfer hinten
5 - Fahrantrieb, Lenkung
6 - Hydraulik
7 - Blinker
8 - Scheibenwischer/-wascher vorn/hinten
9 - Heckscheibenheizung
10 - Gebläsemotor, Heizung
11 - Bremslicht
12 - Motorabsteller
13 - Standlicht links, Schlusslicht links
14 - Standlicht rechts, Schlusslicht rechts
15 - Abblendlicht
16 - Fernlicht
Relais:
K10 - Fahrtriebunterbrechung
K11 - Differenzialsperre
K12 - Alpha max.
K13 - Leistungsanpassung vorwärts
K14 - Leistungsanpassung rückwärts
K15 - Anlasssperre
K16 - Lüftersteuerung
K17 - Überkippsperre
K18 - Überkippsperre
K19 - Nicht belegt
K20 - 2. Zusatzhydraulikkreis (SA)
K21 - 2. Zusatzhydraulikkreis (SA)
K22 - 1. Zusatzhydraulikkreis
K23 - 1. Zusatzhydraulikkreis
S700
Beschreibung AS 700

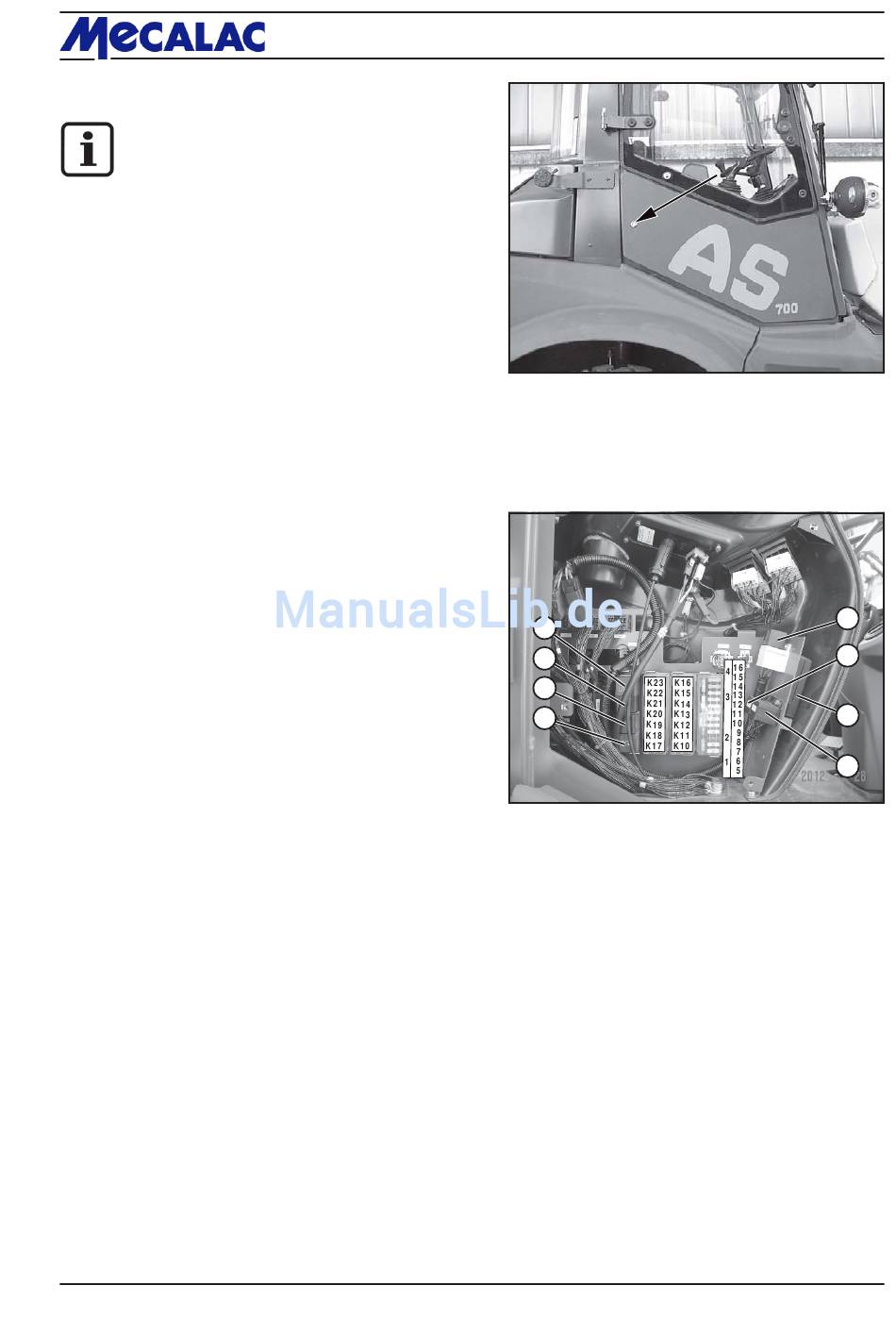

Bild 4-15
