8.2.7.4.2 Vorsatz-/Verteilergetriebe
Schnellläufer " 25 - 40 km/h "
(1) Ausreichend großen Ölauffangbehälter unterstel-
len.

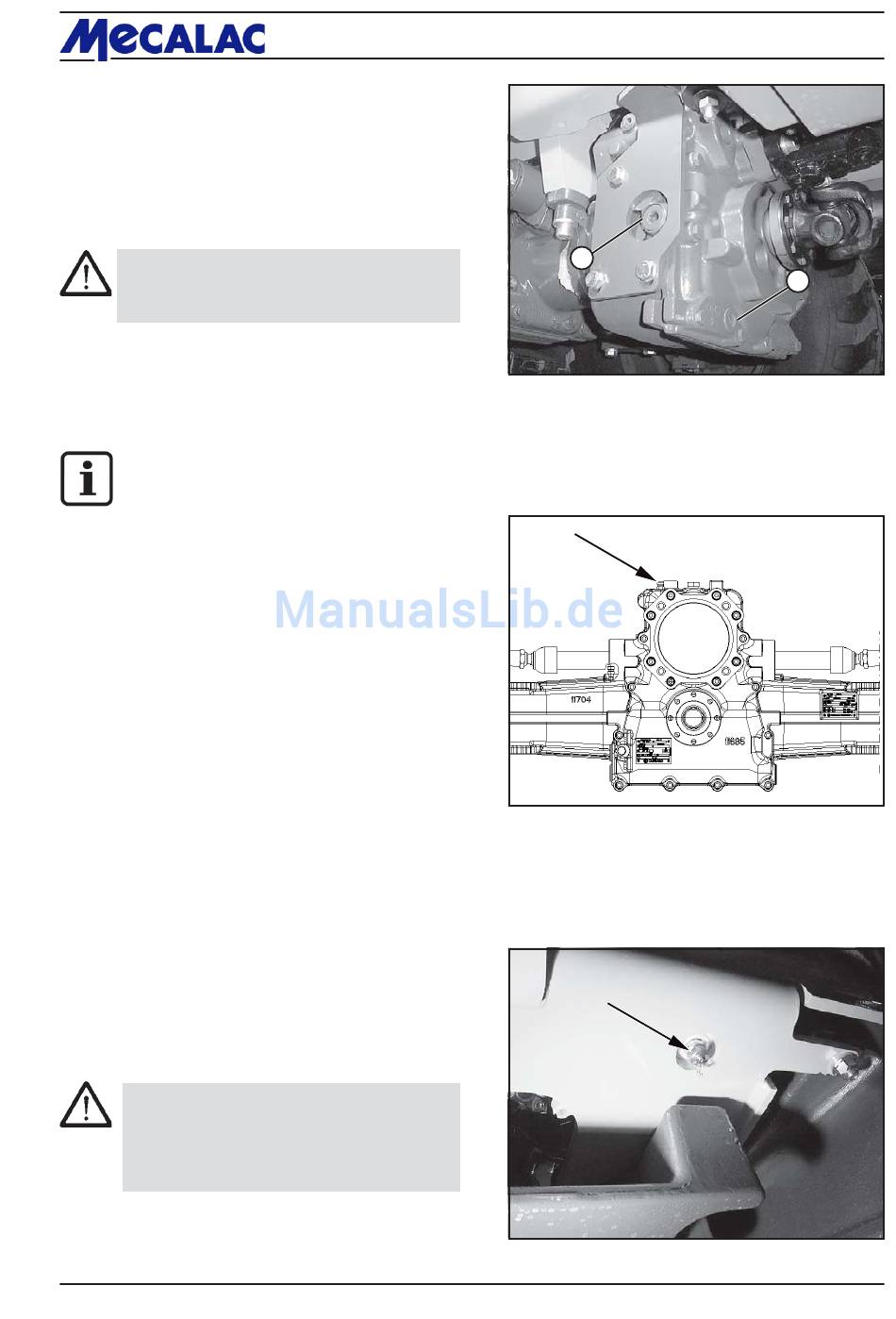

(2) Verschlussstopfen aus Getriebegehäuse (8-27/1
und 8-27/2) herausdrehen und Öl auslaufen lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltgerecht ent-
sorgen!
(3) Verschlussstopfen (8-27/2) mit neuem Dichtring
wieder einschrauben.
(4) Öl über Verschlussstopfenbohrung (8-27/1) einfül-
len bis Öl zur Öffnung reicht.
HINWEIS
- Angaben zur Ölmenge sind dem Wartungs-
plan (Kapitel 8.4) zu entnehmen.
- Nach einigen Minuten, wenn Ölstand
gesunken, Öl nachfüllen, bis vorge-
schriebener Stand erreicht ist und konstant
bleibt.
- Das Achsentlüftungsventil (8-28/Pfeil)
muss frei von Verschmutzungen sein.
(5) Verschlussstopfen (8-27/1) mit neuem Dichtring
wieder hineindrehen.
8.2.8 Ölwechsel Hydraulikanlage
(1) Ölauffangbehälter (Mindestgröße siehe Kapitel
11.1.11 bzw. 11.2.11) bereitstellen.
(2) Abdeckkappe des Ölablassventils (Bochumer
Stutzen) abschrauben (8-29/Pfeil).
ACHTUNG
Besitzt das Gerät keine Ölablassventil mit
Abdeckkappe (Bochumer Stutzen), läuft das
Hydrauliköl sofort nach dem Lösen der Öl-
ablassschraube aus dem Hydrauliköltank.
(3) Ablaufstutzen mit Schlauch aus Werkzeugfach
(4-1/12) an Ölablassventil anschrauben.
S700/S900
1
Bild 8-27
Bild 8-28
Bild 8-29
Wartung 8
2
8-13
