Kugeldrehverbindung - MECALAC AS 700 Originalbetriebsanleitung

8 Wartung

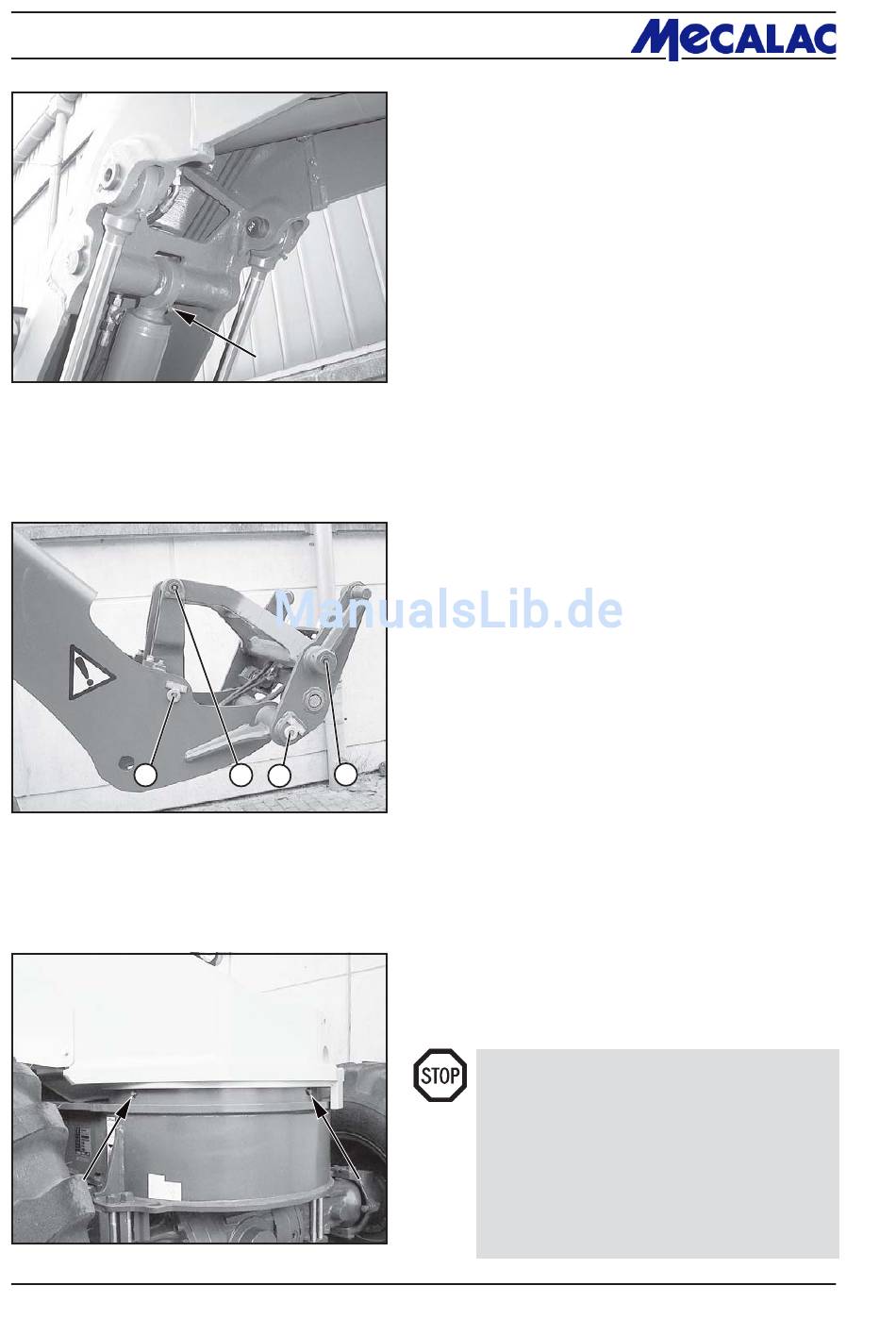

Bild 8-51
5
Bild 8-52
Bild 8-53
8-22
1/2
6
3/4
Kompensationszylinder bodenseitig
Pos. 1 + 2 Kipphebel/Schnellwechselvorrichtung
Pos. 3 + 4 Schnellwechselvorrichtung/
Schaufelaggregat
Pos. 5 Schaufelaggregat/Umlenkhebel
Pos. 6 Umlenkhebel/Kipphebel
8.3.2 Kugeldrehverbindung (8-53/Pfeile)
Die Fettfüllung soll Reibung vermeiden, abdichten und
gegen Korrosion schützen. Deshalb alle 10 Betriebs-
stunden das Lager reichlich nachschmieren, bis Fett
austritt. Beim Abschmieren der Kugeldrehverbindung
Schaufelarm in Stufen um je 20° schwenken. Dabei in jeder
Stellung alle vier Schmiernippel abschmieren. Vor und
nach einer längeren Außerbetriebsetzung des Gerätes ist
eine Nachschmierung unbedingt erforderlich.
GEFAHR
- Vor dem Abschmieren ist der Schaufelarm
mechanisch abzustützen [z. B. durch Ein-
legen der Schaufelarmstütze (Sonderaus-
stattung) (1-1/Pfeil)], die Feststellbremse
(4-7/4) anzuziehen und der Fahrtrichtungs-
schalter (4-7/3) in "0"-Stellung zu bringen.
- Während des Verschwenkens darf sich
niemand im Schwenkbereich des Schaufel-
armes aufhalten.
