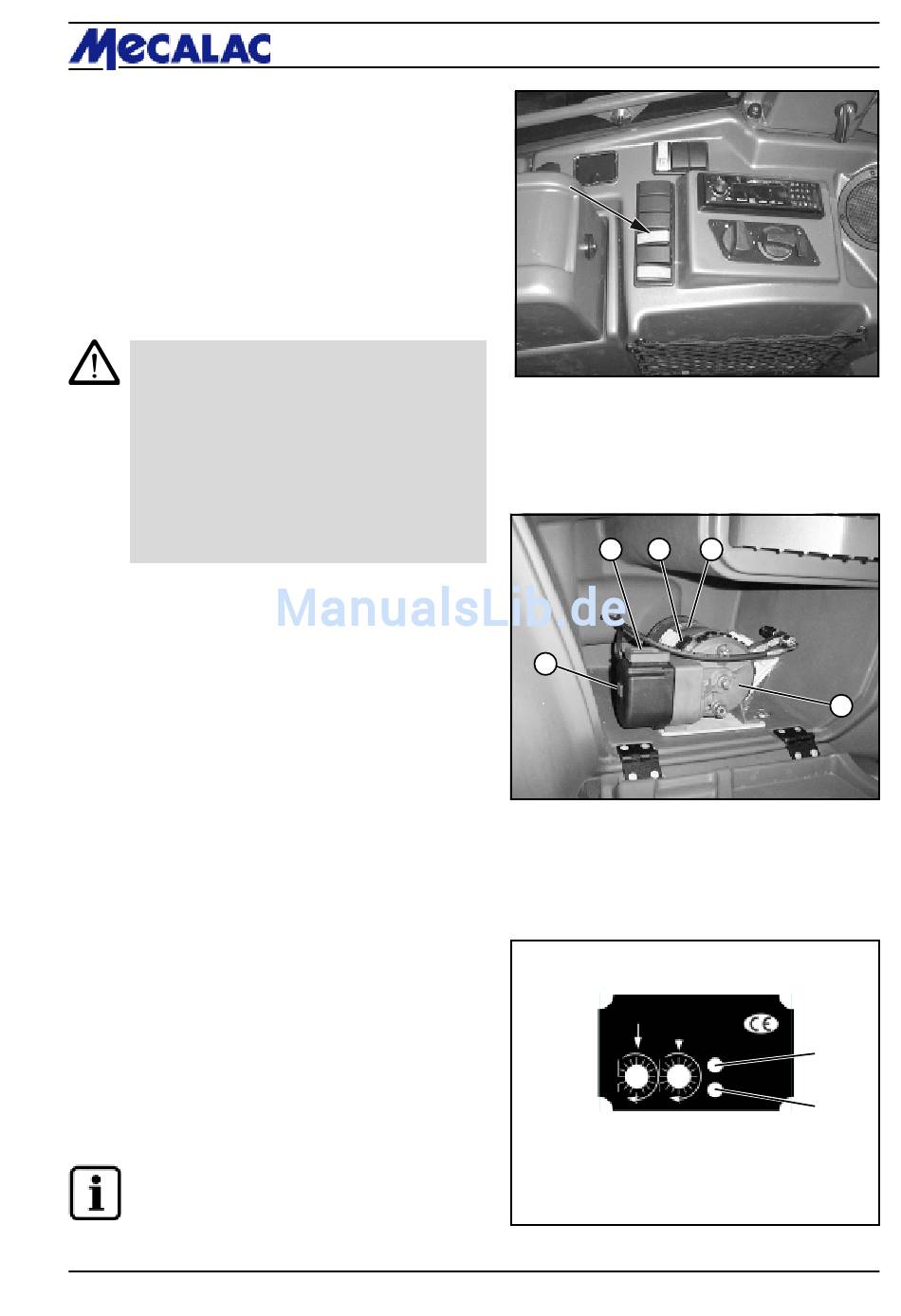

13.1.2

Antikollisionseinrichtung

Das Gerät verfügt eine Einrichtung, die den Schwenk-
bereich unterhalb der Reifenhöhe und, bei verschwenktem
Schaufelarm, den Absenkbereich des Schaufelarms bis
zur Reifenhöhe begrenzt.
Damit wird verhindert, dass der Schaufelarm mit den
Reifen kollidiert.
Zum Aktivieren der Antikollisionseinrichtung ist zuerst der
Schaufelarm in Geradeausstellung zu bringen und
anschließend der Kippschalter (13-4/Pfeil) zu betätigen.
ACHTUNG
Die Antikollisionseinrichtung ist nur für die
mitgelieferte Bereifung zulässig.
Sollen andere Reifen auf dem Gerät montiert
werden, ist dies nur nach Rücksprache mit
dem Hersteller zulässig, da unter Umständen
eine Neueinstellung der Antikollisionseinrich-
tung notwendig wird.
Einstellarbeiten an der Antikollisionseinrich-
tung darf nur von ausgebildetem Fachpersonal
ausgeführt werden.
13.1.3 Zentralschmieranlage
Das Gerät verfügt über eine Zentralschmieranlage, die
vollautomatisch 34 Schmierstellen des Gerätes zu den
vorgeschriebenen Wartungsintervallen mit Schmierfett
versorgt. Im Einzelnen sind die Fettschmierstellen im
Kapitel 8.3 bildlich dargestellt.
Die Elektropumpe (13-5/1) mit Bedien- und Kontrollelement
(13-5/3 und 13-6) und Fettvorratsbehälter (13-5/5) befindet
sich im Aufstiegsbereich auf der linken Geräteseite.
Wartungsarbeiten:
Vor jeder Inbetriebnahme des Gerätes ist zu prüfen:
- Ausreicheichende Dosierung an den Lagerstellen -
Fettkragen (abhängig von den Einsatzbedingungen).
- Allgemeiner Zustand der Rohr- bzw. Schlauchleitungen
(Schmierstellen, losgerissene Schläuche, Undichtig-
keiten).
- Leuchtet die rote LED-Kontrollleuchte (13-6/2).
Wird der Mindestfettstand unterschritten, schaltet sich
die Elektropumpe automatisch ab. Die rote Kontrollleuchte
leuchtet auf, bis der Schmierstoffbehälter nachgefüllt ist.
Befüllen der Pumpe:
Staubkappe vom Füllanschluss (13-5/4) abschrauben und
den Stutzen der Befüllpresse bis zum Anschlag in den
Füllanschluss einführen. Fett einpressen, bis max. Fettstand
erreicht ist.
HINWEIS
Bei eingeschalteter Zündung kann zu jeder Zeit
durch Betätigen des Drucktasters (13-5/2) an
der Seite des Motorgehäuses der Pumpe eine
Zwischenschmierung ausgelöst werden.
S700/S900
Zus. Sonderausstattungen, Änderungen 13
Bild 13-4
3 4
2
Bild 13-5
Bedien- und Kontrollelement (13-5/3)
PICO-Steuerung S-EP 4
Schmierzeit (
Zykluszeit (
1 1 1 1 1 0,5 0,5 0,5 0,5 0,5
1 6 1 6 1 6 1 6 1 6 8 8 8 8 8
1 Grüne LED zur Anzeige der Funktion
2 Rote LED zur Anzeige von Störungen (u.a. bei
Unterschreiten des Mindesfettstandes, bis der
Schmierstoffbehälter nachgefüllt ist)
Bild 13-6
5
1
1,16
min)
0,5-8
h)
1
2
13-3
