8.2. Avant le montage
• Veillez à ce que les tuyauteries soient correctement alignées.
• Le sens de débit est indifférent.
8.2.1. Position de montage vanne 2/2 voies
• La position de montage est au choix.
Montage pour permettre au boîtier de se vider automatiquement
L'installateur et l'exploitant sont responsables du vidage
automatique.
Pour que le boîtier se vide automatiquement :
→
Montez le boîtier avec un angle d'inclinaison α = 10° à 40° par
rapport à l'horizontale (voir Fig. 5). Les boîtiers forgés et coulés
présentent pour cela un marquage qui doit être dirigé vers le
haut (position 12 heures, voir Fig. 6).
→
Respecter un angle d'inclinaison de 1° – 5°.
→
L'alésage (dans le socle de l'actionneur) pour la surveillance des
fuites doit se trouver au point le plus bas.
58
Type 3 232, 3233, 3233 K, 3234,
Montage
α

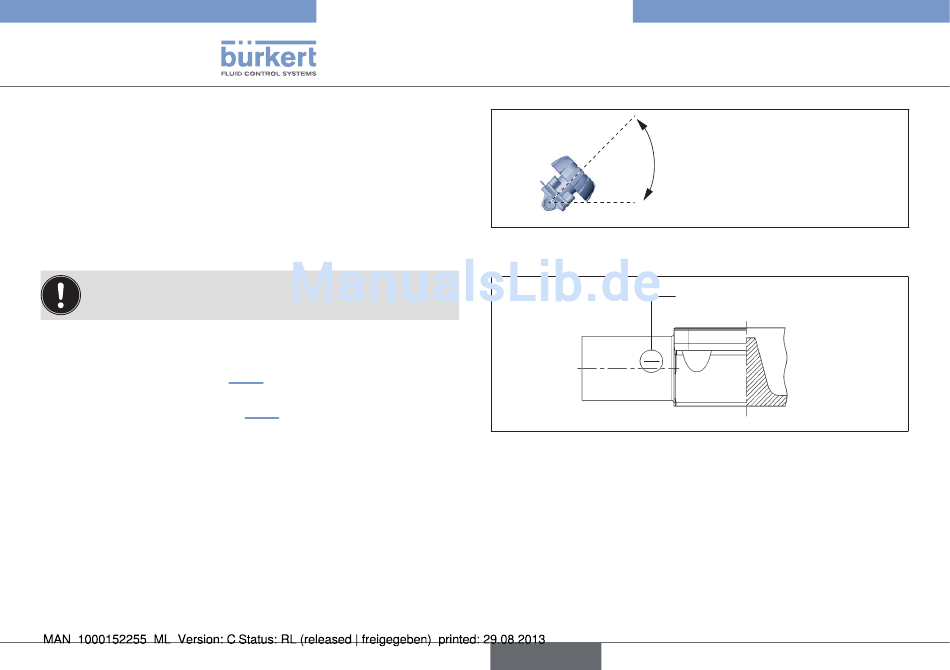

Fig. 5 : Montage permettre au boîtier de se vider automatiquement
Fig. 6 : Marquage pour position de montage correcte
français
3235, 3239
Angle α: 10° à 40°
Inclinaison par rapport à l'axe de
conduite
1° - 5°
Marquage pour angle de
vidange automatique
