10.2. Austausch der Membran
GEFAHR!
Verletzungsgefahr durch Mediumsaustritt (Säure, Lauge,
heiße Medien)!
Der Ausbau des Gerätes unter Druck ist wegen plötzlicher Druck-
entladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
• Leitungen vollständig entleeren.
Befestigungsarten
Nennweite Befestigungsarten für Membranen
(Membrangröße)
PTFE
DN [mm]
8 Membran eingeknöpft
15
Membran mit
Bajonettverschluss
20
25
40
Membran mit
Bajonettverschluss
50
65
80
Membran mit
Bajonettverschluss
100
Tab. 10: Befestigungsarten für Membranen
42
EPDM / FKM
Membran eingeknöpft

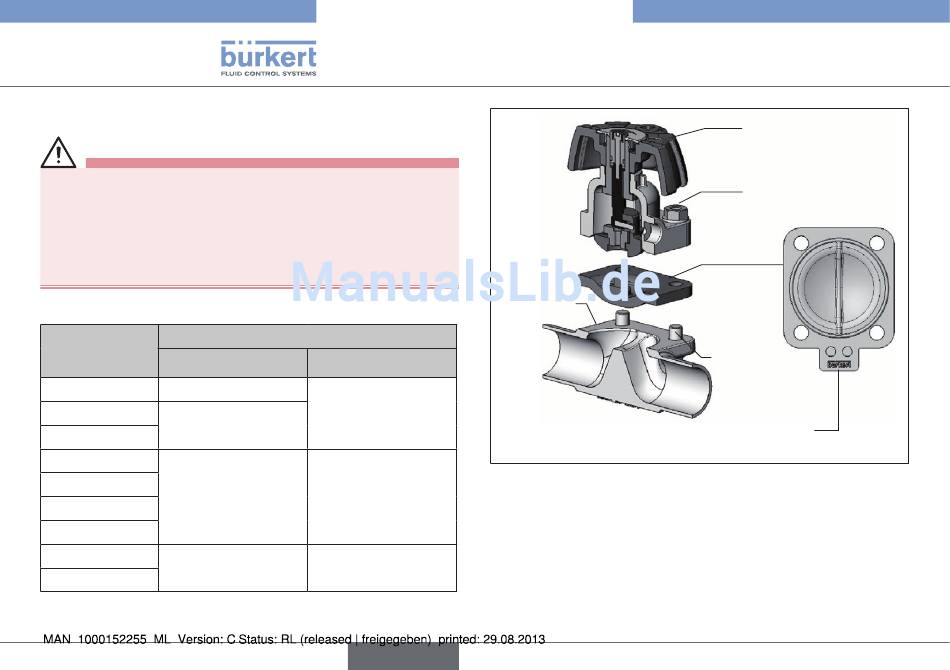

Bild 10: Austausch der Membran
Membran
eingeschraubt
Membran
eingeschraubt
deutsch
Typ 3 232, 3233, 3233 K, 3234,
3235, 3239
Instandhaltung
Gehäuse
Markierungslappen für
Durchflussrichtung
Handantrieb
4 Befestigungsmuttern
Membran
4 Befestigungs-
schrauben
