INSTALLATIONSHANDBUCH
Überprüfen Sie, ob die Neigung der Dränaje bei minimal
1/100 liegt.

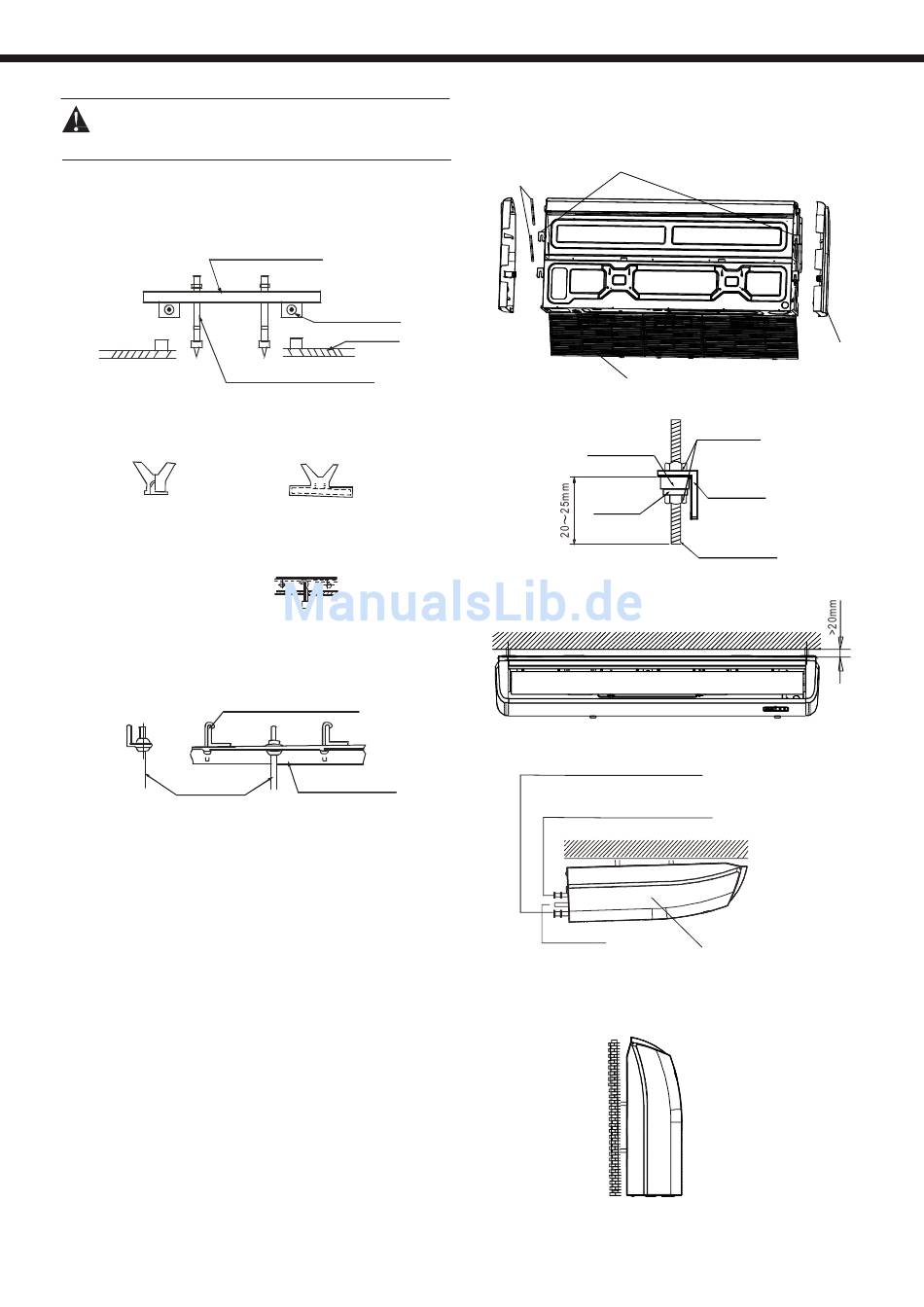

1.3.1 Holzkonstruktionen
Installieren Sie die Befestigungsstäbe an den Holztraversen, die
die Balken festhalten.
Holz über den Balken

1.3.2 Konstruktion von neuen Mauersteinen

Installation von Befestigungsstäben
(Spreizdübel)
1.3.3 Konstruktion von originellen Mauersteinen
Verwenden Sie einen gewindeten Haken
1.3.4 Stahlbalken in der Decke
Installieren und Verwenden Sie direkt die Winkelunterstützung aus Eisen
Befestigungsbalke n
Deckenbalken
Decke
Befestigungsbalken
(Installation des Spreizdübels)
Stahlbarren
Befestigungsbalken
Winkelunterstützung
aus Eisen

2. Die Installation der Inneneinheit

- Entfernen Sie die Seitenabdeckungen und Lufteinlassgitter
Unterwerfung
Spannstangen
- Hängen Sie die Inneneinheit an den Befestigungsbalken mit dem Block an.
Befestigungsbalken
Unterlegs cheibe
3. Installation Decken
Flüssigkeitsleitung
Verbindungsstück der
Dränageleitung
4. Bodenmontage
8
Lufteinlassgitter
Mutter
Unterwerfung
Varillas de sujeción
Gasleitung
Installieren Sie das Gerät mit einer leichten
Neigung nach hinten (1/100).
Seitenabdeckung
