Justierung
1
Manuelle Schneidprobe
.06.05
● Einige Stiche nähen.
● Hauptschalter ausschalten und Druckluft abschalten.
● Schneidvorgang manuell durchführen.
● Regel 1 überprüfen, ggf. Fadenfänger 1 nach Kapitel 1.06.02 Stellung und Höhe des
● Regel 3 überprüfen, ggf. Unterfaden-Klemmfeder 2 nach Kapitel 1.06.04 Unterfaden-
26
Regel
1. Der Fadenfänger 1 darf bei seiner Vorwärtsbewegung den Unterfaden 3 nicht vor sich
herschieben.
2. Im vorderen Umkehrpunkt des Fadenfägers 1 soll der Unterfaden 3 in der Mitte des
markierten Bereiches liegen (siehe Pfeil).
3. Nach Beendigung des Schneidvorgangs müssen Ober- und Unterfaden einwandfrei
geschnitten und der Unterfaden 3 geklemmt sein.
3

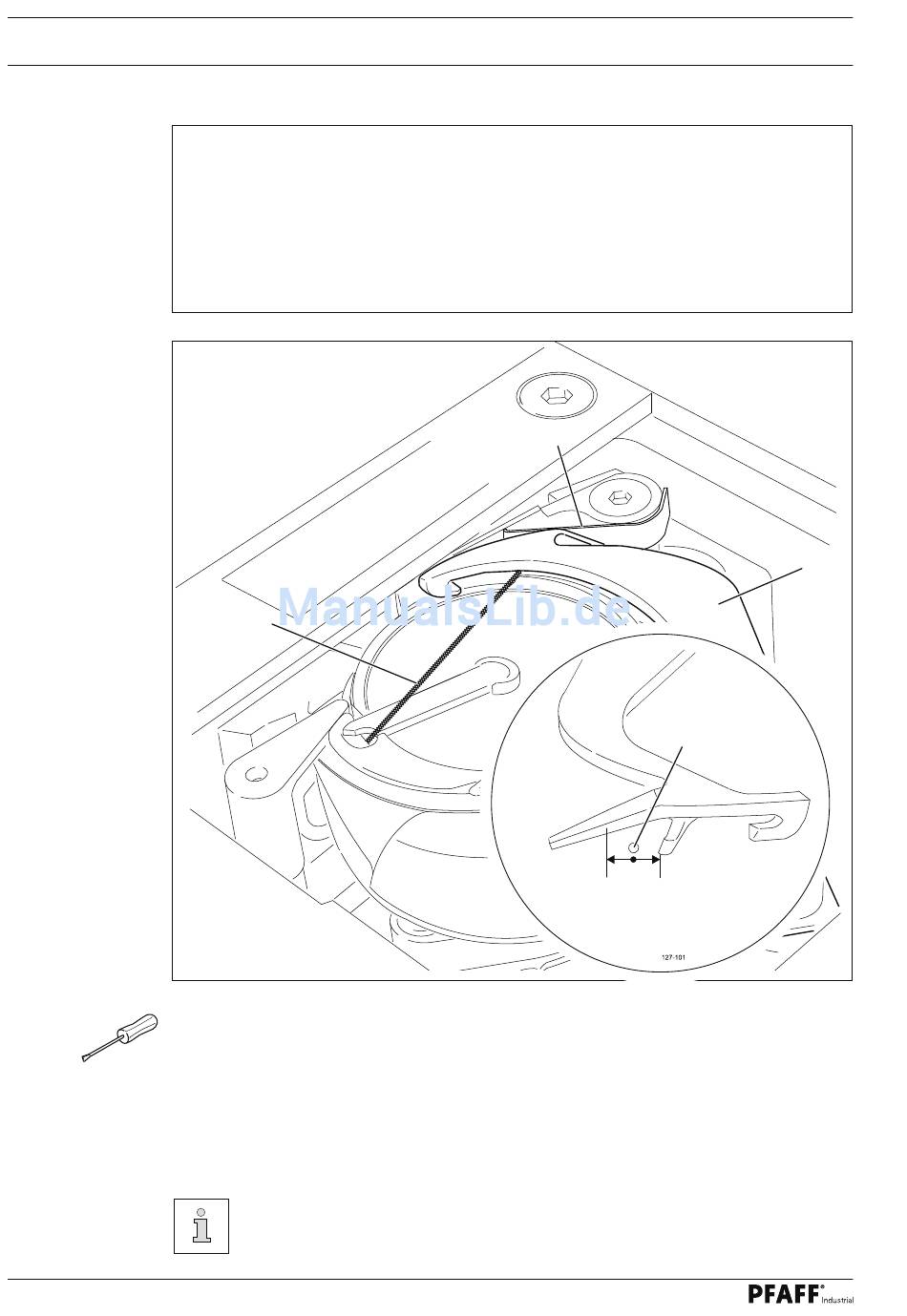

Fig. 1 - 26
Fadenfängers nachjustieren.
Klemmfeder nachjustieren.
Die Beschreibung zum Einstellen der Parameter sowie die Parameterliste kann
der Betriebsanleitung zum Antrieb entnommen werden.
