Schlingenhub, Greiferabstand, Nadelhöhe und Nadelschutz
.05.09
Regel
Bei Stichlängen-Einstellung "4,5" und in Schlingenhubstellung (siehe Tabelle) soll:
1. die Greiferspitze 6 in Nadelmitte stehen und einen Abstand von 0,05 - 0,10 mm zur
Hohlkehle der Nadel haben,
2. die Oberkante des Nadelöhrs 0,8 mm unter der Greiferspitze 6 stehen und
3. der Nadelschutz 7 die Nadel leicht berühren.
5

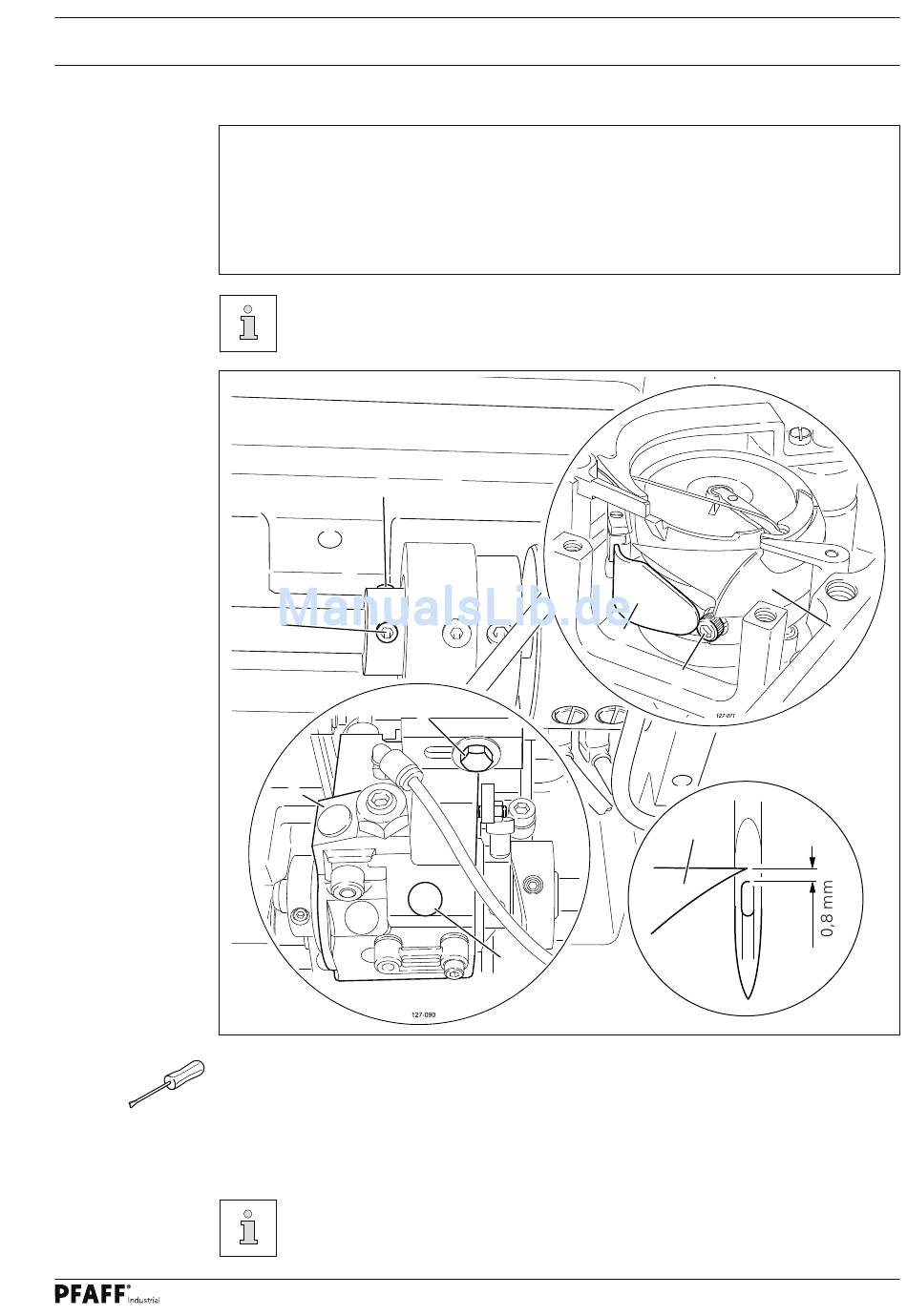

Fig. 1 - 09
● Beide Schrauben des Zahnrad-Antriebes zum Greifer 1 lösen (unter Abdeckung 2).
● Greifer 1 und Greiferbock 3 ( Schrauben 4 und 5 ) entsprechend der Regel 1 einstellen.
● Nadelstange, ohne sie dabei zu verdrehen, entsprechend der Regel 2 verschieben, siehe
auch Kapitel 1.05.08 Nadelstange vorjustieren.
● Nadelschutz 7 ( Schraube 8 ) entsprechend der Regel 3 einstellen.
Schlingenhubstellung
Ausführung A:
Ausführung B; C:
5
4
3
Bei geänderter Nadeldicke kann nach Lösen der Schrauben 4 und 5 eine
Schnellverstellung des Greiferbocks 3 vorgenommen werden.
Handradposition ca. 197° / 1,8 mm
Handradposition ca. 202° / 2,0 mm
7
2
Justierung
1
8
6
13
