Justierung
1
Kapsellüfterweg
.05.10
● Kapsellüfter 1 ( Schraube unter Abdeckung 2 ) entsprechend der Regel 1 verdrehen.
● Exzenter ( Schraube unter Abdeckung 3 ) entsprechend der Regel 2 verdrehen.
14
Regel
Beim Drehen am Handrad soll
1. das Horn 4 im rechten Umkehrpunkt des Kapsellüfters 1 um Fadendicke von der Stich-
platte 5 gelüftet werden und
2. der Kapsellüfter 1 bei Handradposition "10°" in seinem linken Umkehrpunkt stehen.
1
6

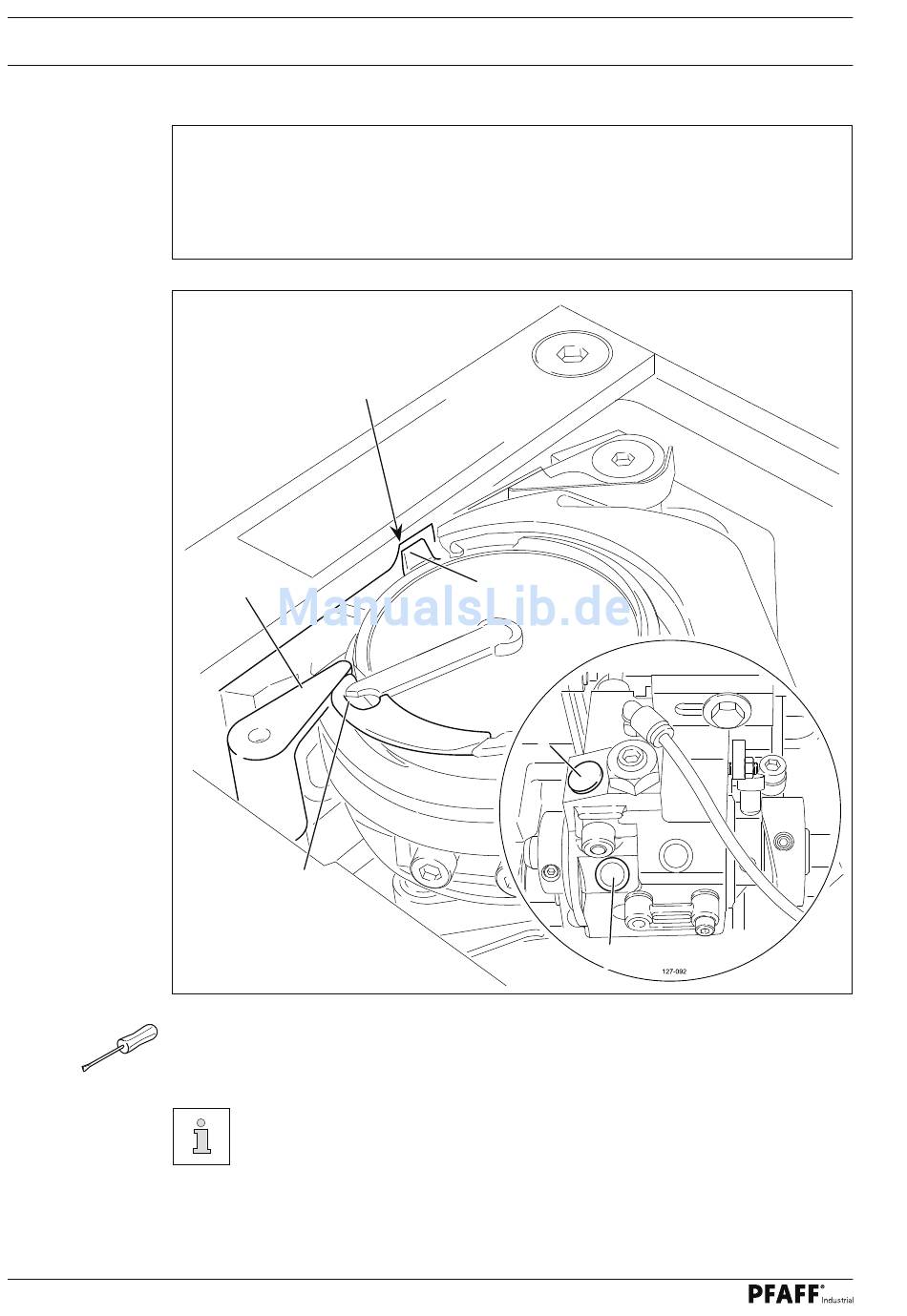

Fig. 1 - 10
Der Faden muss ungehindert zwischen Kapslelüfter 1 und Spulenkapsel 6 hin-
durchgehen können.
5
4
2
3
