Justierung
1
Messerdruck
.06.03
● Fadenhebel in u.T. bringen und Rollenhebel 1 in die Steuerkurve 2 eindrücken.
● Am Handrad drehen bis die Vorderkante des Fängers 3 im Abstand von 5 - 6 mm vor der
● Messerbock 5 ( Schraube 6 ) der Regel entsprechend schwenken.
24
Regel
Wenn der Fadenfänger 3 mit seiner Vorderkante 5 - 6 mm vor der Messerschneide steht,
soll das Messer 4 mit leichtem Druck an der Fängerkante anliegen.
3
1

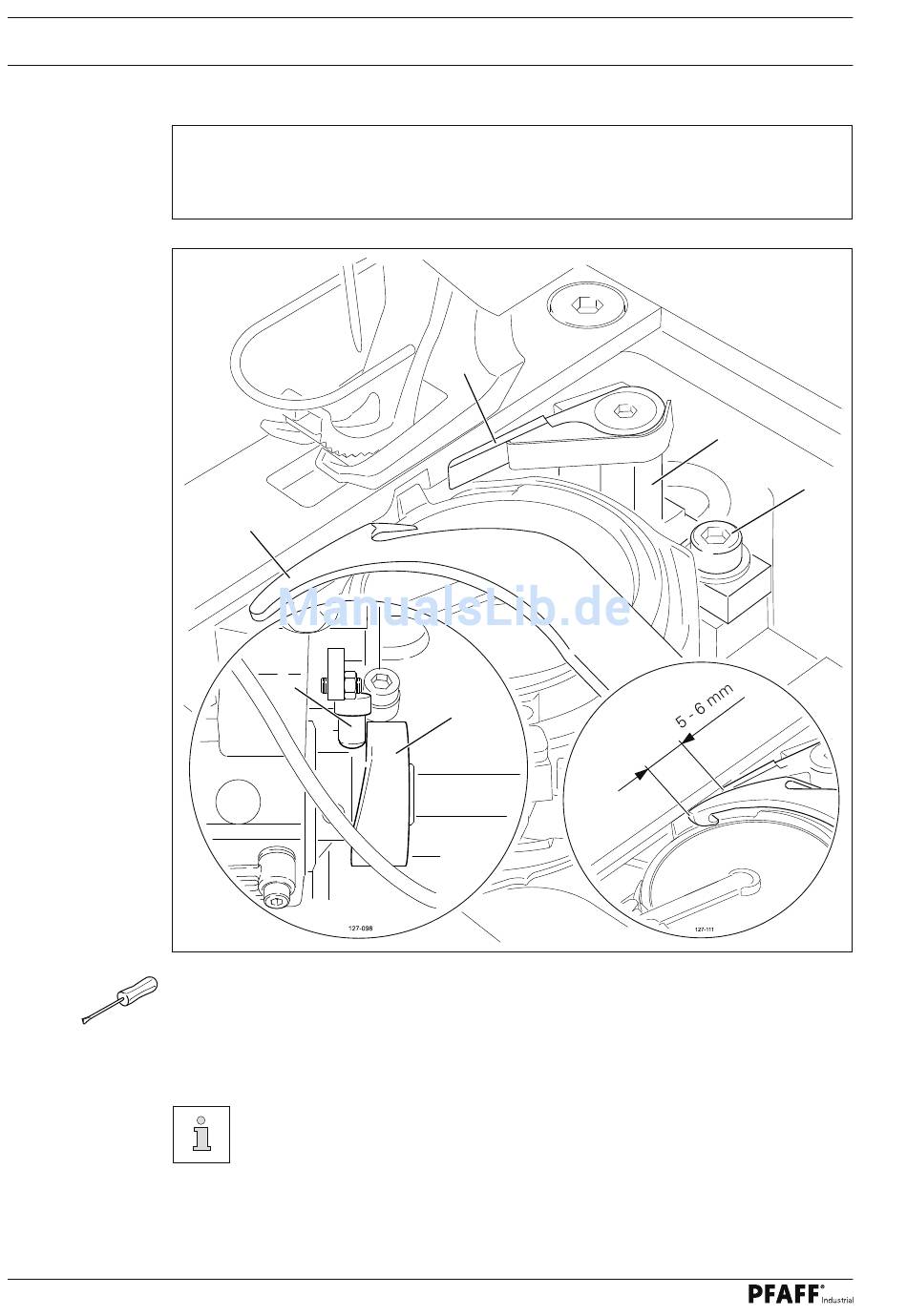

Fig. 1 - 24
Schneide des Messers 4 steht.
Nach erfolgter Einstellung Fadenfängerstellung gemäß Kapitel 1.06.02 Stellung
und Höhe des Fadenfängers nochmals überprüfen.
4
2
5
6
