3.2 Montage Sensor und Sensor-Halter
➊

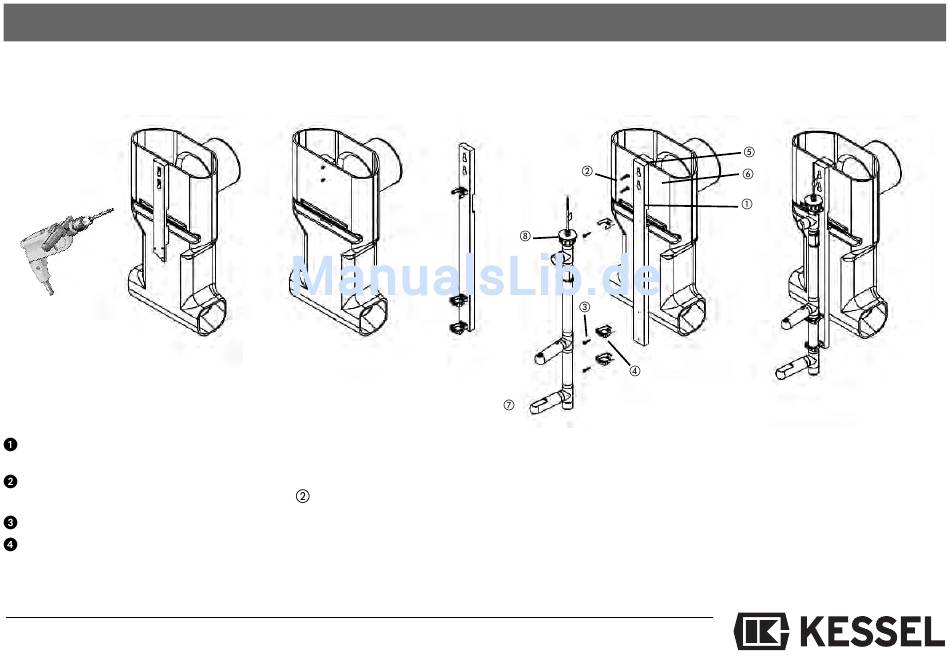

Bohrschablone auf der Aussenseite des Auslaufbauwerks ansetzen
und 2 x Ø 5,5 mm bohren (obere beiden Löcher!).
Bohrschablone auf der Innenseite des Auslaufbauwerks ansetzen
und von der Aussenseite fixieren (siehe
Sensor mithilfe der Rohrklemmen auf Sensor-Halter befestigen.
Sensor-Halter am Auslaufbauwerk mit 1 Nm festschrauben und Sensor einklipsen (siehe Seite 10).
3. Einbau und Montage
➋
➌
).
7
➍
① Sensor-Halter
② PT-Schraube Torx 40x12
③ PT-Schraube Torx K 50x20
④ Rohrklemme PE d25
⑤ Bohrschablone/
Schraubenabdeckung
⑥ Auslaufbauwerk Trennwand
⑦ Sensor SonicControl
⑧ Markierung roter Pfeil
