1
Drill Template
Hole A: for cables routed through the ceiling
screw hole 1: for Mounting Base
2.
Lösen Sie mit dem mitgelieferten Torx-Schlüssel die
Schrauben, um das Kuppelgehäuse zu entfernen.
3.
Bringen Sie die Dome-Kamera mit den beiliegenden
Befestigungselementen an der Montageoberfläche an..
Hinweis: Bei Bedarf lassen sich die Kabel auch durch die
seitliche Öffnung der Montagebasis führen.
4.
Lösen Sie die Schrauben für die Neigungseinstellung
(siehe Abbildung unten) und stellen Sie die Neigeposition
der Objektivbaugruppe innerhalb eines Bereichs von
75 Grad ein. Ziehen Sie die Schrauben für die
Neigungseinstellung wieder fest.
Drehen Sie die Kuppelauskleidung, um die
Schwenkposition in einem Bereich von 355 Grad
anzupassen. Drehen Sie die Objektivbaugruppe (0 bis
355°), um den gewünschten Überwachungswinkel
einzustellen.
Schraube für die Neigungseinstellung
P/N 1073188-DE • REV D • ISS 22AUG17
1
A
1
5.
(Optional) Bei Verwendung einer microSD-Karte (nicht im
Lieferumfang enthalten):
Drücken Sie auf die microSD-Karte, um sie zu entnehmen.
Die microSD-Karte wird ausgeworfen.
6.
Bringen Sie das Kuppelgehäuse wieder an, und ziehen
Sie die Torx-Schrauben fest.

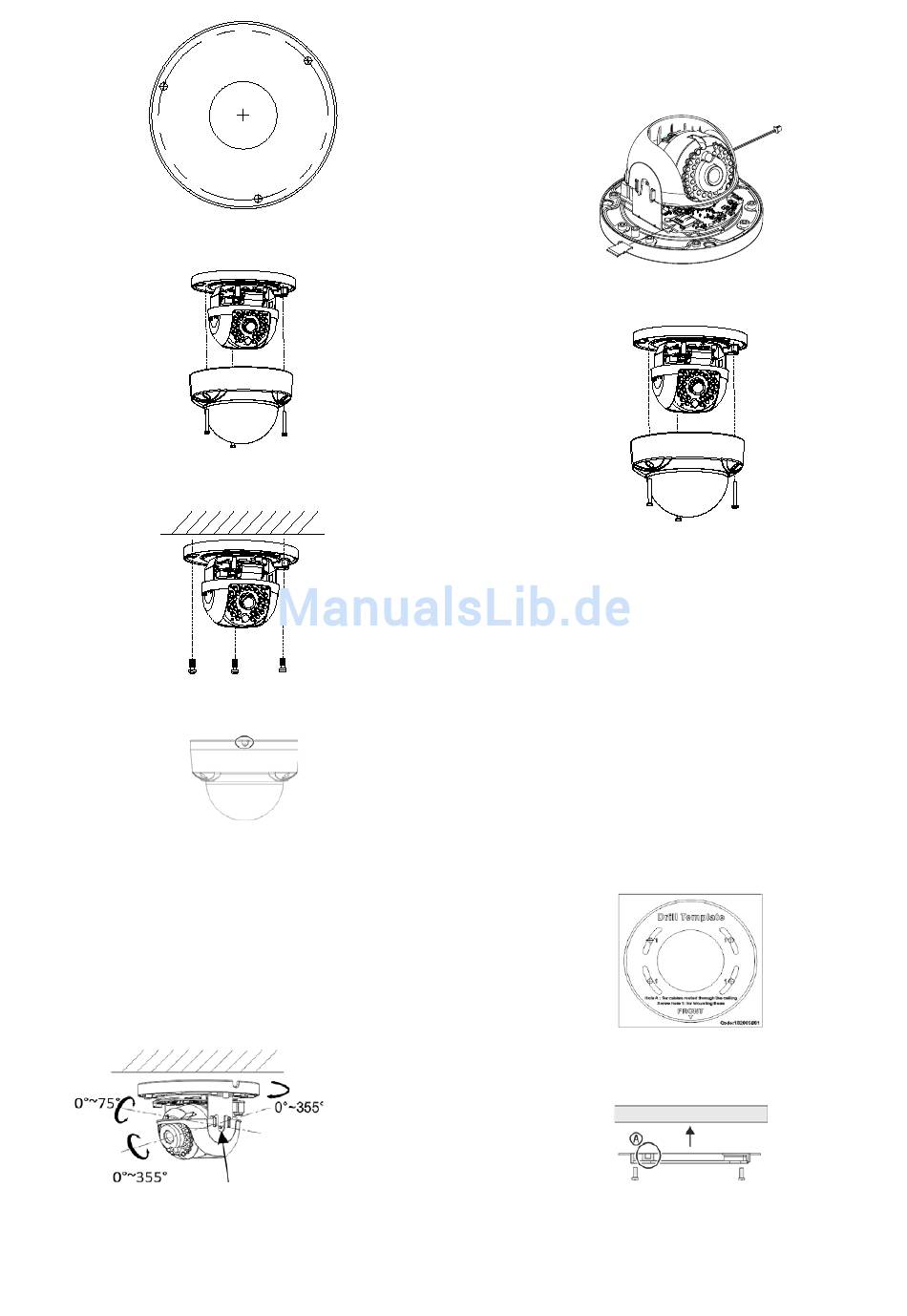

Montage der IP-Keilform-Dome-Kamera

So montieren Sie die IP-Keilform-Dome-Kamera auf einer
Oberfläche:
1.
Verwenden Sie die mitgelieferte Schablone, um den
Montagebereich zu kennzeichnen. Bohren Sie anhand der
Öffnungen mit der Kennzeichnung "1" in der
Bohrschablone Löcher in die Oberfläche.
Schneiden Sie eine Kabeldurchführung in die
Montageoberfläche, um den Kabelbaum durch die
Montageoberfläche zu führen. Verwenden Sie dabei den
Buchstaben "A" auf der Bohrschablone als Referenz.
Überspringen Sie diesen Schritt, wenn Sie die Kabel an
der Oberfläche verlegen möchten.
2.
Befestigen Sie die Adapterplatte mithilfe der
Bohrschablone an der Montageoberfläche (optional)
Hinweis: Bei Bedarf können Sie zur Kabeldurchführung
die ausgestanzte Lasche (A) an der Seite der
Adapterplatte entfernen.
3.
Lösen Sie die Torx-Schrauben mit einem Torx-Schlüssel
(im Lieferumfang enthalten), um das Kuppelgehäuse zu
entfernen.
11 / 15
