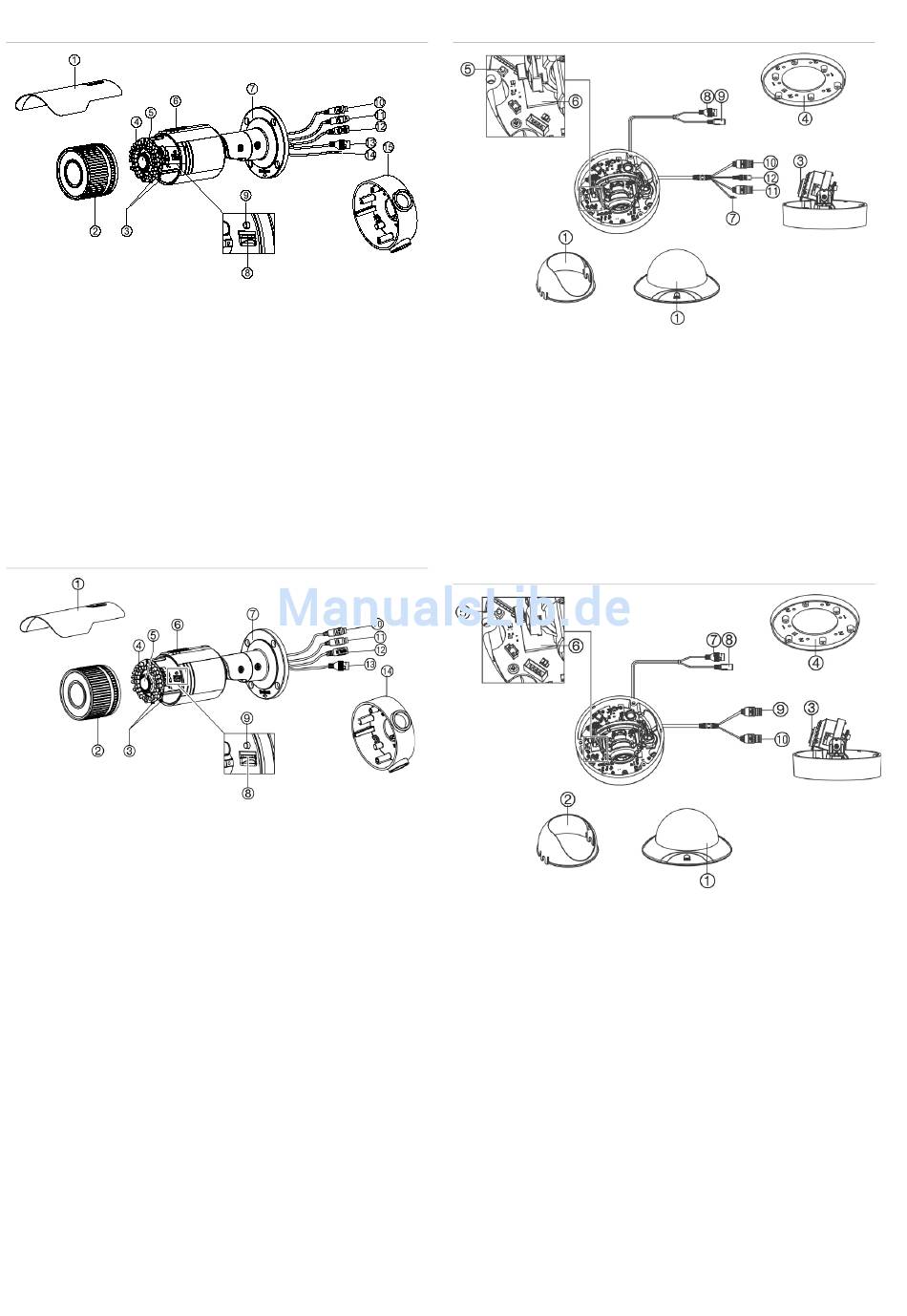

Abbildung 2: IP-VF-Bullet-Kamera
1.
Sonnenschutz
2.
Vordere Abdeckung
3.
Einstellung des Objektivs
4.
IR-LEDs
5.
Objektiv
6.
Wasserabweisender
Schutzfilm
7.
Basis
8.
SD/SDHC/SDXC-
Kartensteckplatz
Abbildung 3: IP-Dome-Kamera mit motorgetriebenem Objektiv
1.
Sonnenschutz
2.
Vordere Abdeckung
3.
Einstellung des Objektivs
4.
IR-LEDs
5.
Objektiv
6.
Wasserabweisender
Schutzfilm
7.
Basis
6 / 15
9.
Reset-Taste
10. Audio E/A
11. Alarm E/A
12. 12 V Gleichstrom
13. PoE-Anschluss (RJ45-
Ethernet)
14. AUX-Stromausgang
(12 V DC, 50 mA)
15. Montagehalterung
8.
SD/SDHC/SDXC-
Kartensteckplatz
9.
Reset-Taste
10. Audio E/A
11. Alarm E/A
12. 12 V Gleichstrom
13. PoE-Anschluss (RJ45-
Ethernet)
14. Montagehalterung
Abbildung 4: IP-Dome-Kamera mit VF-Objektiv
1.
Gehäuseabdeckung
2.
Dome-Auskleidung
3.
Objektiv
4.
Montageplattenadapter
5.
Reset-Taste
6.
SD/SDHC/SDXC-
Kartensteckplatz
Abbildung 5: IP-Dome-Kamera mit motorgetriebenem Objektiv
1.
Gehäuseabdeckung
2.
Dome-Auskleidung
3.
Objektiv
4.
Montageplattenadapter
5.
Reset-Taste
P/N 1073188-DE • REV D • ISS 22AUG17
7.
AUX-Stromausgang
(12 V DC, 50 mA)
8.
PoE-Anschluss (RJ45-
Ethernet)
9.
12 V Gleichstrom
10. Audio E/A
11. Alarm E/A
12. Analoger Videoausgang
(BNC)
6.
SD/SDHC/SDXC-
Kartensteckplatz
7.
PoE-Anschluss (RJ45-
Ethernet)
8
12 V Gleichstrom
9.
Audio E/A
10. Alarm E/A
