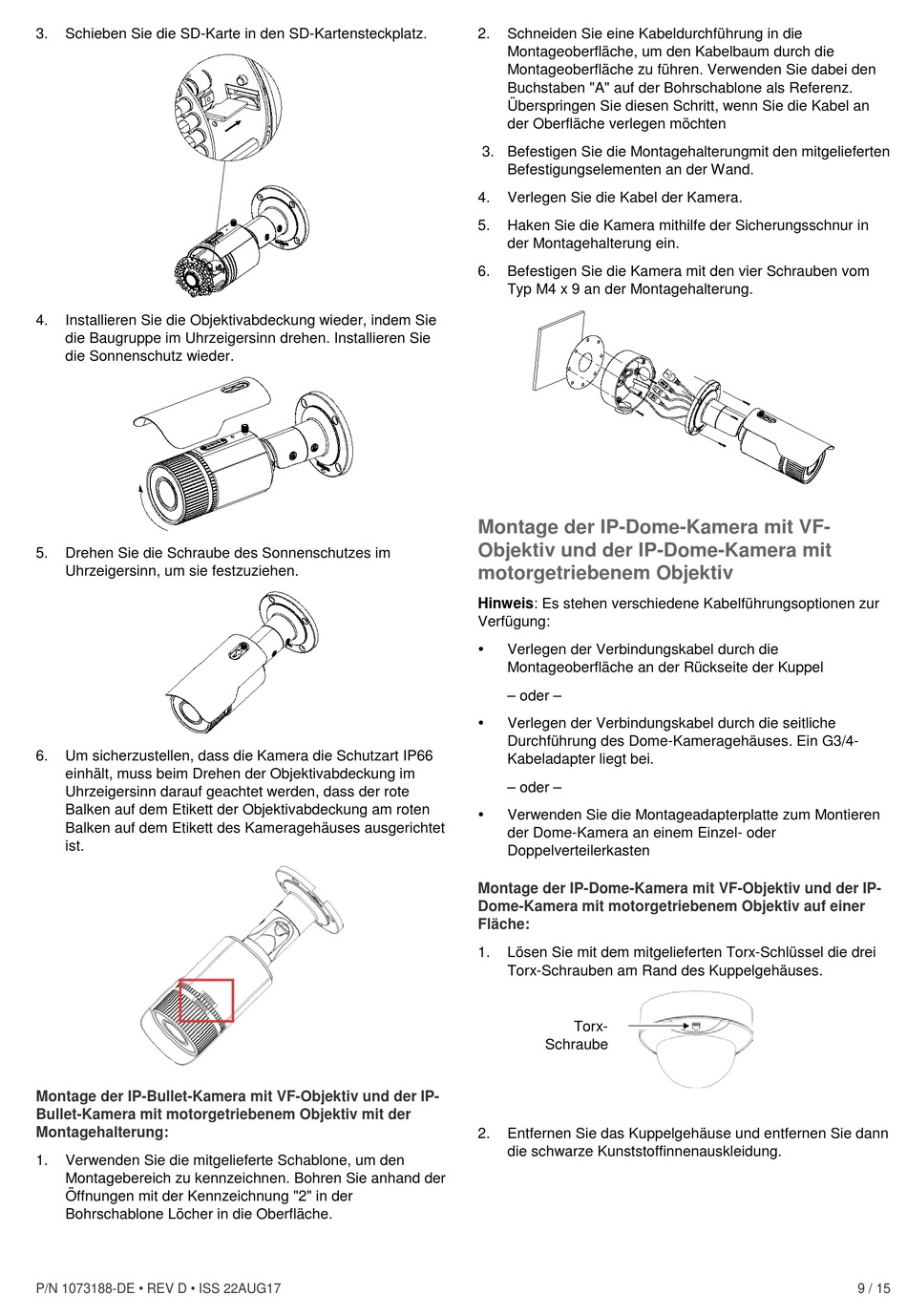

3.
Schieben Sie die SD-Karte in den SD-Kartensteckplatz.
4.
Installieren Sie die Objektivabdeckung wieder, indem Sie
die Baugruppe im Uhrzeigersinn drehen. Installieren Sie
die Sonnenschutz wieder.
5.
Drehen Sie die Schraube des Sonnenschutzes im
Uhrzeigersinn, um sie festzuziehen.
6.
Um sicherzustellen, dass die Kamera die Schutzart IP66
einhält, muss beim Drehen der Objektivabdeckung im
Uhrzeigersinn darauf geachtet werden, dass der rote
Balken auf dem Etikett der Objektivabdeckung am roten
Balken auf dem Etikett des Kameragehäuses ausgerichtet
ist.
Montage der IP-Bullet-Kamera mit VF-Objektiv und der IP-
Bullet-Kamera mit motorgetriebenem Objektiv mit der
Montagehalterung:
1.
Verwenden Sie die mitgelieferte Schablone, um den
Montagebereich zu kennzeichnen. Bohren Sie anhand der
Öffnungen mit der Kennzeichnung "2" in der
Bohrschablone Löcher in die Oberfläche.
P/N 1073188-DE • REV D • ISS 22AUG17
2.
Schneiden Sie eine Kabeldurchführung in die
Montageoberfläche, um den Kabelbaum durch die
Montageoberfläche zu führen. Verwenden Sie dabei den
Buchstaben "A" auf der Bohrschablone als Referenz.
Überspringen Sie diesen Schritt, wenn Sie die Kabel an
der Oberfläche verlegen möchten
3. Befestigen Sie die Montagehalterungmit den mitgelieferten
Befestigungselementen an der Wand.
4.
Verlegen Sie die Kabel der Kamera.
5.
Haken Sie die Kamera mithilfe der Sicherungsschnur in
der Montagehalterung ein.
6.
Befestigen Sie die Kamera mit den vier Schrauben vom
Typ M4 x 9 an der Montagehalterung.
Montage der IP-Dome-Kamera mit VF-
Objektiv und der IP-Dome-Kamera mit
motorgetriebenem Objektiv
Hinweis: Es stehen verschiedene Kabelführungsoptionen zur
Verfügung:
Verlegen der Verbindungskabel durch die
Montageoberfläche an der Rückseite der Kuppel
– oder –
Verlegen der Verbindungskabel durch die seitliche
Durchführung des Dome-Kameragehäuses. Ein G3/4-
Kabeladapter liegt bei.
– oder –
Verwenden Sie die Montageadapterplatte zum Montieren
der Dome-Kamera an einem Einzel- oder
Doppelverteilerkasten
Montage der IP-Dome-Kamera mit VF-Objektiv und der IP-
Dome-Kamera mit motorgetriebenem Objektiv auf einer
Fläche:
1.
Lösen Sie mit dem mitgelieferten Torx-Schlüssel die drei
Torx-Schrauben am Rand des Kuppelgehäuses.
Torx-
Schraube
2.
Entfernen Sie das Kuppelgehäuse und entfernen Sie dann
die schwarze Kunststoffinnenauskleidung.
